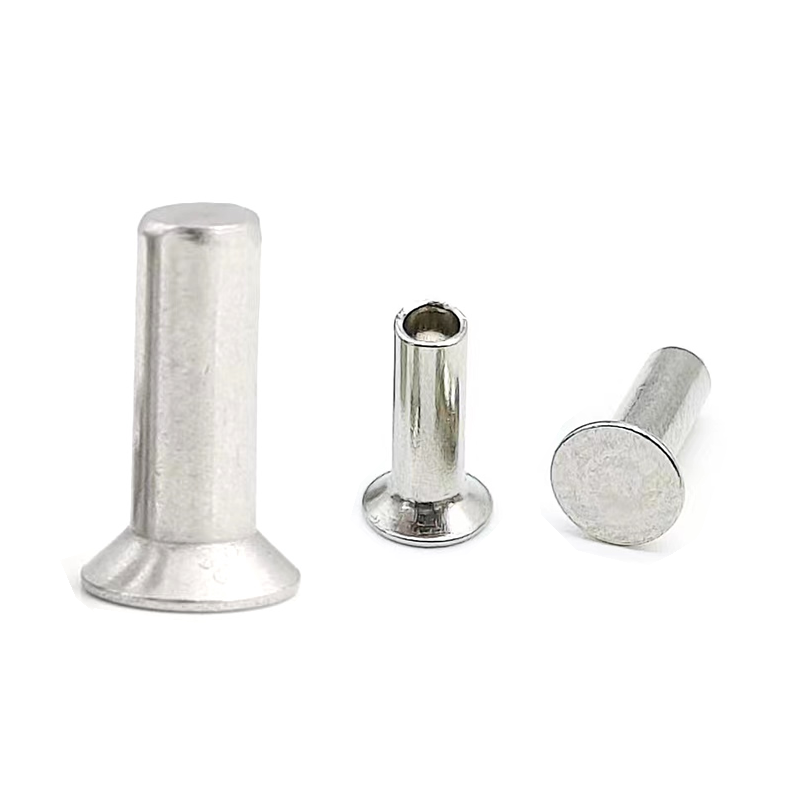

অ্যালুমিনিয়াম কাউন্টারসাঙ্ক হেড রিভেটস - যেখানে ফ্লাশ ফিনিশ ওজন সাশ্রয় করে

মহাকাশের অভ্যন্তরীণ, ইলেকট্রনিক ঘের এবং নির্ভুল যন্ত্র প্যানেলগুলির একটি সাধারণ চাহিদা রয়েছে: পৃষ্ঠটি অবশ্যই পুরোপুরি ফ্লাশ হতে হবে। কোন protruding মাথা. কোন স্নেগ পয়েন্ট. এবং এই সমাবেশগুলির অনেকগুলিতে, প্রতিটি গ্রাম গুরুত্বপূর্ণ।

Nuote ধাতু থেকে অ্যালুমিনিয়াম কাউন্টারসাঙ্ক হেড রিভেটস একই সাথে উভয় প্রয়োজনীয়তা পূরণ করে। কাউন্টারসাঙ্ক হেড সিট সম্পূর্ণরূপে একটি প্রাক-মেশিনযুক্ত টেপারড গর্তে, একটি একশিলা পৃষ্ঠ রেখে। অ্যালুমিনিয়াম বডির ওজন ইস্পাতের তুলনায় 65% কম, প্রলেপ ছাড়াই ক্ষয় প্রতিরোধ করে এবং অ-চৌম্বকীয় থেকে যায়—সংবেদনশীল ইলেকট্রনিক্সের জন্য অপরিহার্য। কিন্তু অ্যালুমিনিয়ামের কোমলতা অনন্য ঝুঁকির পরিচয় দেয় যা স্ট্যান্ডার্ড স্টিলের কাউন্টারসাঙ্ক রিভেটগুলির মুখোমুখি হয় না।

অ্যালুমিনিয়াম-নির্দিষ্ট চ্যালেঞ্জ - নরম উপাদান, উচ্চ ঝুঁকি

Countersunk rivets in any material share a vulnerability: the head is thin, and the bearing surface is conical. অ্যালুমিনিয়ামে, তিনটি নির্দিষ্ট ঝুঁকি উদ্ভূত হয়।

ঝুঁকি 1: কোণের অমিল ক্র্যাকিংকে প্রশস্ত করে।

অ্যালুমিনিয়াম ইস্পাতের চেয়ে নরম। যখন কাউন্টারসিঙ্ক কোণটি রিভেট হেডের সাথে ঠিক মেলে না-এমনকি 3-5 ডিগ্রীও-অমিল মাথার একপাশে একটি পয়েন্ট লোড তৈরি করে। অ্যালুমিনিয়ামে, সেটিং করার সময় পাতলা মাথার প্রান্তটি ফাটতে পারে।

ঝুঁকি 2: অতিরিক্ত সেটিং মাথা চ্যাপ্টা করে।

Aluminum requires only 40–60% of the setting force used for steel rivets. ইস্পাত অভ্যস্ত অপারেটর প্রায়ই অতিরিক্ত সেট অ্যালুমিনিয়াম কাউন্টারসাঙ্ক মাথা, ফ্লাশ ফিট ধ্বংস.

ঝুঁকি 3: কাউন্টারসিঙ্ক ইন্টারফেসে গ্যালভানিক জারা।

কাউন্টারসাঙ্ক হেড প্যানেলের উপাদানের সাথে সরাসরি যোগাযোগে বসে। যদি সেই প্যানেলটি ইস্পাত, টাইটানিয়াম বা কার্বন ফাইবার হয় এবং আর্দ্রতা জয়েন্টে প্রবেশ করে, গ্যালভানিক ক্ষয় অ্যালুমিনিয়ামকে আক্রমণ করে - ফ্লাশ হেডের নীচে লুকানো যেখানে এটি সনাক্ত করা সবচেয়ে কঠিন।

প্রযুক্তিগত স্পেসিফিকেশন - অ্যালুমিনিয়াম কাউন্টারসাঙ্ক হেড রিভেটস

DIN 302 এবং ISO 1051 মাত্রায় তৈরি। কাস্টম কোণ উপলব্ধ.

কাউন্টারসঙ্ক অ্যাপ্লিকেশনের জন্য অ্যালো:

2117:মহাকাশ-গ্রেড। চমৎকার ক্লান্তি প্রতিরোধের. বিমানের অভ্যন্তরের জন্য সেরা।

6061-T6:সর্বোচ্চ শক্তি (310 MPa)। কাঠামোগত বন্ধনী জন্য সেরা.

5052:সেরা জারা প্রতিরোধের. সামুদ্রিক এবং বহিরঙ্গন ফ্লাশ সমাবেশের জন্য আদর্শ।

কাউন্টারসাঙ্ক বনাম প্যান হেড – ফ্লাশ অ্যালুমিনিয়াম অ্যাসেম্বলির জন্য

কাউন্টারসাঙ্ক বেছে নিন যখন:পৃষ্ঠটি অবশ্যই একেবারে ফ্লাশ হতে হবে, পরিষ্কার কাউন্টারসিঙ্ককে সমর্থন করার জন্য অ্যালুমিনিয়াম যথেষ্ট পুরু (≥2mm) এবং আপনি সঠিকভাবে কোণটি মেশিন করতে পারেন।

প্যান হেড বেছে নিন যখন:একটি নিম্ন প্রোফাইল গ্রহণযোগ্য, অ্যালুমিনিয়াম পাতলা (<2 মিমি), অথবা আপনি অতিরিক্ত কাউন্টারসিঙ্কিং পদক্ষেপ এড়াতে চান। প্যান হেড সহজ, শক্তিশালী, এবং ইনস্টলেশন ত্রুটির জন্য কম প্রবণ।

সিদ্ধান্তকারী ফ্যাক্টর:যদি ফ্লাশ বাধ্যতামূলক হয় এবং উপাদান যথেষ্ট পুরু হয়, তাহলে কাউন্টারসাঙ্ক বেছে নিন। যদি ফ্লাশ পছন্দ করা হয় তবে প্রয়োজন না হয় তবে প্যান হেড নিরাপদ পছন্দ।

কঠিন বা আধা-টিউবুলার - কোনটি অ্যালুমিনিয়ামকে ভালভাবে পরিচালনা করে?

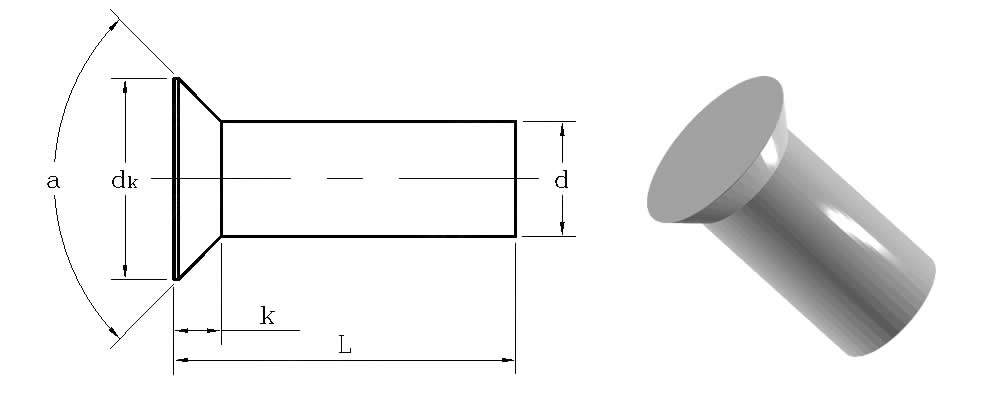

সলিড কাউন্টারসঙ্ক অ্যালুমিনিয়াম rivetsসর্বাধিক শিয়ার শক্তি (6061-T6 এর জন্য 190 MPa পর্যন্ত) অফার করে তবে উচ্চতর সেটিং ফোর্স প্রয়োজন—এবং অ্যালুমিনিয়ামে, অত্যধিক বল মাথা ফাটার প্রাথমিক কারণ।

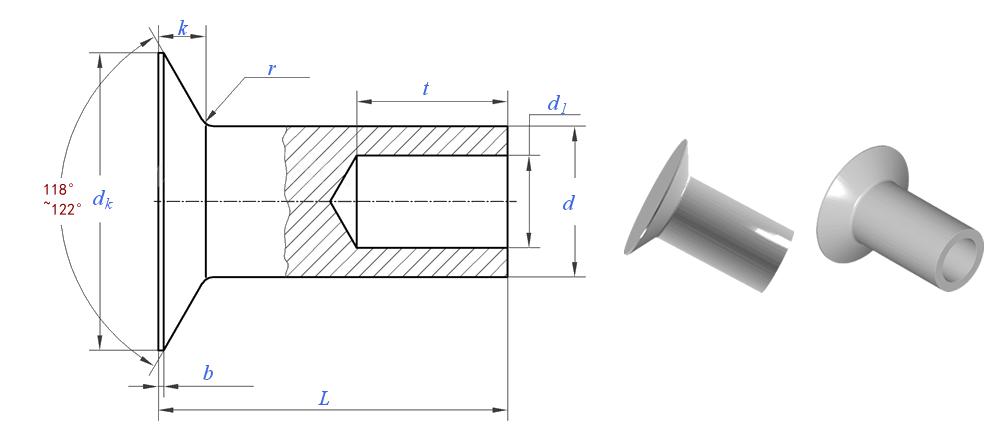

আধা-টিউবুলার কাউন্টারসাঙ্ক অ্যালুমিনিয়াম রিভেটreduce setting force by 50–60%, making them significantly more forgiving. ফাঁপা ডগাটি ধীরে ধীরে বিকৃত হয়, পাতলা মাথাটিকে ফাটল ছাড়াই বসতে দেয়।

আমাদের সুপারিশ: 3 মিমি এর নিচে অ্যালুমিনিয়ামের জন্য, আধা-টিউবুলার চয়ন করুন। মোটা অ্যালুমিনিয়াম বা সর্বোচ্চ শিয়ার শক্তির জন্য, কঠিন বেছে নিন—কিন্তু একটি ক্যালিব্রেটেড প্রেস ব্যবহার করুন এবং প্রথমে কাউন্টারসিঙ্ক কোণটি যাচাই করুন।

কিভাবে Nuote ধাতু কাউন্টারসাঙ্ক অ্যালুমিনিয়াম ব্যর্থতা প্রতিরোধ করে

কোণ সহনশীলতা ±1° ধরে রাখা হয়েছে:

একটি 3° অমিল অ্যালুমিনিয়ামের মাথা ফাটল। আমাদের কাউন্টারসাঙ্ক হেডগুলি ±1° এ মেশিন করা হয় এবং 10x ম্যাগনিফিকেশনে অপটিক্যাল গেজিং দিয়ে যাচাই করা হয়। এছাড়াও আমরা মিলিত কাউন্টারসিঙ্ক কাটার স্পেসিফিকেশন সরবরাহ করি।

ফিলেট ব্যাসার্ধ ন্যূনতম 0.5×d:

পাতলা মাথা এবং শ্যাঙ্কের মধ্যে সংযোগস্থলটি সবচেয়ে বেশি চাপযুক্ত এলাকা। একটি ধারালো ব্যাসার্ধ লোড অধীনে ক্র্যাক হবে. আমরা ন্যূনতম 0.5×d ব্যাসার্ধ বজায় রাখি এবং মাইক্রো-স্ক্র্যাচগুলি অপসারণ করতে আমাদের ডাইগুলিকে পালিশ করি।

আপনার উপাদানের উপর প্রাক-উৎপাদন নমুনা:

আমাদের আপনার অ্যালুমিনিয়াম বেধ, খাদ, এবং কাউন্টারসিঙ্ক পদ্ধতি পাঠান। আমরা একটি ছোট ব্যাচ তৈরি করি এবং আপনার প্রকৃত প্যানেল উপাদানে এটি পরীক্ষা করি। আপনি প্রস্তাবিত বল, অ্যাভিল টাইপ এবং ইনস্টল করা মাথার ফটো সহ একটি সেটিং রিপোর্ট পাবেন।

গ্যালভানিক বিচ্ছিন্নতা নির্দেশিকা:

যদি আপনার রিভেটগুলি ইস্পাত, টাইটানিয়াম বা কার্বন ফাইবারের সাথে যোগাযোগ করে, আমরা ফ্লাশ হেডের নীচে লুকানো ক্ষয় রোধ করতে লিখিত বিচ্ছিন্নতার সুপারিশ প্রদান করি।

এই অ্যাপ্লিকেশন-স্তরের প্রকৌশলের কারণে মহাকাশ, ইলেকট্রনিক্স, এবং ইন্সট্রুমেন্টেশন গ্রাহকরা Nuote Metals বেছে নেয়।

Aluminium Countersunk Head Rivets সম্পর্কিত প্রায়শ জিজ্ঞাস্য প্রশ্নাবলী

প্রশ্ন 1: অ্যালুমিনিয়াম কাউন্টারসাঙ্ক হেড রিভেটগুলি কি ভাইব্রেটিং অ্যাসেম্বলিতে ব্যবহার করা যেতে পারে?

উত্তর: আমরা উচ্চ-কম্পন অ্যাপ্লিকেশনের জন্য তাদের সুপারিশ করি না। কাউন্টারসাঙ্ক হেডের গোলাকার বা প্যান হেডের তুলনায় শ্যাঙ্কের উপর কম বস্তুগত ভর রয়েছে, যা পুল-আউট প্রতিরোধ এবং কম্পন সহনশীলতা হ্রাস করে। ভাইব্রেটিং অ্যাসেম্বলির জন্য—মোটর, জেনারেটর, বহনযোগ্য যন্ত্রপাতি—গোলাকার হেড অ্যালুমিনিয়াম রিভেট বেছে নিন। যাইহোক, যদি ফ্লাশ ফিনিশ বাধ্যতামূলক হয় এবং কম্পন মৃদু হয় (যেমন, কুলিং ফ্যান সহ ইলেকট্রনিক ঘের), আপনি যদি সেমি-টিউবুলারের উপর কঠিন নির্বাচন করেন তাহলে কাউন্টারসাঙ্ক রিভেট কাজ করতে পারে। Nuote Metals আপনার ভাইব্রেশন প্রোফাইলের উপর ভিত্তি করে পরামর্শ দিতে পারে।

প্রশ্ন 2: অ্যালুমিনিয়াম-90° বা 120°-এর জন্য আমার কোন কাউন্টারসিঙ্ক কোণ ব্যবহার করা উচিত?

উত্তর: বেশিরভাগ অ্যালুমিনিয়াম অ্যাপ্লিকেশনের জন্য, 90° হল মানক এবং DIN 302 এর সাথে মিলে যায়৷ নরম খাদ বা পাতলা শীটের জন্য, কখনও কখনও 120° পছন্দ করা হয় কারণ প্রশস্ত কোণ প্রান্তের চাপ কমায় এবং ক্র্যাকিংয়ের ঝুঁকি কমায়৷ সমালোচনামূলক নিয়মটি হল ধারাবাহিকতা: কাউন্টারসিঙ্ক কাটার এবং রিভেট হেড অবশ্যই ঠিক মেলে। Nuote Metals-এ, আমরা 90° এবং 120° রিভেট উভয়ই সরবরাহ করি এবং আপনার খাদ, বেধ এবং সেটিং পদ্ধতির উপর ভিত্তি করে সঠিক কোণ সুপারিশ করতে পারি।

প্রশ্ন 3: আমি কীভাবে ফ্লাশ অ্যালুমিনিয়াম কাউন্টারসাঙ্ক রিভেটের নীচে গ্যালভানিক ক্ষয় রোধ করব?

উত্তর: প্রতিরোধ ভিন্ন ধাতুর উপর নির্ভর করে: (1) ইস্পাত বা টাইটানিয়ামের জন্য, ক্রোমেট রূপান্তর আবরণ ব্যবহার করুন (অ্যালোডিন)-পরিবাহী এবং গ্যালভানিক সম্ভাবনা হ্রাস করে। (2) কার্বন ফাইবারের জন্য, কাউন্টারসিঙ্কে একটি ফাইবারগ্লাস বা নাইলন বাধা দিয়ে বিচ্ছিন্ন করুন। (3) তামা বা পিতলের জন্য, ভিজা পরিবেশে সরাসরি যোগাযোগ এড়িয়ে চলুন যদি না একটি ট্রানজিশন ওয়াশার ব্যবহার করা হয়। (4) জারা-প্রতিরোধকারী সিলান্ট দিয়ে জয়েন্ট প্রান্তটি সিল করুন। Nuote ধাতু ক্রোমেট-সমাপ্ত রিভেট সরবরাহ করতে পারে এবং আপনার উপাদান সংমিশ্রণের জন্য লিখিত বিচ্ছিন্নতা নির্দেশিকা প্রদান করতে পারে।
