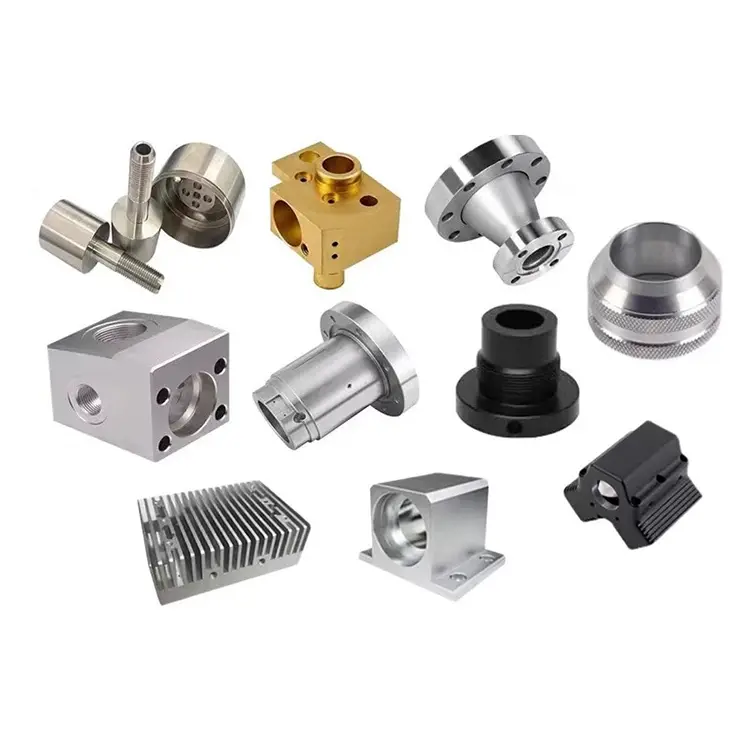

CNC মেশিনিং যন্ত্রাংশ

বেশিরভাগ মেশিন শপ বিশেষজ্ঞ। কিছু পালা। কিছু মিল। কেউ কেউ উভয়ই করে তবে তাপ চিকিত্সা বা ফিনিশিং তৃতীয় পক্ষের কাছে পাঠায়। ক্রেতাদের জন্য ফলাফল হল একটি খণ্ডিত সাপ্লাই চেইন—একাধিক বিক্রেতা, একাধিক মানের সিস্টেম, একাধিক শিপিং খরচ, এবং কিছু ভুল হলে একটি আঙুল অন্যটির দিকে নির্দেশ করে৷

Nuote ধাতুএকটি ভিন্ন পদ্ধতি গ্রহণ করে। আমরা উত্পাদন করিCNC মেশিনিং যন্ত্রাংশটার্নিং, মিলিং, ড্রিলিং এবং মাল্টি-অক্সিস মেশিনিং জুড়ে—সবই এক ছাদের নিচে, এক গুণমান ব্যবস্থা, এবং জবাবদিহিতার এক বিন্দু। আপনার অংশটি একটি বার, একটি বিলেট বা একটি ঢালাই হিসাবে শুরু হোক না কেন, আমরা এটিকে মেশিনে সম্পূর্ণ করতে পারি এবং এটি শেষ করে পাঠাতে পারি।

"সিএনসি মেশিনিং পার্টস" বলতে আমরা কী বুঝি

শব্দটি প্রক্রিয়াগুলির একটি বিস্তৃত পরিসর কভার করে। আমরা আসলে যা করি তা এখানে:

সিএনসি টার্নিং- নলাকার অংশগুলির জন্য: শ্যাফ্ট, পিন, সংযোগকারী, বুশিং, ভালভ উপাদান। 80 মিমি ব্যাস পর্যন্ত বার-ফেড ল্যাথ, 300 মিমি পর্যন্ত চক করা কাজ।

সিএনসি মিলিং- প্রিজম্যাটিক অংশগুলির জন্য: হাউজিং, বন্ধনী, ম্যানিফোল্ড, প্লেট, হিট সিঙ্ক। 3-অক্ষ, 4-অক্ষ, এবং 5-অক্ষ মেশিনিং কেন্দ্র।

মাল্টি-অক্ষ মেশিনিং- জটিল জ্যামিতিগুলির জন্য যা অন্যথায় একাধিক সেটআপের প্রয়োজন হবে: চিকিৎসা যন্ত্র, মহাকাশ কাঠামোগত অংশ, হাইড্রোলিক ম্যানিফোল্ড। 5-অক্ষ মিল-টার্ন সেন্টার মেশিন অংশটি একটি সেটআপে সম্পূর্ণ করে।

তুরপুন এবং লঘুপাত- হোল প্যাটার্ন, থ্রেডেড পোর্ট এবং ফ্লুইড প্যাসেজের জন্য। স্বয়ংক্রিয় টুল চেঞ্জার সহ CNC ড্রিলিং কেন্দ্র।

সেকেন্ডারি অপারেশন- ডিবারিং, পলিশিং, হিট ট্রিটমেন্ট, অ্যানোডাইজিং, প্লেটিং, প্যাসিভেশন। ইন-হাউস বা অংশীদারি—কিন্তু সর্বদা আমাদের গুণমান ব্যবস্থার অধীনে।

কেন এটি গুরুত্বপূর্ণ:আপনি যখন আমাদের এমন একটি অংশ পাঠান যার জন্য বাঁক, তারপর মিলিং, তারপর তাপ চিকিত্সা, তারপর নাকাল, আপনি চারটি বিক্রেতাকে পরিচালনা করছেন না। আপনি একটি পরিচালনা করছেন. এটি লিড টাইম হ্রাস করে, বিক্রেতাদের মধ্যে শিপিং বাদ দেয় এবং প্রতিটি অপারেশনে একটি মানের মান প্রযোজ্য নিশ্চিত করে।

সরঞ্জাম এবং ক্ষমতা - আমরা কি চালাই

Nuote ধাতুউচ্চ-ভলিউম উত্পাদন এবং জটিল, কম-আয়তনের কাজ উভয়ই কভার করার জন্য একটি মিশ্র সরঞ্জাম বহর পরিচালনা করে।

উপকরণ আমরা নিয়মিত মেশিন:

• ধাতু: কার্বন ইস্পাত, খাদ ইস্পাত, স্টেইনলেস স্টীল, অ্যালুমিনিয়াম, পিতল, তামা, টাইটানিয়াম, টুল ইস্পাত।
• প্লাস্টিক: POM, PEEK, PTFE, নাইলন, এক্রাইলিক, ABS.

সহনশীলতা: ±0.005mm স্ট্যান্ডার্ড, ±0.002mm নির্ভুলতা সমালোচনামূলক বৈশিষ্ট্যের জন্য। Ra 3.2μm থেকে Ra 0.2μm পর্যন্ত সারফেস ফিনিস।

ভলিউম ক্ষমতা:প্রোটোটাইপ (1-50 টুকরা), কম-আয়তনের উত্পাদন (50-5,000), উচ্চ-আয়তনের উত্পাদন (5,000–500,000+)।

মান নিয়ন্ত্রণ - একটি সিস্টেম, প্রতিটি প্রক্রিয়া

যেহেতু আমরা মেশিন, হিট ট্রিট এবং এক ছাদের নিচে ফিনিস করি, তাই আমাদের মানের সিস্টেম পুরো প্রক্রিয়াকে কভার করে—শুধুমাত্র মেশিনিং ধাপ নয়।

আগত উপাদান যাচাইকরণ:

• প্রতিটি ধাতব বার বা বিলেটের জন্য মিল পরীক্ষার শংসাপত্র।
• ইন-হাউস কঠোরতা, পরিবাহিতা, এবং মাইক্রোস্ট্রাকচার চেক।

প্রক্রিয়াধীন পর্যবেক্ষণ:

• প্রতিটি নতুন অংশ নম্বরের জন্য প্রথম নিবন্ধ পরিদর্শন (FAI)।
• সমালোচনামূলক মাত্রায় পরিসংখ্যানগত প্রক্রিয়া নিয়ন্ত্রণ (SPC)।
• টুল পরিধান পর্যবেক্ষণ এবং নির্ধারিত টুল পরিবর্তন.

চূড়ান্ত পরিদর্শন:

• জটিল জ্যামিতির জন্য CMM পরিদর্শন।
• প্রোফাইল এবং থ্রেড যাচাইকরণের জন্য অপটিক্যাল তুলনাকারী।
• সারফেস রুক্ষতা পরীক্ষক.
• প্রতিটি চালানের সাথে সম্পূর্ণ মাত্রিক প্রতিবেদন এবং উপাদান শংসাপত্র।

সার্টিফিকেশন:ISO 9001:2015। RoHS এবং REACH সম্মতি উপলব্ধ। অনুরোধে PPAP ডকুমেন্টেশন।

একটি বাস্তব উদাহরণ - ক্রস-হোল এবং থ্রেডেড পোর্ট সহ হাইড্রোলিক ম্যানিফোল্ড

উত্তর আমেরিকার একটি হাইড্রোলিক সরঞ্জাম প্রস্তুতকারকের জন্য 12টি ক্রস-হোল, 6টি থ্রেডেড পোর্ট এবং একটি 0.01 মিমি বোর সহনশীলতা সহ একটি 4140 ইস্পাত মেনিফোল্ড প্রয়োজন। তাদের পূর্ববর্তী সরবরাহকারী একটি 3-অক্ষ মিলের অংশটি মেশিনে তৈরি করে, তারপরে থ্রেড ট্যাপিংয়ের জন্য একটি দ্বিতীয় দোকানে, তারপরে তাপ চিকিত্সার জন্য তৃতীয়টিতে পাঠায়। লিড টাইম ছিল 8 সপ্তাহ।

আমরা ভিন্নভাবে কি করেছি:

• একটি 5-অক্ষের মিল-টার্ন সেন্টার-এ সমস্ত ক্রস-হোল, পোর্ট, এবং বোরগুলি একটি সেটআপে সম্পূর্ণ মেনিফোল্ড মেশিন করা হয়েছে।
• ইন-হাউস তাপ চিকিত্সা করা হয়েছে (28-32 এইচআরসি পর্যন্ত মেজাজ এবং মেজাজ)।
• go/no-go gauges এবং CMM সহ সমস্ত থ্রেডেড পোর্ট যাচাই করা হয়েছে।
• 5 সপ্তাহে 1,200 পিস পাঠানো হয়েছে। গ্রাহক তিনটি বিক্রেতা থেকে তাদের সাপ্লাই চেইন কমিয়ে এনেছে এবং লিড টাইম 37% কমিয়েছে।

CNC মেশিনিং যন্ত্রাংশ সম্পর্কে প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন 1: সিএনসি টার্নিং এবং সিএনসি মিলিংয়ের মধ্যে পার্থক্য কী?

উত্তর: CNC টার্নিং ওয়ার্কপিসটিকে একটি স্থির কাটিয়া টুলের বিপরীতে ঘোরায়—এটি শ্যাফ্ট, পিন এবং সংযোগকারীর মতো নলাকার অংশগুলির জন্য ব্যবহৃত হয়। CNC মিলিং কাটিং টুলটিকে একটি স্থির ওয়ার্কপিসের বিপরীতে ঘোরায়—এটি হাউজিং, বন্ধনী এবং ম্যানিফোল্ডের মতো প্রিজম্যাটিক অংশগুলির জন্য ব্যবহৃত হয়। অনেক অংশ উভয় প্রক্রিয়া প্রয়োজন. Nuote Metals উভয় টার্নিং এবং মিলিং ইকুইপমেন্ট পরিচালনা করে, এছাড়াও 5-অক্ষ মিল-টার্ন সেন্টার যা উভয়কে একক সেটআপে একত্রিত করে।

প্রশ্ন 2: আপনি কি আমার 3D ফাইল (STEP, IGES) থেকে মেশিনের যন্ত্রাংশ দিতে পারেন?

উঃ হ্যাঁ। আমরা STEP, IGES, PDF, এবং DWG ফাইলগুলি গ্রহণ করি৷ আমাদের ইঞ্জিনিয়ারিং টিম প্রতিটি ড্রয়িং ফর ম্যানুফ্যাকচারেবিলিটি (DFM) পর্যালোচনা করে এবং উদ্ধৃত করার আগে সহনশীলতা, টুল অ্যাক্সেস এবং সম্ভাব্য খরচ সাশ্রয়ের বিষয়ে প্রতিক্রিয়া প্রদান করে। জটিল জ্যামিতির জন্য, আমরা আপনার বৈধতার জন্য প্রথম নিবন্ধের নমুনাও তৈরি করতে পারি।

প্রশ্ন 3: সিএনসি মেশিনিং অংশগুলিতে আপনি কী সহনশীলতা ধরে রাখতে পারেন?

উত্তর: আমাদের স্ট্যান্ডার্ড সহনশীলতা হল ±0.005 মিমি, নির্ভুলতা ক্ষমতা ±0.002 মিমি পর্যন্ত গুরুত্বপূর্ণ বৈশিষ্ট্যের জন্য। অর্জনযোগ্য সহনশীলতা উপাদান, অংশ জ্যামিতি, এবং বৈশিষ্ট্য ধরনের উপর নির্ভর করে। তাপ-চিকিত্সা করা অংশগুলির জন্য, আমরা তাপ চিকিত্সার পরে সহনশীলতা নির্দিষ্ট করার বা নাকাল করার অনুমতি দেওয়ার পরামর্শ দিই। Nuote Metals প্রতিটি অঙ্কন পর্যালোচনা করে এবং আপনি একটি অর্ডার দেওয়ার আগে অর্জনযোগ্য সহনশীলতার উপর DFM প্রতিক্রিয়া প্রদান করে।
