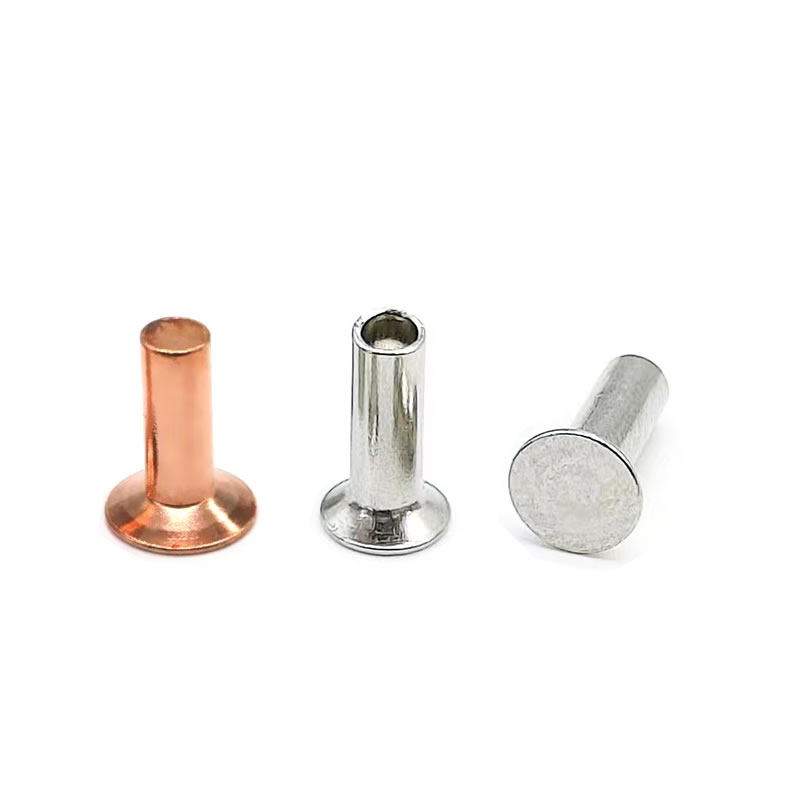

কপার কাউন্টারসাঙ্ক হেড রিভেটস - ফ্লাশ ফিনিশ যেখানে প্রোট্রুশন একটি বিকল্প নয়

কিছু অ্যাপ্লিকেশন একটি উঁচু মাথা সহ্য করতে পারে না। পায়ের নিচে মসৃণ বোধ করতে হবে যে নৌকা decking. তামার সম্মুখভাগ যেখানে প্রতিটি প্যানেল অবশ্যই পুরোপুরি সমতল বসতে হবে। নির্ভুল যন্ত্র যেখানে একটি প্রসারিত রিভেট চলন্ত অংশগুলিতে হস্তক্ষেপ করবে। এই কাজের জন্য, কপার কাউন্টারসাঙ্ক হেড রিভেটই একমাত্র সমাধান।

নুওট মেটালে, আমরা মেশিনে তামার রিভেটগুলিকে 90° কোণে কাউন্টারসঙ্ক করি যা একটি প্রি-কাট টেপারড গর্তে সম্পূর্ণরূপে আসন করে। ফলাফল হল এমন একটি পৃষ্ঠ যা একচেটিয়া বোধ করে—কোন স্নেগ পয়েন্ট নেই, কোন দৃশ্যমান ফাস্টেনার নেই, শুধু মসৃণ তামা। কিন্তু ফ্লাশ ফিনিস একটি ট্রেড-অফের সাথে আসে: মাথাটি পাতলা, ইনস্টলেশনের জন্য আরও নির্ভুলতা প্রয়োজন এবং প্রতিটি তামার প্রয়োগ উপযুক্ত নয়।

দ্য কাউন্টারসাঙ্ক ট্রেড-অফ - ফ্লাশ সারফেস বনাম মাথার শক্তি হ্রাস

একটি কাউন্টারসাঙ্ক হেড নীচের অংশে শঙ্কুযুক্ত, একটি ম্যাচিং টেপারড গর্তে বাসা বাঁধার জন্য ডিজাইন করা হয়েছে। সঠিকভাবে ইনস্টল করা হলে, মাথার উপরের অংশটি আশেপাশের তামার পৃষ্ঠের সাথে সমান হয়ে যায়।

আপনি যা লাভ করেন:

• সম্পূর্ণরূপে ফ্লাশ ফিনিশ - কোন প্রোট্রুশন, কোন স্নেগ পয়েন্ট নেই
• পেইন্টিং, বার্ণিশ বা প্যাটিনা বিকাশের জন্য মসৃণ পৃষ্ঠ
• সামুদ্রিক বা এরোডাইনামিক অ্যাপ্লিকেশনগুলিতে হ্রাস টেনে আনা
• স্থাপত্য তামার উপর পেশাদার, সমাপ্ত চেহারা

আপনি যা ছেড়ে দেন:

• বৃত্তাকার মাথার তুলনায় 15-20% কম প্রভাব প্রতিরোধের- কাউন্টারসাঙ্ক হেড শ্যাঙ্কের উপর কম উপাদান ভর আছে.
• নিম্ন টান-আউট প্রতিরোধের- শঙ্কুযুক্ত ভারবহন পৃষ্ঠের একটি ফ্ল্যাট বা প্যান হেডের তুলনায় একটি ছোট কার্যকর এলাকা রয়েছে।
• প্রাক-মেশিনযুক্ত কাউন্টারসিঙ্ক প্রয়োজন- একটি অতিরিক্ত উত্পাদন পদক্ষেপ যা খরচ এবং সময় যোগ করে।

তামার জন্য গুরুত্বপূর্ণ নিয়ম:যেহেতু তামা নরম, কাউন্টারসিঙ্কটি অবশ্যই পরিষ্কারভাবে কাটতে হবে এবং রিভেট কোণের সাথে ঠিক মেলে। একটি অমিল কোণ—এমনকি 3-5 ডিগ্রি—একটি স্ট্রেস পয়েন্ট তৈরি করে যা সেট করার সময় মাথা ফাটতে পারে বা কম্পনের অধীনে শিথিল হতে পারে। Nuote Metals নথিভুক্ত হেড অ্যাঙ্গেল সহ রিভেট সরবরাহ করে এবং আপনার তামার বেধের জন্য সঠিক কাউন্টারসিঙ্ক টুলিংয়ের সুপারিশ করতে পারে।

প্রযুক্তিগত স্পেসিফিকেশন - কপার কাউন্টারসাঙ্ক হেড রিভেটস

DIN 302 এবং ISO 1051 মাত্রায় তৈরি। কাস্টম কোণ উপলব্ধ.

উপাদান গ্রেড:

C11000 (ETP):99.9% তামা, 0.04% অক্সিজেন। সাধারণ সামুদ্রিক, স্থাপত্য, এবং বৈদ্যুতিক ব্যবহার।

C10200 (OFHC):99.99% তামা, অক্সিজেন-মুক্ত। সমালোচনামূলক ইলেকট্রনিক্স এবং ক্রায়োজেনিক অ্যাপ্লিকেশন।

যখন কাউন্টারসাঙ্ক সঠিক পছন্দ - এবং কখন এটি নয়

কাউন্টারসাঙ্ক কপার রিভেটগুলি ফ্ল্যাট বা প্যান হেড থেকে সর্বজনীন আপগ্রেড নয়। তারা একটি নির্দিষ্ট সমস্যা সমাধান করে—ফ্লাশ ফিনিশ—এবং অন্যদের পরিচয় করিয়ে দেয়।

কাউন্টারসাঙ্ক বেছে নিন যখন:

• পৃষ্ঠটি সম্পূর্ণরূপে ফ্লাশ হতে হবে - নৌকার ডেক, তামার ছাদ, যন্ত্র প্যানেল, অ্যারোডাইনামিক পৃষ্ঠ।
• তামাটি যথেষ্ট পুরু (≥2mm) বিকৃত না হয়ে একটি পরিষ্কার কাউন্টারসিঙ্ককে সমর্থন করার জন্য।
• জয়েন্টটি কম কম্পন এবং কম প্রভাবের মুখোমুখি - স্ট্যাটিক আর্কিটেকচারাল, সামুদ্রিক সাজসজ্জা, আলংকারিক ছাঁটা।
• আপনি সঠিকভাবে কাউন্টারসিঙ্ক মেশিন করতে পারেন - CNC বা নির্ভুল ড্রিলিং, হ্যান্ড টুল নয়।

কাউন্টারসাঙ্ক নির্বাচন করবেন না যখন:

• তামাটি 1.5 মিমি থেকে পাতলা - কাউন্টারসিঙ্ক খুব বেশি উপাদান সরিয়ে দেয় এবং শীটটিকে দুর্বল করে।
• যৌথটি ভারী কম্পন বা প্রভাব অনুভব করে - মোটর, জেনারেটর, ভারী যন্ত্রপাতি। পরিবর্তে বৃত্তাকার মাথা চয়ন করুন.
• আপনি রিভেট এবং গর্তের মধ্যে কোণ মিলের গ্যারান্টি দিতে পারবেন না – মিল না থাকলে ক্র্যাকিং হয়।

একটি ঘন ঘন ভুল:পাতলা তামার শীটে countersunk কপার rivets ব্যবহার করা কারণ সমাপ্ত চেহারা পছন্দসই. ফলাফল হল একটি দুর্বল গর্ত প্রান্ত এবং অকাল ব্যর্থতা। পাতলা কপারের জন্য, প্যান হেড বেছে নিন—এটি উপাদান না সরিয়ে কম-প্রোফাইল ফিনিস প্রদান করে।

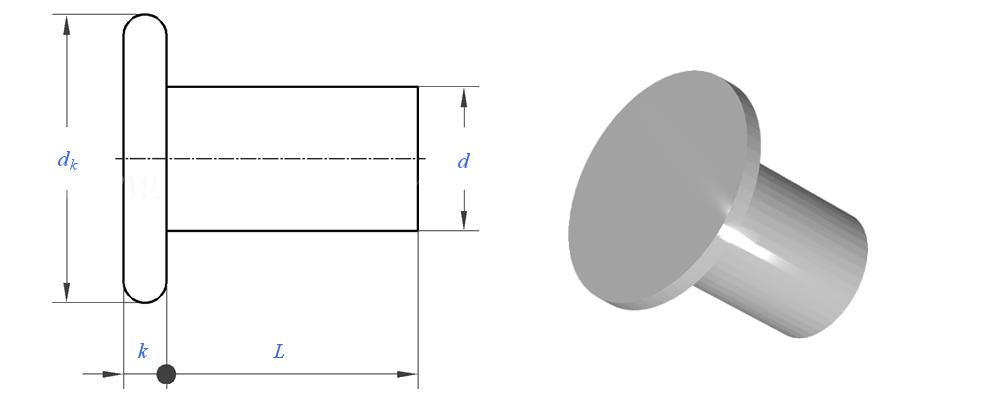

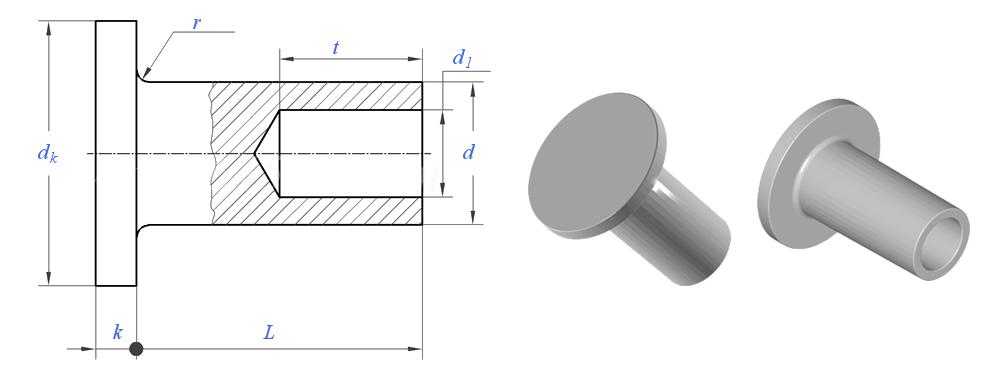

সলিড বনাম সেমি-টিউবুলার - কাউন্টারসাঙ্ক কপারের জন্য কোনটি ভাল কাজ করে?

তামার জন্য মূল অন্তর্দৃষ্টি:কারণ কাউন্টারসাঙ্ক হেড পাতলা, অত্যধিক সেটিং ফোর্স এটিকে ফাটতে পারে-বিশেষ করে শক্ত রিভেট সহ। আধা-টিউবুলার কাউন্টারসাঙ্ক রিভেটগুলি প্রায় অর্ধেক শক্তি হ্রাস করে এবং তামাতে আরও ক্ষমাশীল। 3 মিমি এর নিচে যে কোন তামার বেধের জন্য, আমরা আধা-টিউবুলার সুপারিশ করি। মোটা তামার জন্য বা যেখানে সর্বাধিক শিয়ার শক্তি প্রয়োজন, নিয়ন্ত্রিত বল সহ কঠিন চয়ন করুন।

কাউন্টারসিঙ্ক প্রস্তুতি – সবচেয়ে বেশি কপার রিভেট ব্যর্থতার ধাপটি আসে

একটি কাউন্টারসাঙ্ক রিভেট যতটা গর্তের মধ্যে থাকে ততটাই ভাল।

কোণ মিল:কাউন্টারসিঙ্ক কাটার অবশ্যই রিভেট কোণের সাথে ঠিক মিলবে—90° বা 120°। একটি 6 মিমি রিভেটে একটি 3° অমিল একদিকে 0.15 মিমি ব্যবধান তৈরি করে। লোডের অধীনে, সেই ফাঁকটি একটি ফাটল সূচনা পয়েন্টে পরিণত হয়।

গভীরতা নিয়ন্ত্রণ:কাউন্টারসিঙ্কের গভীরতা অবশ্যই মাথার উচ্চতার (k) সমান হবে। খুব অগভীর - মাথা protrudes. খুব গভীর - মাথাটি পৃষ্ঠের নীচে ডুবে যায় এবং পাতলা তামার প্রান্তটি বিকৃত হতে পারে।

বুর অপসারণ:তামা যখন মেশিনে স্ট্রিং burrs উত্পাদন করে. যদি অপসারণ না করা হয়, এই burrs শঙ্কুযুক্ত মাথা সম্পূর্ণরূপে বসতে বাধা দেয়। সেট করার আগে সবসময় গর্তের উভয় পাশে ডিবার করুন।

অ্যাভিল নির্বাচন:কাউন্টারসাঙ্ক রিভেটের জন্য একটি সমতল অ্যাভিল ব্যবহার করুন। একটি অবতল অ্যাভিল সমতল শীর্ষকে বিকৃত করবে এবং ফ্লাশ ফিনিস নষ্ট করবে। অ্যাভিল ব্যাস মাথা ব্যাসের সমান বা অতিক্রম করা উচিত.

আমাদের সমর্থন:Nuote মেটাল কাউন্টারসিঙ্ক গভীরতা পরিমাপক সরবরাহ করতে পারে এবং আপনার রিভেট অর্ডারের সাথে মিলে যাওয়া টুলের স্পেসিফিকেশন কাটার সুপারিশ করতে পারে। সমালোচনামূলক প্রকল্পগুলির জন্য, আমরা একটি নমুনা ব্যাচ তৈরি করব এবং সম্পূর্ণ উত্পাদনের আগে আপনার প্রকৃত তামা উপাদানের আসন পরীক্ষা করব।

Copper Countersunk Head Rivets সম্পর্কিত প্রায়শ জিজ্ঞাস্য প্রশ্নাবলী

প্রশ্ন 1: আমি কি জয়েন্টকে দুর্বল না করে 1.5 মিমি তামার শীটে কপার কাউন্টারসাঙ্ক হেড রিভেট ব্যবহার করতে পারি?

উত্তর: আমরা এটি সুপারিশ করি না। একটি কাউন্টারসাঙ্ক গর্ত শীট থেকে উপাদান সরিয়ে দেয় - সাধারণত 0.3×d থেকে 0.4×d গভীরতার মধ্যে। 1.5 মিমি কপারে একটি 4 মিমি রিভেট সহ, যা ছিদ্রের প্রান্তে শীটের পুরুত্বের প্রায় 25-30% সরিয়ে দেয়, যা উল্লেখযোগ্যভাবে পুল-আউট শক্তি হ্রাস করে। 2 মিমি এর নিচে তামার জন্য, পরিবর্তে প্যান হেড বা ফ্ল্যাট হেড রিভেট বেছে নিন। তারা উপাদান অপসারণ ছাড়া একটি কম প্রোফাইল প্রদান. যদি পাতলা কপারে ফ্লাশ ফিনিশ একেবারেই প্রয়োজন হয়, তাহলে জয়েন্টের শক্তি পুনরুদ্ধার করতে অন্ধের দিকে একটি ব্যাকিং ওয়াশার ব্যবহার করার কথা বিবেচনা করুন—Nuote মেটাল মিলিত কপার ওয়াশার সরবরাহ করতে পারে।

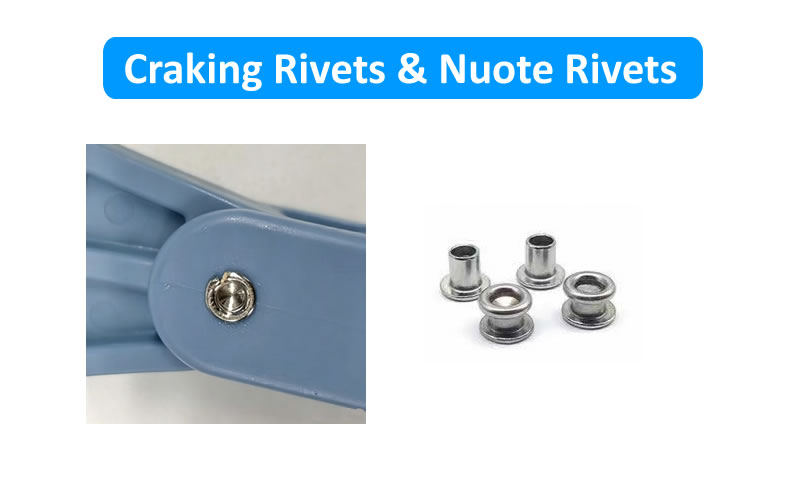

প্রশ্ন 2: কেন আমার কাউন্টারসাঙ্ক কপার রিভেটগুলি সেটিং করার সময় মাথায় ফাটল?

উত্তর: ক্র্যাকিং প্রায় সবসময় তিনটি কারণের মধ্যে একটি থেকে আসে: (1) কাউন্টারসিঙ্ক টুল এবং রিভেট হেডের মধ্যে কোণ অমিল - এমনকি 3-5° পার্থক্য একটি স্ট্রেস পয়েন্ট তৈরি করে। (2) অত্যধিক সেটিং ফোর্স-ইস্পাত রিভেটের জন্য ব্যবহৃত শক্তির মাত্র 40-60% তামার প্রয়োজন। (3) হেড-শ্যাঙ্ক জংশনে তীক্ষ্ণ ফিললেট ব্যাসার্ধ—যদি ব্যাসার্ধটি 0.3×d এর নিচে হয়, তাহলে বিপর্যস্ত হওয়ার সময় তামা প্রবাহিত হতে পারে না। Nuote Metals এ, আমরা ন্যূনতম ফিলেট ব্যাসার্ধ 0.5×d বজায় রাখি এবং মাথার কোণ ±1° এ নিয়ন্ত্রণ করি। আপনি যদি আপনার রিভেট ডাইমেনশন, কাউন্টারসিঙ্ক কাটার স্পেক এবং সেটিং প্রেসার শেয়ার করেন, তাহলে আমরা কারণ শনাক্ত করতে পারি এবং সমাধানের সুপারিশ করতে পারি।

প্রশ্ন 3: কপার কাউন্টারসাঙ্ক হেড রিভেট কি নৌকা তৈরি এবং সামুদ্রিক সাজসজ্জার জন্য উপযুক্ত?

উত্তর: হ্যাঁ-এবং এটি তাদের ক্লাসিক অ্যাপ্লিকেশনগুলির মধ্যে একটি। কপার কাউন্টারসাঙ্ক রিভেটগুলি বহু শতাব্দী ধরে কাঠের বোট বিল্ডিংয়ে ব্যবহার করা হয়েছে কারণ তারা প্ল্যাঙ্কিংয়ের সাথে ফ্লাশ করে বসে, নোনা জলের ক্ষয় প্রতিরোধ করে এবং ব্রোঞ্জ বা পিতলের জিনিসগুলির সাথে প্রতিক্রিয়া করে না। আধুনিক সামুদ্রিক ব্যবহারের জন্য, আমরা প্রাকৃতিক বা পালিশ ফিনিশ সহ কঠিন কপার কাউন্টারসাঙ্ক রিভেটগুলির সুপারিশ করি—কোন প্রলেপ নেই, যা গ্যালভানিক পার্থক্য প্রবর্তন করতে পারে। ফ্লাশ হেড দড়ি, জাল বা পায়ে আটকানো প্রতিরোধ করে। নুওট মেটালস ইউরোপ এবং উত্তর আমেরিকা জুড়ে নৌকা নির্মাতা এবং সামুদ্রিক ঠিকাদারদের কাউন্টারসাঙ্ক কপার রিভেট সরবরাহ করে। সাজসজ্জার জন্য, আমরা নরম কাঠ এবং কম্পোজিটগুলিতে সেট করার শক্তি কমাতে একটি আধা-টিউবুলার বডির পরামর্শ দিই।
