কপার প্যান হেড রিভেটস - একটি গোলাকার মাথার উচ্চতা ছাড়াই প্রশস্ত যোগাযোগের এলাকা

পাতলা তামার পাত ক্ষমাহীন। অত্যধিক পয়েন্ট লোড প্রয়োগ করুন, এবং উপাদান dimples. এমন একটি মাথা ব্যবহার করুন যা খুব ছোট, এবং গর্তটি কম্পনের অধীনে দীর্ঘায়িত হয়। এমন একটি মাথা ব্যবহার করুন যা খুব লম্বা, এবং এটি তারের আটকে যায় বা একটি আঁটসাঁট ঘেরে ফ্লাশ বসতে অস্বীকার করে।

কপার প্যান হেড রিভেটসNuote Metals থেকে এই ত্রিমুখী সমস্যার সমাধান। প্যানের মাথাটি গোলাকার মাথার (1.8×–2.0× শ্যাঙ্ক ব্যাস) থেকে চওড়া কিন্তু উচ্চতায় কম (0.5×–0.6×)। সেই জ্যামিতি তামার একটি বিস্তৃত বলয়ের উপর ক্ল্যাম্পিং বল ছড়িয়ে দেয়, গর্তের প্রান্তে চাপ কমায় এবং ঘন সমাবেশগুলির জন্য একটি কম প্রোফাইল রাখে।

এটি একটি সাধারণ উদ্দেশ্য রিভেট নয়। এটি নরম, পাতলা এবং পরিবাহী পদার্থের জন্য বিশেষভাবে আকৃতির একটি ফাস্টেনার।

কেন প্যান হেড জ্যামিতি পাতলা কপারে ভাল কাজ করে

কপারের কম ফলন শক্তি (70-100 MPa) মানে এটি সহজেই বিকৃত হয়ে যায়। একটি স্ট্যান্ডার্ড গোলাকার মাথা গম্বুজের নীচে সরাসরি শক্তিকে কেন্দ্রীভূত করে, যা পাতলা শীটকে 0.5 মিমি পর্যন্ত সংকুচিত করতে পারে। একটি সমতল মাথার একটি ছোট ভারবহন এলাকা থাকে, তাই একই শক্তি গর্তের প্রান্তে উচ্চ চাপ সৃষ্টি করে।

প্যান হেড বিতরণ পরিবর্তন করে:

1 মিমি তামার শীটে একটি 4 মিমি রিভেটের জন্য, একটি প্যান হেড একটি সমতল মাথার তুলনায় প্রায় 60% বেশি পৃষ্ঠের সাথে যোগাযোগ করে। এই পার্থক্যটি প্রায়ই ডিম্পলিং সম্পূর্ণরূপে দূর করার জন্য যথেষ্ট - একটি পৃথক ওয়াশার যোগ না করে।

প্রযুক্তিগত বিশেষ উল্লেখ

DIN 603 এবং ISO 1051 মাত্রায় তৈরি। থিন-গেজ অ্যাপ্লিকেশনের জন্য কাস্টম হেড ব্যাস উপলব্ধ।

উপাদান গ্রেড:

C11000 (ETP):99.9% তামা, 0.04% অক্সিজেন। সাধারণ বৈদ্যুতিক, আলংকারিক, এবং পাতলা-শীট ব্যবহার।

C10200 (OFHC):99.99% তামা, অক্সিজেন-মুক্ত। সমালোচনামূলক ইলেকট্রনিক্স এবং ক্রায়োজেনিক অ্যাপ্লিকেশন।

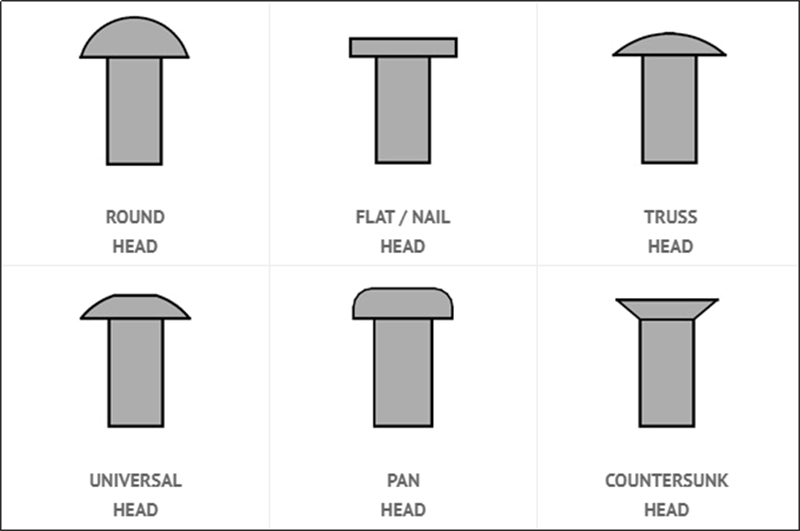

কখন প্যান হেড ওভার ফ্ল্যাট বা গোলাকার বেছে নেবেন – শুধুমাত্র তামার জন্য

এটি একটি জেনেরিক মাথা তুলনা নয়. এটি তামার স্নিগ্ধতা এবং পরিবাহিতার জন্য নির্দিষ্ট।

প্যান হেড বেছে নিন2 মিমি পুরু নীচে তামার শীট বেঁধে দেওয়ার সময়, যখন আপনার একটি কম প্রোফাইলের প্রয়োজন হয় কিন্তু ডিম্পলিং সহ্য করতে পারে না, বা যখন একটি গোলাকার মাথার উচ্চতা ছাড়া জয়েন্টের মাঝারি কম্পন প্রতিরোধের প্রয়োজন হয়।

ফ্ল্যাট হেড বেছে নিনযখন পৃষ্ঠটি প্রায় ফ্লাশ হতে হবে এবং তামাটি যথেষ্ট পুরু (≥2mm) একটি প্রশস্ত ভারবহন রিং ছাড়াই বিকৃতি প্রতিরোধ করার জন্য।

রাউন্ড হেড বেছে নিনযখন জয়েন্ট ধ্রুবক কম্পন বা প্রভাবের সম্মুখীন হয় - মোটর, জেনারেটর, সামুদ্রিক ইঞ্জিন - এবং উচ্চ গম্বুজ গ্রহণযোগ্য।

একটি সাধারণ ভুল:0.8 মিমি তামার উপর একটি ফ্ল্যাট হেড ব্যবহার করা কারণ এটি লো-প্রোফাইল দেখায়। ছোট ভারবহন এলাকা প্রায়ই শীট dimples, সময়ের সাথে জয়েন্ট loosening. প্যান হেড একই খরচ কিন্তু যে ব্যর্থতা প্রতিরোধ করে.

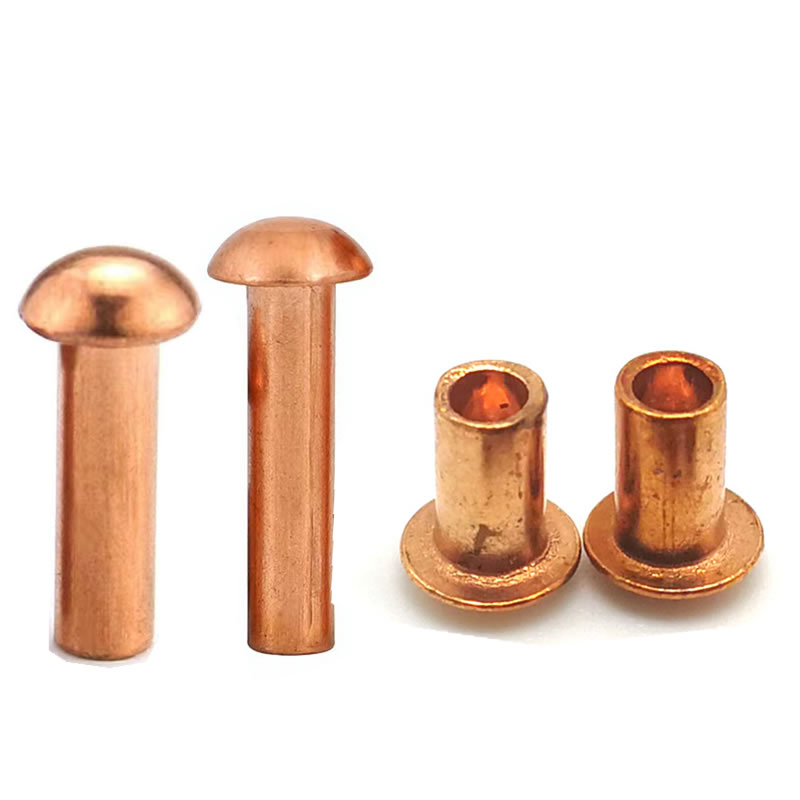

কঠিন বা আধা-টিউবুলার? একটি তামা-নির্দিষ্ট উত্তর

পাতলা তামার শীটের জন্য, সেটিং ফোর্স মাথার আকৃতির মতোই গুরুত্বপূর্ণ। আধা-টিউবুলার প্যান হেড রিভেটগুলির জন্য কঠিনের তুলনায় 50-60% কম বল প্রয়োজন, যা ইনস্টলেশনের সময় শীট বিকৃতির ঝুঁকি সরাসরি হ্রাস করে।

• আধা নলাকার1.5 মিমি এর নিচে তামার শীট, সূক্ষ্ম ইলেকট্রনিক ঘের, এবং উচ্চ-ভলিউম স্বয়ংক্রিয় লাইনের জন্য ভাল পছন্দ। ঘূর্ণিত টিপটি তামাকে সংকুচিত না করেই আলতোভাবে আঁকড়ে ধরে।

• কঠিনমোটা কপার প্লেট (≥2mm), লোড-বেয়ারিং জয়েন্ট বা যেখানে সর্বোচ্চ শিয়ার শক্তি প্রয়োজন তার জন্য পছন্দ করা হয়।

Nuote মেটাল একই প্যান হেড জ্যামিতি সহ উভয় কনফিগারেশন সরবরাহ করতে পারে। বেশিরভাগ পাতলা-তামা অ্যাপ্লিকেশনের জন্য, আমরা আধা-টিউবুলার সুপারিশ করি।

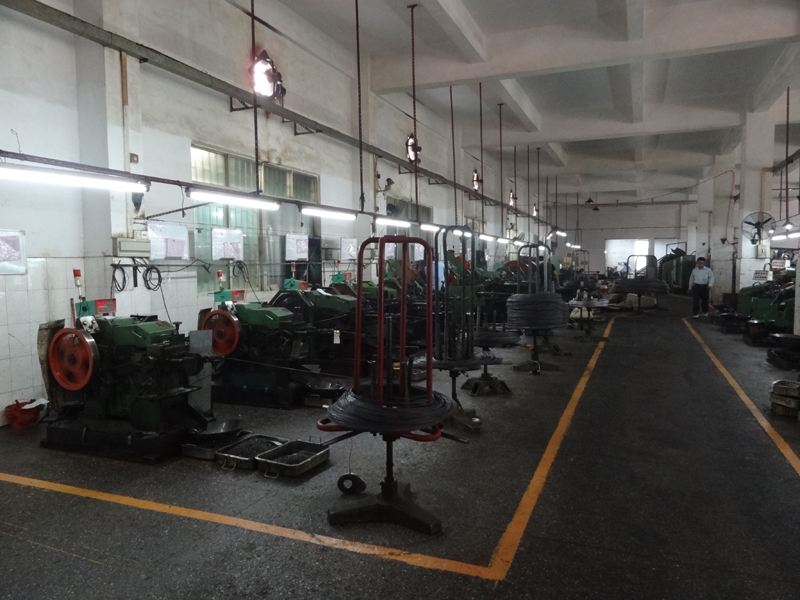

কিভাবে Nuote ধাতু পাতলা-কপার সমাবেশ সমর্থন করে

প্যান হেড কপার রিভেট দুটি কারণে ব্যর্থ হয়: মাথা তৈরির সময় ফাটল, বা ইনস্টলেশনের সময় ডিম্পলিং। আমরা আপনার অর্ডার জাহাজ আগে উভয় ঠিকানা.

তামার প্রবাহের জন্য ডিজাইন করা টুলিং:

প্যান হেডগুলির একটি প্রশস্ত, অগভীর গম্বুজ রয়েছে। কপারে, ফিলেট ব্যাসার্ধ খুব তীক্ষ্ণ হলে সেই আকৃতিটি হেড-শ্যাঙ্ক সংযোগস্থলে ফাটতে পারে। আমাদের ডাইস ন্যূনতম 0.5×d ব্যাসার্ধ ব্যবহার করে এবং মাইক্রো-স্ক্র্যাচগুলি অপসারণ করতে পালিশ করা হয়। আমরা মাল্টি-স্টেজ ফর্মিংও চালাই—তিন থেকে পাঁচটি স্ট্রোক—এক আঘাতে জোর করার পরিবর্তে তামাকে ধীরে ধীরে প্রবাহিত হতে দেয়।

পাতলা শীট জন্য প্রাক-উৎপাদন নমুনা:

আমাদের আপনার তামার বেধ এবং প্রত্যাশিত সেটিং পদ্ধতি পাঠান. আমরা একটি ছোট ব্যাচ তৈরি করব এবং এটি আপনার প্রকৃত শীট উপাদানে পরীক্ষা করব - একটি আদর্শ কুপন নয়। আপনি প্রস্তাবিত বল, অ্যাভিল টাইপ এবং ইনস্টল করা মাথার ফটো সহ একটি সেটিং রিপোর্ট পাবেন। এটি আপনার লাইনে ট্রায়াল-এবং-এরর দূর করে।

10x এ অপটিক্যাল পরিদর্শন:

প্রতিটি ব্যাচ মাথার ব্যাস, উচ্চতা এবং ঘনত্বের জন্য পরীক্ষা করা হয়। মাথার উচ্চতার একটি 0.05 মিমি বৈচিত্র একটি পালিশ করা তামার পৃষ্ঠে দৃশ্যমান - এটি আপনার কাছে পৌঁছানোর আগেই আমরা এটি প্রত্যাখ্যান করি৷

ইন-হাউস ফিনিশিং:

টিন করা, সিলভার-ধাতুপট্টাবৃত, নিকেল-ধাতুপট্টাবৃত, পালিশ করা বা বার্ণিশ। পাতলা তামার আলংকারিক প্যানেলের জন্য, আমরা চাক্ষুষ বৈসাদৃশ্য কমাতে আপনার পৃষ্ঠের ফিনিশের সাথে মেলাতে পারি।

সন্ধানযোগ্যতা:

ASTM B152 সার্টিফিকেট এবং পরিবাহিতা রিপোর্ট প্রতিটি চালানের সাথে থাকে। আমরা খোলাখুলিভাবে পরিদর্শন ডেটা শেয়ার করি—কারণ প্যান হেডের কার্যক্ষমতা নির্ভর করে জ্যামিতির উপর যা আপনি খালি চোখে দেখতে পারবেন না।

এই অ্যাপ্লিকেশন-স্তরের সমর্থন কেন ইলেকট্রনিক্স, HVAC, এবং স্থাপত্য গ্রাহকরা তামার প্যান হেড rivets জন্য Nuote ধাতু চয়ন.

FAQ

প্রশ্ন 1: কপার প্যান হেড রিভেটগুলি কি ডিম্পলিং না করে 1 মিমি এর চেয়ে পাতলা তামার শীটে ব্যবহার করা যেতে পারে?

উত্তর: হ্যাঁ—যদি আপনি সঠিক সেটিং বল এবং একটি আধা-টিউবুলার বডি ব্যবহার করেন। প্যান হেডের প্রশস্ত ভারবহন এলাকাটি একটি বৃহত্তর বলয়ের উপর ক্ল্যাম্পিং চাপ ছড়িয়ে দেয়, পাতলা শীটের উপর চাপ কমায়। 1 মিমি-এর নিচে তামার জন্য, আমরা সুপারিশ করি: (ক) সেমি-টিউবুলার রিভেট 50-60% কম সেটিং ফোর্স, (খ) একটি ফ্ল্যাট অ্যাভিল যা মাথার ব্যাসের সাথে মেলে বা তার বেশি, এবং (গ) নিয়ন্ত্রিত বল—কখনও স্টিল-রিভেট সেটিংস ব্যবহার করবেন না। Nuote Metals-এ, আমরা একটি প্রাক-প্রোডাকশন নমুনা ব্যাচ সরবরাহ করতে পারি এবং আপনি সম্পূর্ণ অর্ডার দেওয়ার আগে এটি আপনার সঠিক তামার বেধের উপর পরীক্ষা করতে পারি।

প্রশ্ন 2: কপার প্যান হেড রিভেটগুলি কি বহিরঙ্গন স্থাপত্য অ্যাপ্লিকেশনগুলিতে অক্সিডাইজ বা কলঙ্কিত হবে?

উত্তর: বাতাস এবং আর্দ্রতার সংস্পর্শে আসলে তামা স্বাভাবিকভাবেই একটি প্যাটিনা তৈরি করে - প্রথমে বাদামী, তারপর বছরের পর বছর ধরে সবুজ। এই প্যাটিনা প্রতিরক্ষামূলক এবং রিভেটকে দুর্বল করে না। আপনি একটি উজ্জ্বল তামা ফিনিস বজায় রাখতে চান, lacquered প্যান মাথা rivets চয়ন করুন. আপনি যদি বয়স্ক প্যাটিনা চেহারা পছন্দ করেন, বার্ণিশ ছাড়া প্রাকৃতিক বা পালিশ চয়ন করুন। উপকূলীয় বা উচ্চ-দূষণের পরিবেশের জন্য, প্যাটিনা দ্রুত গঠন করে কিন্তু স্থিতিশীল থাকে। Nuote ধাতু উভয় lacquered এবং প্রাকৃতিক সমাপ্তি সরবরাহ; আপনি যদি তামার প্যানেলের বিপরীতে সিলভার-টোনড কনট্রাস্ট চান তবে আমরা টিনযুক্ত বা নিকেল-ধাতুপট্টাবৃত বিকল্পও সরবরাহ করতে পারি।

প্রশ্ন 3: কপার প্যান হেড রিভেট কি ইলেকট্রনিক ঘেরে বৈদ্যুতিক গ্রাউন্ডিংয়ের জন্য উপযুক্ত?

উত্তর: হ্যাঁ, স্থির ঘেরের জন্য। কপার প্যান হেড রিভেট অন্যান্য কপার হেড স্টাইলের মতো একই উচ্চ পরিবাহিতা প্রদান করে (C11000 এর জন্য ≥58 MS/m)। প্রশস্ত মাথা গ্রাউন্ডিং স্ট্র্যাপ বা PCB মাউন্টের জন্য একটি স্থিতিশীল যোগাযোগের এলাকা প্রদান করে। যাইহোক, কম্পন অনুভব করে এমন ঘেরগুলির জন্য-যেমন যানবাহন-মাউন্ট করা ইলেকট্রনিক্স বা মোটরের কাছে শিল্প নিয়ন্ত্রণ ক্যাবিনেট-এর পরিবর্তে আমরা গোল হেড কপার রিভেট ব্যবহার করার পরামর্শ দিই। গভীর গম্বুজ কম্পন ঢিলে যাওয়াকে ভালোভাবে প্রতিরোধ করে। স্ট্যাটিক ঘেরের জন্য, প্যান হেড একটি চমৎকার পছন্দ: লো প্রোফাইল, প্রশস্ত যোগাযোগ, এবং গ্রাউন্ড ইন্টারফেসে অক্সাইড জমা হওয়া রোধ করতে টিন করা বা সিলভার-প্লেটেড ফিনিশের সাথে সামঞ্জস্যপূর্ণ।
