কাউন্টারসাঙ্ক হেড রিভেটস

কাউন্টারসঙ্ক হেড রিভেটসপৃষ্ঠের সম্পূর্ণ নীচে বসার জন্য ডিজাইন করা একমাত্র রিভেট হেড শৈলী। প্রি-ড্রিল করা কাউন্টারসিঙ্কের সাথে মেলে এমন একটি টেপারড হেড সহ, এই রিভেটগুলি শূন্য প্রোট্রুশন প্রদান করে - কোনও স্নেগিং, কোনও স্ক্র্যাপিং, সঙ্গমের অংশগুলিতে কোনও হস্তক্ষেপ নেই।

আপনার উত্পাদন প্রক্রিয়ায় তাদের একটি অতিরিক্ত পদক্ষেপের প্রয়োজন - সেট করার আগে একটি টেপারড গর্ত ড্রিল করা - কিন্তু সেই পদক্ষেপটি মূল্যবান যখন জয়েন্টটি সম্পূর্ণরূপে ফ্লাশ করা উচিত। মহাকাশ প্যানেল, ইলেকট্রনিক ঘের, স্থাপত্য সমাপ্তি, এবং যে কোনও জায়গায় একটি মসৃণ পৃষ্ঠ গুরুত্বপূর্ণ - সেখানেই কাউন্টারসঙ্ক রিভেটগুলি যায়।

কাউন্টারসাঙ্ক বনাম ফ্ল্যাট হেড - ফ্লাশ-ফিনিশ পার্থক্য

দুই মাথার কোণ - 90° বনাম 100°

আপনি কোন কোণ নির্বাচন করা উচিত?

90° বেছে নিনআপনি যদি স্ট্যান্ডার্ড কাউন্টারসিঙ্ক বিট ব্যবহার করেন - সেগুলি ব্যাপকভাবে উপলব্ধ এবং বেশিরভাগ সাধারণ-উদ্দেশ্য অ্যাপ্লিকেশনের সাথে সামঞ্জস্যপূর্ণ।

100° বেছে নিনআপনি যদি মহাকাশ বা প্রতিরক্ষা স্পেসিফিকেশনে কাজ করেন, অথবা যদি আপনার বিদ্যমান টুলিং ইতিমধ্যেই 100° কাউন্টারসিঙ্কের জন্য সেট আপ করা থাকে। আমরা কোণগুলি মেশানোর সুপারিশ করি না – একটি 90° কাউন্টারসিঙ্কে 100° রিভেট গর্বিতভাবে বসবে; একটি 100° কাউন্টারসিঙ্কে একটি 90° রিভেট খুব গভীরে বসবে।

আমরা যা তৈরি করি - তিনটি ডিজাইন, পাঁচটি উপাদান

সম্পূর্ণ নলাকার জন্য উপলব্ধমাথা rivets countersunk- ফাঁপা নকশা ফ্লাশ ফিনিস বজায় রাখার সময় কম-বল সেটিং অনুমতি দেয়।

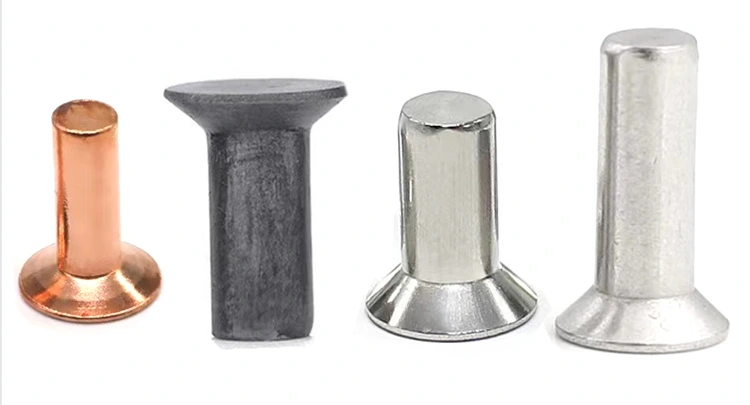

উপকরণ উপলব্ধ: নিম্ন-কার্বন ইস্পাত, স্টেইনলেস স্টীল (304/316), পিতল (C2680), তামা (C11000), অ্যালুমিনিয়াম (5052/5056)

সমাপ্তি: জিঙ্ক-ধাতুপট্টাবৃত, কালো অক্সাইড, প্যাসিভেটেড, বার্ণিশ, নিকেল-ধাতুপট্টাবৃত, প্রাচীন, অ্যানোডাইজড, প্লেইন - উপাদানের উপর নির্ভর করে।

একটি বাস্তব অ্যাপ্লিকেশন - কাঠের আসবাবপত্র হার্ডওয়্যার মাউন্টিং

কাঠের অফিসের আসবাবপত্র প্রস্তুতকারীকে ডেস্কের নিচের অংশে ধাতব মাউন্টিং প্লেট সংযুক্ত করার জন্য প্রয়োজন। সমাবেশের সময় ডেস্কটি উল্টানো হলে প্লেটগুলি দৃশ্যমান ছিল। পূর্ববর্তী গোলাকার হেড রিভেটগুলি প্যাকেজিংয়ের বিরুদ্ধে স্ক্র্যাপ করা হয়েছিল যখন ডেস্কগুলি স্ট্যাক করা হয়েছিল। গ্রাহকরা স্ক্র্যাচড পণ্য পেয়েছেন। শিপিংয়ের সময় রিভেট হেডগুলি রক্ষা করার জন্য কর্মশালায় ফোম প্যাডিং যুক্ত করতে হয়েছিল।

প্রস্তুতকারক ফ্ল্যাট হেড রিভেটগুলি বিবেচনা করে - নিম্ন প্রোফাইল, তবে এখনও পৃষ্ঠের উপরে বসেছিল। তারা জিরো প্রোট্রুশন চেয়েছিল। সমাধানটি সুস্পষ্ট ছিল: গর্তগুলি পাল্টাসিঙ্ক করুন এবং কাউন্টারসাঙ্ক হেড রিভেটগুলি ব্যবহার করুন৷

নুওট মেটালস সরবরাহ করেছে জিঙ্ক-প্লেটেড স্টিল কাউন্টারসাঙ্ক হেড সেমি-টিউবুলার রিভেট – 4.0 মিমি শ্যাঙ্ক, 8.0 মিমি হেড ব্যাস, 90° কোণ, 10.0 মিমি ব্যারেল দৈর্ঘ্য। আধা-টিউবুলার গহ্বর কাঠের ক্ষতি রোধ করে শক্তি কম রাখে। 90° কোণ তাদের স্ট্যান্ডার্ড কাউন্টারসিঙ্ক বিটের সাথে মিলেছে। মাথা কাঠের পৃষ্ঠের সাথে ফ্লাশ করে বসেছিল - কোনও প্রসারিত ধাতু, কোনও স্ক্র্যাচ, কোনও ফোম প্যাডিংয়ের প্রয়োজন নেই।

গ্রাহক 100টি ডেস্ক জুড়ে 200টি রিভেট পরীক্ষা করেছেন। 1,000 অ্যাসেম্বলি-ডিসাসেম্বলি চক্রের পরে, কোনও আলগা হয় না, কোনও পৃষ্ঠের ক্ষতি হয় না। তারা তখন থেকে তাদের সম্পূর্ণ পণ্য লাইনকে কাউন্টারসঙ্ক হেড রিভেটে রূপান্তর করেছে, প্যাকেজিং ক্ষতির অভিযোগগুলি দূর করেছে।

স্ট্যান্ডার্ড বিকল্প - আপনার স্পেসিফিকেশন কাস্টম

কাউন্টারসঙ্ক হেড রিভেটসআপনার সঠিক প্রয়োজনীয়তা তৈরি করা হয়. মাথার কোণ, মাথার ব্যাস এবং সামগ্রিক দৈর্ঘ্য আপনার কাউন্টারসিঙ্ক টুল এবং উপাদান স্ট্যাকের সাথে মিলে যায়।

আপনার কাছ থেকে আমাদের যা দরকার:

• শ্যাঙ্ক ব্যাস - 1.5 মিমি থেকে 8.0 মিমি
• মাথার কোণ - 90° বা 100°
• মাথার ব্যাস - আপনার কাউন্টারসিঙ্ক টুলের সাথে মিলে গেছে
• সামগ্রিক দৈর্ঘ্য - বা আপনার মোট উপাদান স্ট্যাক বেধ
• উপাদান - ইস্পাত, স্টেইনলেস, পিতল, তামা বা অ্যালুমিনিয়াম
• নকশা - কঠিন, আধা-টিউবুলার, বা সম্পূর্ণ নলাকার
• ফিনিশ - দস্তা, প্যাসিভেটেড, ল্যাক্যারড, নিকেল, অ্যানোডাইজড ইত্যাদি।

সমালোচনামূলক নোট:মাথা অবশ্যই আপনার কাউন্টারসিঙ্ক টুলের সাথে মেলে। আপনি যদি আমাদের আপনার কাউন্টারসিঙ্ক বিট বা প্রি-কাউন্টারসাঙ্ক গর্তের একটি নমুনা পাঠান, আমরা নিশ্চিত করতে পারি যে মাথাটি ফ্লাশ হয়ে যাবে।

নমুনা সীসা সময়:স্ট্যান্ডার্ড হেড অ্যাঙ্গেলের জন্য 5-10 দিন (90° বা 100°)। বিস্তারিত স্পেসিফিকেশন, কাস্টম প্রয়োজনীয়তা বা আপনার প্রকল্প নিয়ে আলোচনা করার জন্য, অনুগ্রহ করে আমাদের বিক্রয় দলের সাথে যোগাযোগ করুন - তারা আপনাকে প্রক্রিয়াটির মাধ্যমে গাইড করবে।

কেন টেপারড হেড তৈরি করা কঠিন - এবং আমরা কীভাবে এটি ঠিক করি

কাউন্টারসাঙ্ক হেডটি কেবল একটি ঢালু প্রান্ত সহ একটি সমতল মাথা নয়। টেপারটি অবশ্যই আপনার কাউন্টারসিঙ্ক টুলের কোণের সাথে মিলবে - 90° বা 100° - এবং এটি অবশ্যই পুরো পৃষ্ঠ জুড়ে ফ্লাশ করে বসতে হবে। কোণটি 1° বন্ধ থাকলে, রিভেটটি হয় গর্বিত বা পৃষ্ঠের নীচে বসবে।

কাউন্টারসাঙ্ক হেডগুলিকে কী আলাদা করে তোলে:

কোণ নির্ভুলতা- আমাদের শিরোনাম সঠিক কোণে কাটা হয়. আমরা একটি অপটিক্যাল তুলনাকারী ব্যবহার করে প্রতিটি প্রথম-নিবন্ধ পরিদর্শনে মাথার কোণ পরিমাপ করি। সহনশীলতা: ±1°।

মসৃণ টেপার- মাথা থেকে শ্যাঙ্কে রূপান্তর অবশ্যই মসৃণ হতে হবে। জংশনে যেকোন ধাপ বা বুর মাথাকে পুরোপুরি বসতে বাধা দেবে। এটি প্রতিরোধ করার জন্য আমাদের কার্বাইড ডাই পলিশ করা হয়।

বেধের ধারাবাহিকতা- মাথাটি লোড ধরে রাখার জন্য যথেষ্ট ঘন তবে ফ্লাশ বসার জন্য যথেষ্ট পাতলা হতে হবে। আমরা মাথার বেধ নিয়ন্ত্রণ করি ±0.10mm এর মধ্যে।

সারফেস ফিনিস- মাথার পৃষ্ঠটি অবশ্যই মসৃণ হতে হবে। কোনো টুলের চিহ্ন বা স্ক্র্যাচ একটি ফ্লাশ-ফিনিশ পণ্যে দৃশ্যমান হবে।

ফলাফল:কাউন্টারসাঙ্ক হেড যা ফ্লাশ করে বসে, পরিষ্কার দেখায় এবং শক্ত করে ধরে।

মান নিয়ন্ত্রণ - কাউন্টারসঙ্ক হেডের জন্য অতিরিক্ত চেক

কাউন্টারসাঙ্ক হেডের অন্যান্য হেড শৈলীর তুলনায় কঠোর চেক প্রয়োজন। একটি অফ-অ্যাঙ্গেল হেড বা একটি অসামঞ্জস্যপূর্ণ কাউন্টারসিঙ্ক মানে একটি রিভেট যা ফ্লাশ করে বসে না - এবং এটি প্রথমে কাউন্টারসাঙ্ক বেছে নেওয়ার উদ্দেশ্যকে হারায়।

আমাদের প্রক্রিয়া:

• উৎপাদনের আগে - মাথার কোণ মিল নিশ্চিত করতে আমরা আপনার কাউন্টারসিঙ্ক টুল বা প্রি-কাউন্টারসাঙ্ক হোলের নমুনা পরীক্ষা করি।
• প্রথম নিবন্ধ – অপটিক্যাল কম্প্যারেটরে 10টি রিভেট পরিমাপ করা হয়েছে। মাথার কোণ এবং মাথার ব্যাস যাচাই করা হয়েছে।
• প্রক্রিয়াধীন - প্রতি 500 টুকরায় 5টি রিভেট। হেড অ্যাঙ্গেল স্পট-চেক করা হয়েছে।
• সেটিং পরীক্ষা - প্রতি 2,000 টুকরা, আপনার প্রি-কাউন্টারসাঙ্ক উপাদানে সেট করুন। আঙুল পরীক্ষা এবং ফিলার গেজ দ্বারা মাথার ফ্লাশনেস যাচাই করা হয়েছে।
• চূড়ান্ত বাছাই - 100% অপটিক্যাল পরিদর্শন। AQL ম্যানুয়াল নমুনা।

আপনি আসলে যা পান - আমরা যা তৈরি করেছি তার একটি সম্পূর্ণ রেকর্ড

আমরা শুধু rivets জাহাজ না. আমরা ঠিক কি উত্পাদিত হয়েছিল এবং কীভাবে এটি যাচাই করা হয়েছিল তার একটি রেকর্ড প্রেরণ করি।

প্যাকেজ অন্তর্ভুক্ত:

• উপাদান শংসাপত্র - রাসায়নিক রচনা এবং ব্যবহৃত কুণ্ডলীর প্রসার্য শক্তি
• পরিদর্শন শীট - ব্যাচ থেকে 10টি রিভেটের প্রকৃত পরিমাপ - মাথার কোণ যাচাই সহ
• কাউন্টারসিঙ্ক ম্যাচ রিপোর্ট - নিশ্চিতকরণ যে মাথার কোণ আপনার টুলিংয়ের সাথে মেলে (যদি আপনি একটি নমুনা প্রদান করেন)
• ফিনিশ সার্টিফিকেট - XRF দ্বারা যাচাইকৃত প্লেটিং বেধ (যদি প্রযোজ্য হয়)
• কনফর্মেন্স ডকুমেন্ট - আমাদের QA ম্যানেজার দ্বারা স্বাক্ষরিত, ব্যাচ-ট্রেসযোগ্য

কেন এটি গুরুত্বপূর্ণ:যদি কোনও ক্ষেত্রের ব্যর্থতা কখনও ঘটে - বা যদি কোনও গ্রাহক একটি অসম পৃষ্ঠের বিষয়ে অভিযোগ করেন - আপনার কাছে এটিকে সঠিক ব্যাচ এবং সঠিক মাথার কোণ পরিমাপের জন্য রেকর্ড রয়েছে৷

এতে প্রত্যয়িত:ISO 9001:2015, RoHS, REACH

যেখানে কাউন্টারসাঙ্ক হেড রিভেট ব্যবহার করা হয়

• আসবাবপত্র - অফিস ডেস্ক, চেয়ার, ক্যাবিনেট - যেখানে উন্মুক্ত হার্ডওয়্যার অগ্রহণযোগ্য
• স্বয়ংচালিত - অভ্যন্তরীণ ট্রিম, বডি প্যানেল, মেঝে সমাবেশগুলি - যেখানে পৃষ্ঠগুলি অবশ্যই মসৃণ হতে হবে
• মহাকাশ - ফিউসেলেজ প্যানেল, অভ্যন্তরীণ ছাঁটা, উইং সারফেস - যেখানে টেনে আনার বিষয়টি গুরুত্বপূর্ণ
• ইলেক্ট্রনিক্স – ঘের, চ্যাসিস, প্যানেল অ্যাসেম্বলি – যেখানে অংশগুলি অবশ্যই ফ্লাশ ফিট করতে হবে
• আর্কিটেকচারাল হার্ডওয়্যার - দরজার হার্ডওয়্যার, রেলিং, আলংকারিক ধাতুর কাজ
• মেরিন - ডেক হার্ডওয়্যার, অভ্যন্তরীণ জিনিসপত্র - যেখানে কোনও স্নাগ পয়েন্ট অনুমোদিত নয়৷
• শিল্প সরঞ্জাম - কন্ট্রোল প্যানেল, মেশিন গার্ড - যেখানে নিরাপত্তা এবং চেহারা উভয়ই গুরুত্বপূর্ণ

তিনটি প্রশ্ন আমরা প্রায়ই উত্তর করি

প্রশ্ন 1: কাউন্টারসাঙ্ক হেড রিভেট এবং ক এর মধ্যে পার্থক্য কীসমতল মাথা রিভেট?

উত্তর: একটি কাউন্টারসাঙ্ক হেডের নিচের দিকে একটি টেপারড আছে যা একটি প্রি-ড্রিল করা কাউন্টারসিঙ্কের সাথে মেলে, যার ফলে মাথাটি উপাদানের পৃষ্ঠের সাথে বা নীচে সম্পূর্ণভাবে ফ্লাশ হতে পারে। একটি চ্যাপ্টা মাথার নিচের দিকে সোজা থাকে এবং পৃষ্ঠের উপর গর্ব করে বসে থাকে (5 মিমি শ্যাঙ্কের জন্য 0.8-1.2 মিমি)। ট্রেড-অফ: কাউন্টারসাঙ্ক হেডগুলির জন্য একটি অতিরিক্ত উত্পাদন পদক্ষেপের প্রয়োজন হয় (গর্তটি কাউন্টারসিঙ্ক করা), তবে তারা শূন্য প্রোট্রুশন সরবরাহ করে। জয়েন্ট সম্পূর্ণ মসৃণ হতে হবে যখন countersunk চয়ন করুন; লো প্রোফাইল যথেষ্ট হলে ফ্ল্যাট বেছে নিন এবং আপনি অতিরিক্ত মেশিনিং ধাপ এড়াতে চান।

প্রশ্ন 2: আমার কি 90° বা 100° কাউন্টারসাঙ্ক হেড রিভেট বেছে নেওয়া উচিত?

উত্তর: আপনার বিদ্যমান কাউন্টারসিঙ্ক টুলের সাথে মেলে এমন কোণটি বেছে নিন। 90° হল বেশিরভাগ সাধারণ-উদ্দেশ্য অ্যাপ্লিকেশনের জন্য মানক - আসবাবপত্র, ইলেকট্রনিক্স, স্বয়ংচালিত, এবং সাধারণ শিল্প কাজের জন্য। 100° মহাকাশ এবং প্রতিরক্ষা অ্যাপ্লিকেশনগুলিতে সাধারণ যেখানে নির্দিষ্ট নির্দিষ্টকরণের প্রয়োজন হয়। আপনি যদি অনিশ্চিত হন, আমরা 90° সুপারিশ করি - এটি বেশিরভাগ স্ট্যান্ডার্ড কাউন্টারসিঙ্ক বিটের সাথে সামঞ্জস্যপূর্ণ। আপনি যদি আমাদের আপনার কাউন্টারসিঙ্ক টুলের একটি নমুনা পাঠান, আমরা ম্যাচটি যাচাই করতে পারি।

প্রশ্ন 3: কাউন্টারসাঙ্ক হেড রিভেটের জন্য আমি কীভাবে সঠিক সামগ্রিক দৈর্ঘ্য নির্বাচন করব?

একটি: মোট দৈর্ঘ্য মাথা অন্তর্ভুক্ত. একটি শক্ত কাউন্টারসাঙ্ক রিভেটের জন্য, সামগ্রিক দৈর্ঘ্য কাউন্টারসিঙ্কের গভীরতা এবং আপনার উপাদানের স্ট্যাকের পুরুত্ব এবং প্রসারিত শ্যাঙ্ক (1.2–1.5× শ্যাঙ্ক ব্যাস) এর সমান। একটি আধা-টিউবুলার কাউন্টারসাঙ্ক রিভেটের জন্য, ব্যারেলের দৈর্ঘ্য আপনার উপাদানের স্ট্যাকের বেধের চেয়ে প্রায় 1.5-2.0 মিমি বেশি হওয়া উচিত। মাথা ফ্লাশ করে বসে, তাই উপাদানের স্ট্যাকের বেধ এবং ক্লিঞ্চের দৈর্ঘ্য মোট দৈর্ঘ্য নির্ধারণ করে। আমাদের আপনার উপাদান স্ট্যাক বেধ এবং কাউন্টারসিঙ্ক টুল স্পেসিফিকেশন পাঠান - আমরা সঠিক দৈর্ঘ্য সুপারিশ করব।

প্রশ্ন 4: আমার কোন ডিজাইন বেছে নেওয়া উচিত - কঠিন, আধা-টিউবুলার বা সম্পূর্ণ নলাকার?

উত্তর: বেশিরভাগ অ্যাপ্লিকেশনের জন্য সেমি-টিউবুলার হল ডিফল্ট পছন্দ - 80-90% শক্ত শক্তি সেটিং ফোর্সের 25-30%। স্ট্রাকচারাল, লোড-বেয়ারিং অ্যাসেম্বলির জন্য যখন আপনার সর্বোচ্চ শক্তির প্রয়োজন হয় তখন কঠিন বেছে নিন। আপনি যখন নরম উপকরণের সাথে কাজ করছেন বা ন্যূনতম সেটিং ফোর্স প্রয়োজন তখন সম্পূর্ণ টিউবুলার চয়ন করুন। তিনটি ডিজাইনই একই কাউন্টারসাঙ্ক হেড প্রোফাইলের সাথে উপলব্ধ।
