ডিআইএন 7340 রিভেটস

Nuote Metals একটি চীন ভিত্তিক প্রস্তুতকারকDIN 7340 rivets, শেপ এ (ফ্ল্যাট হেড) এবং শেপ বি (গোলাকার মাথা) ভেরিয়েন্ট তৈরি করে। টিউবুলার রিভেট উৎপাদনে 10 বছরের বেশি অভিজ্ঞতার সাথে, আমরা এই স্ট্যান্ডার্ডের চাহিদার মাত্রাগত নির্ভুলতা বুঝতে পারি। কার্বন স্টিল, স্টেইনলেস স্টিল, পিতল, তামা এবং অ্যালুমিনিয়ামে পাওয়া যায়, যার ব্যাস 1 মিমি থেকে 10 মিমি পর্যন্ত। ISO 9001 প্রত্যয়িত। বিনামূল্যে নমুনা উপলব্ধ. আজ আমাদের সাথে যোগাযোগ করুন.

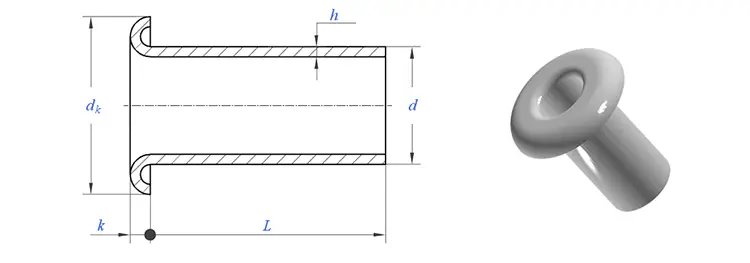

DIN 7340 Rivets কি?

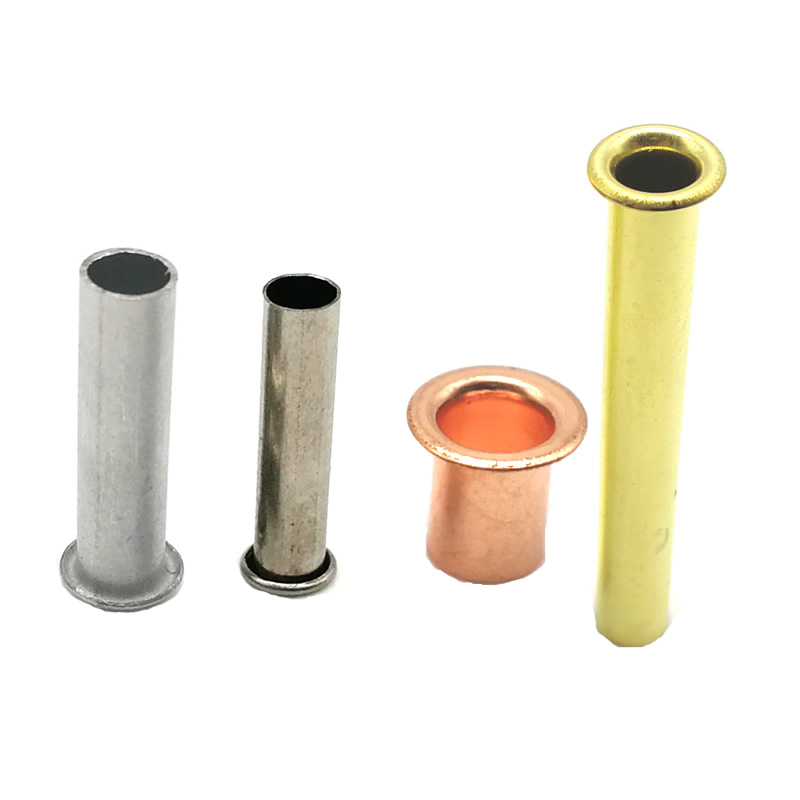

এগুলি হল টিউবুলার (ফাঁপা) রিভেট যা ধাতব টিউব স্টক থেকে দৈর্ঘ্য কেটে তারপর এক প্রান্তে মাথা তৈরি করে। গভীর টানা ফাঁপা রিভেটগুলির বিপরীতে, যার একটি টেপারড অভ্যন্তরীণ কনট্যুর রয়েছে, ডিআইএন 7340 টিউবুলার রিভেটগুলির একটি নলাকার অভ্যন্তরীণ এবং বাইরের কনট্যুর রয়েছে - একটি মূল পার্থক্য যা তারা কীভাবে সেট করে এবং সমাবেশে কাজ করে তা প্রভাবিত করে।

জার্মান ফাস্টেনার স্ট্যান্ডার্ডস কমিটি (FMV) দ্বারা রক্ষণাবেক্ষণ করা স্ট্যান্ডার্ড দুটি স্বতন্ত্র মাথার আকারের জন্য মাত্রা, ভর এবং প্রযুক্তিগত ডেলিভারি শর্তাবলী নির্দিষ্ট করে:

বর্তমান সংস্করণ হলDIN 7340:2011-03,যা 1993 সংস্করণকে ছাড়িয়ে যায়।

কিভাবে একটি DIN 7340 রিভেট পদবী পড়তে হয়

একটি সম্পূর্ণ DIN 7340 rivet উপাধি একটি নির্দিষ্ট বিন্যাস অনুসরণ করে যা সমস্ত গুরুত্বপূর্ণ মাত্রাগুলিকে এনকোড করে৷ এখানে মান থেকে একটি উদাহরণ:

RN A 3 × 0.3 × 20 DIN 7340 Cu

এই নামকরণ কনভেনশন নিশ্চিত করে যে প্রতিটি ডিআইএন 7340 রিভেট সম্পূর্ণরূপে নির্দিষ্ট এবং স্ট্যান্ডার্ডের সাথে সনাক্তযোগ্য।

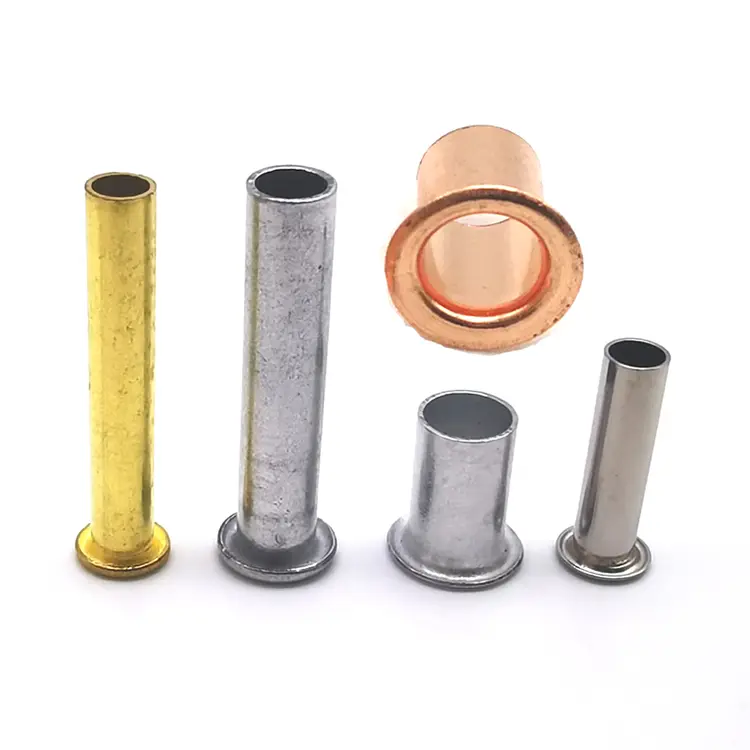

তাদের জন্য উপকরণ এবং সমাপ্তি

DIN 7340 rivets একাধিক উপকরণ থেকে তৈরি করা যেতে পারে। Nuote Metals নিম্নলিখিত বিকল্পগুলি অফার করে:

স্ট্যান্ডার্ড ফিনিস:দস্তা-ধাতুপট্টাবৃত, নিকেল-ধাতুপট্টাবৃত, নিষ্ক্রিয়, বার্ণিশ, প্রাচীন, প্লেইন।

DIN 7340 এই বিকল্পগুলিতে উপকরণ সীমাবদ্ধ করে না - স্ট্যান্ডার্ড ইস্পাত, স্টেইনলেস স্টীল, তামা, পিতল এবং অ্যালুমিনিয়াম মিটমাট করে।

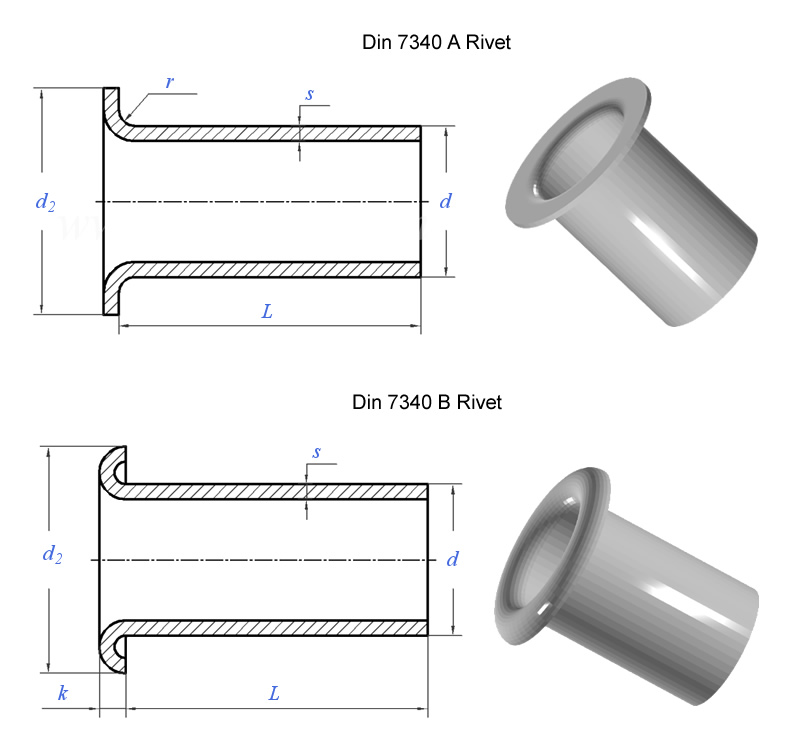

ডাইমেনশনাল রেঞ্জ - কি DIN 7340 কভার করে

মান 1 মিমি থেকে 10 মিমি পর্যন্ত নামমাত্র ব্যাস সহ DIN 7340 rivets কভার করে। প্রাচীর বেধ এবং দৈর্ঘ্য অ্যাপ্লিকেশন প্রতি নির্দিষ্ট করা হয়.

আকৃতি A (ফ্ল্যাট হেড) - সাধারণ মাত্রা

আকৃতি বি (গোলাকার মাথা) - সাধারণ মাত্রা

কাস্টম দৈর্ঘ্য এবং প্রাচীর বেধ অনুরোধের ভিত্তিতে উপলব্ধ.Nuote Metals আপনার সঠিক স্পেসিফিকেশন অনুযায়ী DIN 7340 rivets তৈরি করতে পারে।

DIN 7340 বনাম গভীর-আঁকা ফাঁপা রিভেটস - পার্থক্য

এই পার্থক্য গুরুত্বপূর্ণ. একটি DIN 7340 রিভেট টিউব স্টক থেকে কাটা হয় - ভিতরের এবং বাইরের কনট্যুরগুলি নলাকার। একটি গভীর টানা ফাঁপা রিভেট (প্রায়শই একটি আইলেট বলা হয়) শীট ধাতু হিসাবে শুরু হয় এবং ধীরে ধীরে আকারে আঁকা হয়, যার ফলে একটি টেপারড অভ্যন্তরীণ কনট্যুর হয়।

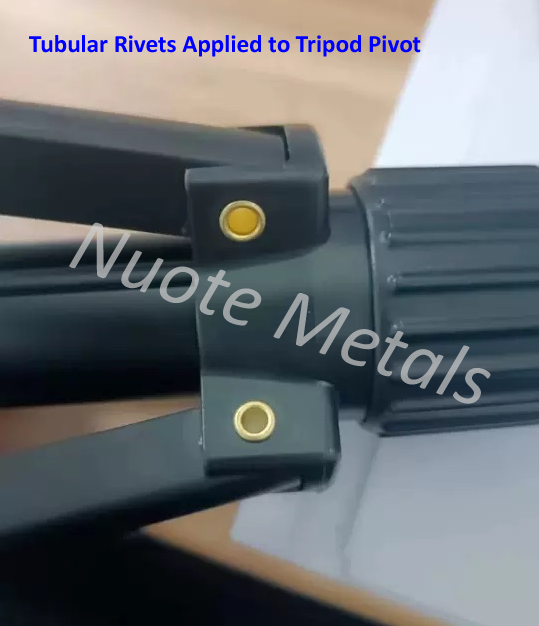

যদি আপনার অ্যাপ্লিকেশনের জন্য একটি ইউনিফর্ম ভিতরে ব্যাসের প্রয়োজন হয় - তারের, লেসিং বা সুনির্দিষ্ট পিভটের জন্য - DIN 7340 rivets সঠিক পছন্দ।

একটি বাস্তব অ্যাপ্লিকেশন – প্লাস্টিক ইলেকট্রনিক্স মাউন্ট বন্ধনী

ভোক্তা ইলেকট্রনিক্সের একজন প্রস্তুতকারকের একটি স্মার্ট হোম ডিভাইসের ভিতরে একটি ধাতব চ্যাসিসে একটি প্লাস্টিকের বন্ধনী মাউন্ট করা প্রয়োজন। প্লাস্টিকের বন্ধনীতে একটি সার্কিট বোর্ড ছিল এবং প্লাস্টিক ফাটানো বা অপ্রয়োজনীয় ওজন যোগ না করে স্থায়ীভাবে সুরক্ষিত করা প্রয়োজন। প্রকৌশল দল এই সমাবেশের জন্য ডিআইএন 7340 রিভেট নির্দিষ্ট করেছিল – শেপ A (ফ্ল্যাট হেড), অ্যালুমিনিয়াম, 3 মিমি ব্যাস, 0.3 মিমি প্রাচীর বেধ, 6 মিমি দৈর্ঘ্য।

সমতল মাথাটি সমালোচনামূলক ছিল - বন্ধনীটির সীমিত ছাড়পত্র ছিল এবং একটি বৃত্তাকার মাথা বোর্ড স্থাপনে হস্তক্ষেপ করত। অ্যালুমিনিয়াম উপাদান সামগ্রিক সমাবেশকে হালকা রাখে, যা বহনযোগ্য ডিভাইসের জন্য গুরুত্বপূর্ণ ছিল। এবং নলাকার নকশা ন্যূনতম বল সঙ্গে সেট, প্লাস্টিকের মধ্যে চাপ ফাটল প্রতিরোধ.

আমরা 5052 অ্যালুমিনিয়াম ডিআইএন 7340 রিভেট সরবরাহ করেছি - 3.0 মিমি শ্যাফ্ট, 4.5 মিমি ফ্ল্যাট হেড, 0.3 মিমি প্রাচীর বেধ, 6.0 মিমি দৈর্ঘ্য, প্লেইন ফিনিস। নলাকার ভিতরের কনট্যুর নির্ভরযোগ্য ফ্লারিংয়ের জন্য সামঞ্জস্যপূর্ণ প্রাচীর বেধ বজায় রাখে। চ্যাপ্টা মাথা টাইট ক্লিয়ারেন্সের মধ্যে পরিষ্কার করে বসল। গ্রাহক 500টি বন্ধনী জুড়ে 1,000টি রিভেট পরীক্ষা করেছেন। তাপীয় সাইক্লিং এবং কম্পন পরীক্ষার পরে, শূন্য ব্যর্থতা। তারা এখন বার্ষিক 200,000 টুকরা ব্যাচে আমাদের টিউবুলার রিভেট অর্ডার করে।

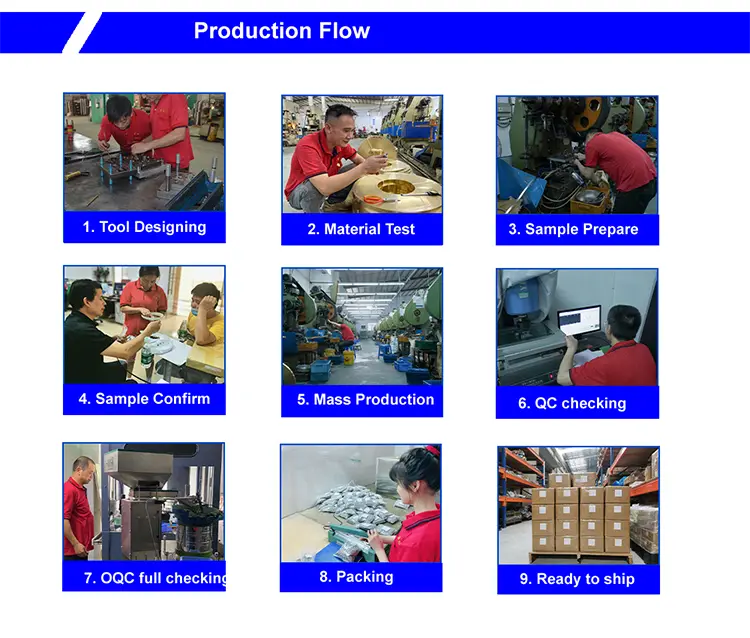

আমরা কিভাবে তাদের তৈরি করি - টিউব-কাটিং + শিরোনাম

DIN 7340 rivets টিউব স্টক থেকে উত্পাদিত হয় - এক প্রান্তে গঠিত মাথার সাথে দৈর্ঘ্যে কাটা। এটি মান দ্বারা নির্দিষ্ট পদ্ধতি।

1. টিউব স্টক সংগ্রহ- অনুমোদিত মিল থেকে প্রত্যয়িত টিউব স্টক - ইস্পাত, স্টেইনলেস, পিতল, তামা, বা অ্যালুমিনিয়াম। প্রতিটি ব্যাচ একটি মিল পরীক্ষার শংসাপত্র এবং তাপ নম্বর সহ আসে।

2. ইনকামিং পরিদর্শন- টিউব স্টক বাইরের ব্যাস (±0.02 মিমি), প্রাচীরের বেধ এবং উপাদান গঠনের জন্য পরীক্ষা করা হয়েছে। স্পেকট্রোমিটার গ্রেড নিশ্চিত করে। অনির্দিষ্ট উপাদান প্রত্যাখ্যান করা হয়.

3. টিউব কাটা -টিউবটি সুনির্দিষ্ট ফাঁকা দৈর্ঘ্যে কাটা হয়। প্রতিটি ফাঁকা একটি DIN 7340 রিভেটে পরিণত হয়।

4. শিরোনাম- কাটা টিউব ফাঁকা একটি শিরোনাম প্রেস মধ্যে স্থাপন করা হয়. একটি কার্বাইড ডাই মাথা তৈরি করে – শেপ এ (ফ্ল্যাট) বা শেপ বি (গোলাকার) – এক প্রান্তে। পালিশ ডাই পৃষ্ঠ চিহ্ন প্রতিরোধ.

5. ছাঁটাই- মাথার প্রান্তের চারপাশে ফ্ল্যাশ সরানো হয়।

6. টম্বলিং- মাইক্রো-burrs নির্মূল করা হয়.

7. প্রলেপ বা আবরণ -প্রয়োজন অনুযায়ী প্রয়োগ করা হয়েছে।

8. চূড়ান্ত পরিদর্শন -100% অপটিক্যাল বাছাই। AQL নমুনা ম্যানুয়ালি যাচাই করা হয়েছে।

নমুনা সীসা সময়:5-7 দিনের মান; কাস্টম টুলিং: 15-20 দিন।

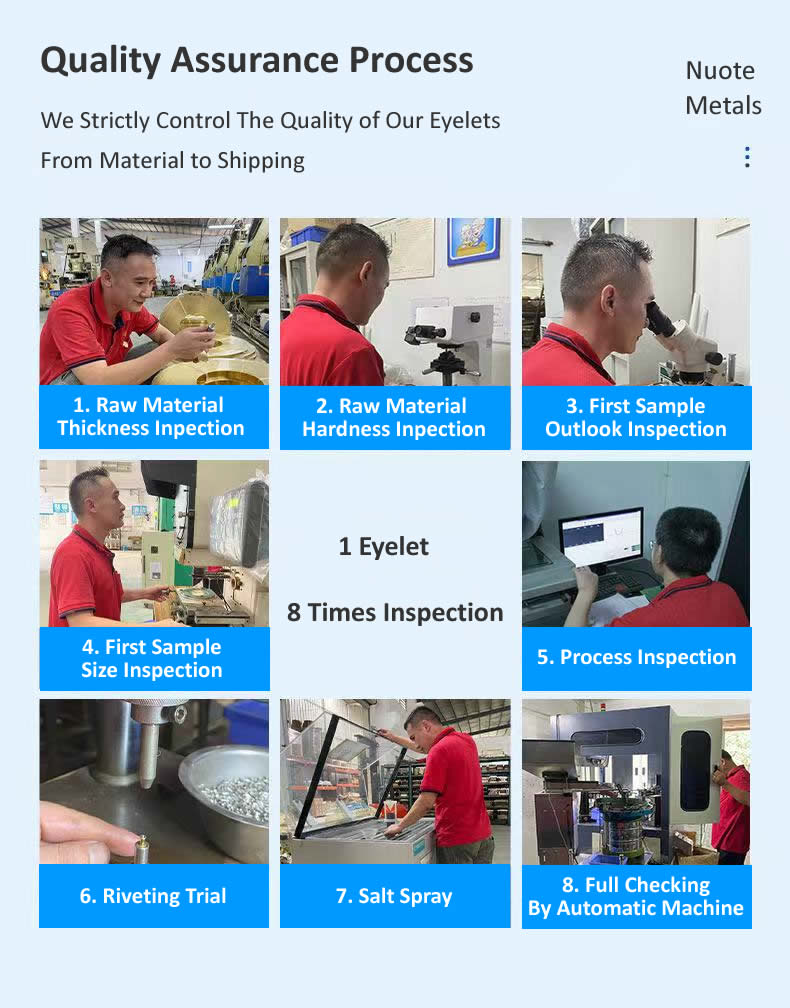

একটি রিভেট, আটটি চেক - আমরা কীভাবে ডিআইএন 7340 সম্মতি নিশ্চিত করি

ডিআইএন 7340 রিভেটের প্রতিটি ব্যাচ আটটি মানের গেট দিয়ে যায়:

কাঁচামাল ব্যাস চেক- লেজার মাইক্রোমিটার (±0.02 মিমি)। পরিসরের বাইরের কোনো কয়েল প্রত্যাখ্যান করা হয়।

কাঁচামাল রচনা পরীক্ষা- গ্রেডের স্পেকট্রোমিটার যাচাইকরণ।

প্রথম নিবন্ধ উপস্থিতি পরীক্ষা– ফাটল, burrs, ত্রুটির জন্য বিবর্ধনের অধীনে প্রথম 10টি রিভেট পরিদর্শন করা হয়েছে।

প্রথম নিবন্ধ মাত্রিক চেক- অভ্যন্তরীণ ব্যাস, বাইরের ব্যাস, মাথার ব্যাস, মাথার উচ্চতা, প্রাচীরের বেধ এবং দৈর্ঘ্য ডিআইএন 7340 স্পেসিফিকেশনের বিপরীতে অপটিক্যাল তুলনাকারীতে যাচাই করা হয়েছে।

প্রক্রিয়াধীন চেক- প্রতি 500 টুকরা 5 rivets. যেকোনো প্রবাহ প্রেস বন্ধ করে দেয়।

পরীক্ষা সেটিং (ট্রায়াল ফ্লারিং)- প্রতি 2,000 টুকরা, নমুনা উপাদানে 3 টি রিভেট সেট করুন। ক্লিঞ্চ প্রতিসাম্য এবং ফাটল জন্য পরিদর্শন.

লবণ স্প্রে পরীক্ষা (যদি প্রয়োজন হয়)- ASTM B117 পরীক্ষা। ব্যাচ সহ সার্টিফিকেট জারি।

চূড়ান্ত বহির্গামী পরিদর্শন- 100% অপটিক্যাল বাছাই। AQL নমুনা ম্যানুয়ালি যাচাই করা হয়েছে। সম্পূর্ণ ডকুমেন্টেশন জারি.

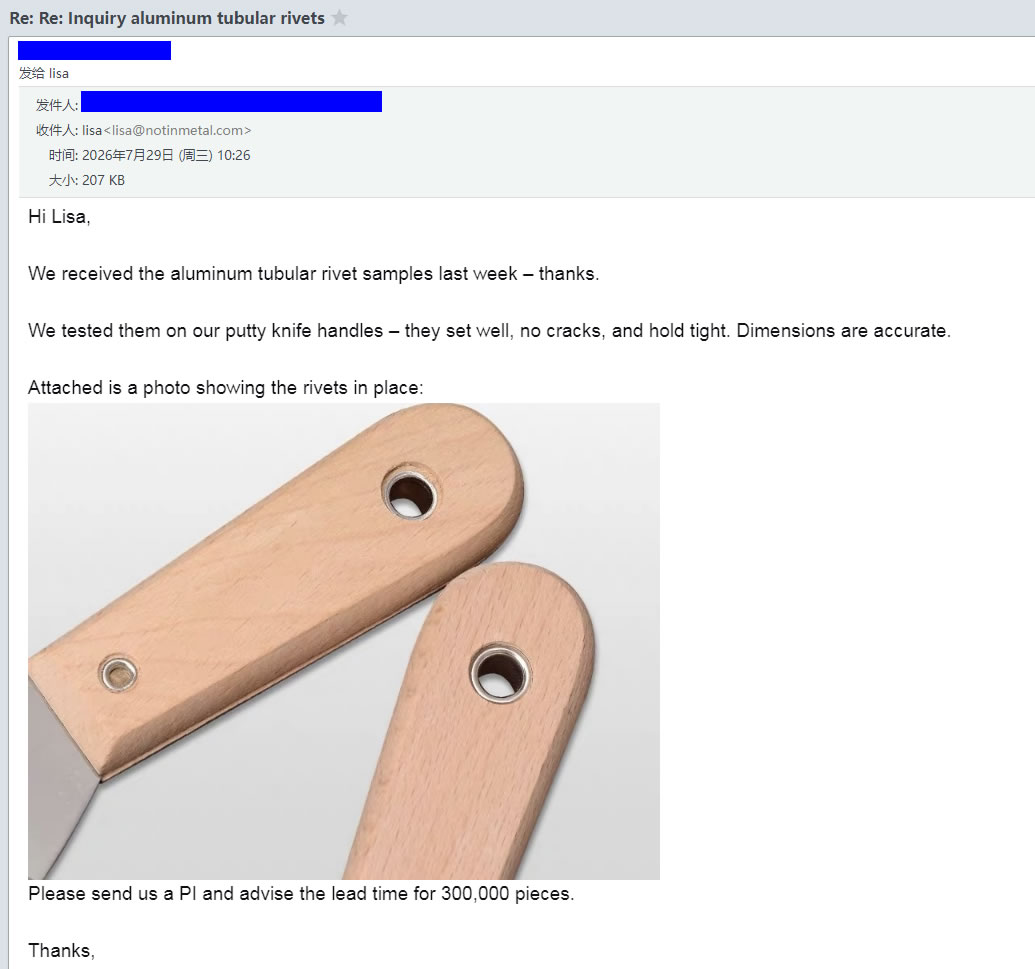

আমাদের গ্রাহকরা কি বলে – বাস্তব প্রতিক্রিয়া

আমরা আমাদের গ্রাহকদের আমাদের পক্ষে কথা বলতে দেই। উপরের চিত্রগুলি নির্মাতাদের কাছ থেকে বাস্তব প্রতিক্রিয়া দেখায় যারা তাদের উত্পাদন লাইনে আমাদের DIN 7340 rivets ব্যবহার করেছে – ইলেকট্রনিক্স নির্মাতা থেকে স্বয়ংচালিত সরবরাহকারী থেকে আসবাবপত্র নির্মাতারা।

তারা একই কারণে আমাদের কাছে ফিরে আসে:

• স্ট্যান্ডার্ড সম্মতি- প্রতিটি রিভেট DIN 7340 মাত্রিক প্রয়োজনীয়তা পূরণ করে
• সামঞ্জস্যপূর্ণ নলাকার বোর- নির্ভরযোগ্য সমাবেশের জন্য ইউনিফর্ম ভিতরে ব্যাস
• যথার্থ ফিট- অঙ্কন স্পেসিফিকেশনের সাথে মিলে গেছে
• নির্ভরযোগ্য ডেলিভারি- নমুনা 5-7 দিনের মধ্যে শিপিং, সময়সূচী অনুযায়ী উত্পাদন

তিনটি প্রশ্ন আমরা প্রায়ই উত্তর করি

প্রশ্ন: "উৎপাদনের পরিমাণ অর্ডার করার আগে আমি কি নমুনা পেতে পারি?"

উত্তর: হ্যাঁ - আমরা আমাদের সমস্ত পণ্যের জন্য নমুনা অফার করি। স্ট্যান্ডার্ড বিদ্যমান স্পেসিফিকেশনের জন্য, নমুনাগুলি বিনামূল্যে প্রদান করা হয় - আপনি শুধুমাত্র শিপিং খরচ প্রদান করেন। কাস্টম আকার বা কাস্টম টুলিংয়ের জন্য, নমুনা প্রাপ্যতা এবং সীসা সময় নির্দিষ্ট প্রয়োজনীয়তার উপর নির্ভর করে। আপনার অঙ্কন বা স্পেসিফিকেশন সহ আমাদের বিক্রয় দলের সাথে যোগাযোগ করুন, এবং তারা নমুনা খরচ এবং ডেলিভারি টাইমলাইনে পরামর্শ দেবে।

প্রশ্ন: "ডিআইএন 7340 শেপ এ এবং শেপ বি রিভেটের মধ্যে পার্থক্য কী?"

A: শেপ A-এর একটি সমতল মাথা রয়েছে - একটি নিম্ন-প্রোফাইল মাথা যা পৃষ্ঠের সাথে ফ্লাশের কাছাকাছি বসে। এটি ক্লিয়ারেন্স-সীমিত সমাবেশগুলির জন্য আদর্শ যেখানে একটি প্রসারিত মাথা সঙ্গমের অংশগুলিতে হস্তক্ষেপ করবে। শেপ B-এর একটি গোলাকার মাথা রয়েছে - একটি লম্বা, গম্বুজযুক্ত মাথা যা মাথার সর্বোচ্চ শক্তি প্রদান করে এবং সাধারণ-উদ্দেশ্য সমাবেশগুলির জন্য সবচেয়ে সাধারণ পছন্দ। উভয় প্রকার DIN 7340 এর অধীনে সম্পূর্ণরূপে নির্দিষ্ট করা হয়েছে।

প্রশ্ন: "আমি কীভাবে আমার অঙ্কনে সঠিকভাবে একটি DIN 7340 রিভেট নির্দিষ্ট করব?"

A: স্ট্যান্ডার্ড উপাধি বিন্যাস ব্যবহার করুন: RN [আকৃতি] [d₁] × [s] × [l] DIN 7340 [উপাদান] – যেখানে d₁ হল নামমাত্র শ্যাফ্ট ব্যাস, s হল প্রাচীরের পুরুত্ব এবং l হল নামমাত্র দৈর্ঘ্য৷ উদাহরণস্বরূপ: RN A 4 × 0.4 × 12 DIN 7340 Cu একটি তামা, শেপ A (ফ্ল্যাট হেড), 4 মিমি ব্যাস, 0.4 মিমি প্রাচীর পুরুত্ব, 12 মিমি দৈর্ঘ্যের রিভেট নির্দিষ্ট করে। আপনি কোনো মাত্রা সম্পর্কে অনিশ্চিত হলে, আমাদের আপনার সমাবেশ স্ট্যাক বেধ পাঠান - আমরা সঠিক স্পেসিফিকেশন সুপারিশ করবে।
