লম্বা টিউবুলার রিভেটস

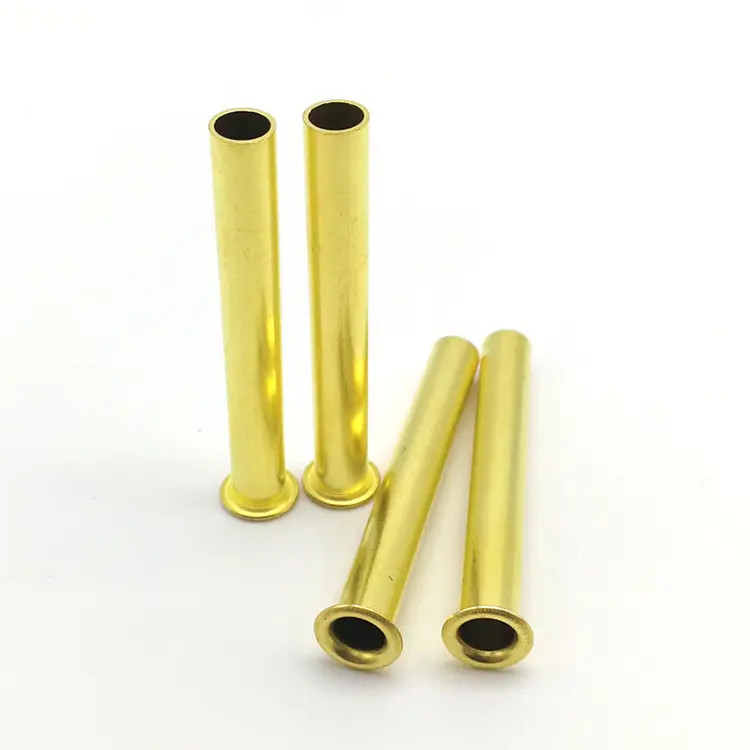

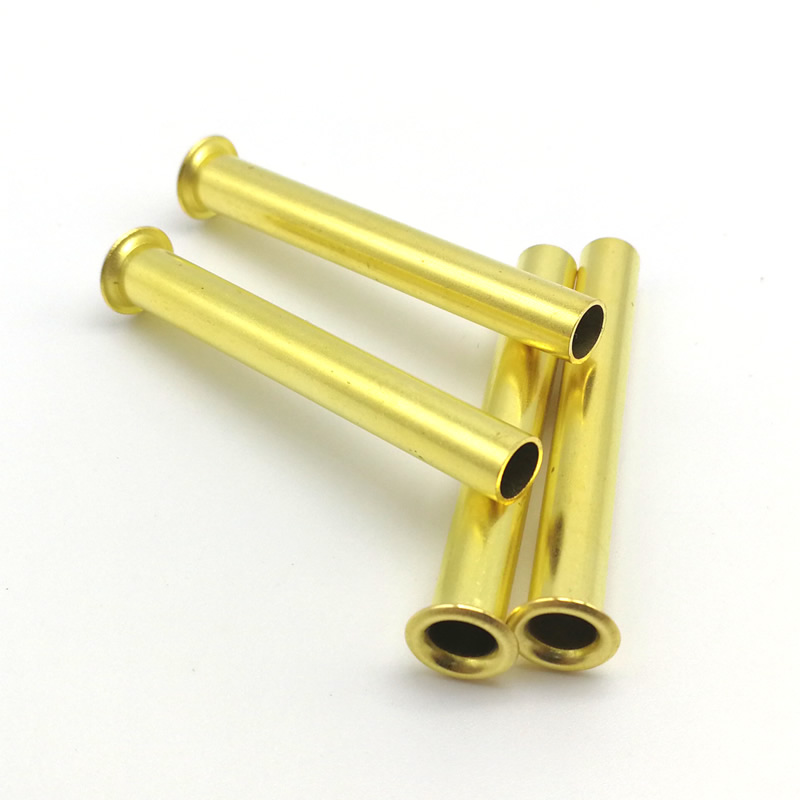

লং টিউবুলার রিভেটস কি?

লম্বা টিউবুলার রিভেট হল সম্পূর্ণ ফাঁপা ফাস্টেনার যা ধাতব টিউব স্টক থেকে দৈর্ঘ্য কেটে এক প্রান্তে মাথা তৈরি করে। "দীর্ঘ" উপাধিটি বর্ধিত ব্যারেলের দৈর্ঘ্যকে বোঝায় - সাধারণত শ্যাফ্টের ব্যাসের 4-5 গুণ বেশি, দৈর্ঘ্য 100 মিমি বা তার বেশি পর্যন্ত উপলব্ধ।

স্ট্যান্ডার্ড টিউবুলার রিভেটগুলির বিপরীতে (যা সাধারণত 20-30 মিমি পর্যন্ত দৈর্ঘ্য থাকে), লম্বা নলাকার রিভেটগুলি এর জন্য ডিজাইন করা হয়েছে:

• পুরু উপাদান স্ট্যাক- উপাদানের একাধিক স্তর যুক্ত করা যেখানে একটি স্ট্যান্ডার্ড রিভেট পৌঁছাতে পারে না
• তারের পাস-থ্রু- ফাঁপা বোরের মধ্য দিয়ে বৈদ্যুতিক তার বা তারগুলি চালানো
• Lacing অ্যাপ্লিকেশন- দড়ি, দড়ি বা স্ট্র্যাপগুলিকে ফাস্টেনারের মধ্য দিয়ে যেতে দেওয়া
• স্পেসার/বুশিং ফাংশন- উপাদানগুলির মধ্যে একটি নির্দিষ্ট দূরত্ব বজায় রাখা

লম্বা বনাম স্ট্যান্ডার্ড টিউবুলার রিভেটস - যেখানে অতিরিক্ত দৈর্ঘ্য গুরুত্বপূর্ণ

উত্পাদন প্রক্রিয়া - কাট টিউব + ফর্ম হেড

লম্বা টিউবুলার রিভেট একই টিউব-কাটিং এবং হেডিং প্রক্রিয়ার মাধ্যমে স্ট্যান্ডার্ড টিউবুলার রিভেট হিসাবে তৈরি করা হয় – কিন্তু বর্ধিত দৈর্ঘ্যের সাথে, নির্ভুলতা আরও বেশি গুরুত্বপূর্ণ হয়ে ওঠে।

1. টিউব স্টক সংগ্রহ- অনুমোদিত মিল থেকে প্রত্যয়িত টিউব স্টক - কার্বন ইস্পাত, স্টেইনলেস স্টীল, পিতল, তামা বা অ্যালুমিনিয়াম। প্রতিটি ব্যাচ একটি মিল পরীক্ষার শংসাপত্র এবং তাপ নম্বর সহ আসে।

2. ইনকামিং পরিদর্শন- টিউব স্টক বাইরের ব্যাস (±0.02 মিমি), প্রাচীরের বেধ এবং উপাদান গঠনের জন্য পরীক্ষা করা হয়েছে। স্পেকট্রোমিটার উপাদান গ্রেড নিশ্চিত করে।

3. টিউব কাটা- টিউবটি সুনির্দিষ্ট ফাঁকা দৈর্ঘ্যে কাটা হয়। লম্বা রিভেটের জন্য (100 মিমি পর্যন্ত), সোজাতা এবং শেষ-বর্গাকারতা গুরুত্বপূর্ণ।

4. শিরোনাম- কাটা টিউব ফাঁকা একটি শিরোনাম প্রেস মধ্যে স্থাপন করা হয়. একটি কার্বাইড ডাই এক প্রান্তে মাথা (গোলাকার, সমতল বা কাউন্টারসাঙ্ক) গঠন করে। পালিশ ডাই পৃষ্ঠ চিহ্ন প্রতিরোধ.

5. ছাঁটাই- মাথার প্রান্তের চারপাশে ফ্ল্যাশ সরানো হয়।

6. টম্বলিং- মাইক্রো-burrs নির্মূল করা হয়.

7. কলাই বা আবরণ- প্রয়োজন অনুযায়ী প্রয়োগ করা হয়েছে।

8. চূড়ান্ত পরিদর্শন- 100% অপটিক্যাল বাছাই। AQL নমুনা ম্যানুয়ালি যাচাই করা হয়েছে।

নমুনা সীসা সময়:5-7 দিনের মান; কাস্টম টুলিং: 15-20 দিন।

লম্বা টিউবুলার রিভেটের জন্য উপকরণ এবং সমাপ্তি

স্ট্যান্ডার্ড ফিনিস:দস্তা-ধাতুপট্টাবৃত, নিকেল-ধাতুপট্টাবৃত, নিষ্ক্রিয়, বার্ণিশ, প্রাচীন, প্লেইন।

একটি বাস্তব অ্যাপ্লিকেশন - অটোমোটিভ ওয়্যারিং হারনেস পাস-থ্রু

একটি পুরু বাল্কহেড প্যানেলের মাধ্যমে তারের বান্ডিলগুলিকে রুট করার জন্য স্বয়ংচালিত তারের জোতাগুলির একটি প্রস্তুতকারকের একটি ফাস্টেনার প্রয়োজন। প্যানেলে একাধিক স্তর রয়েছে - শীট মেটাল, শব্দ ক্ষয়কারী উপাদান এবং প্লাস্টিক ট্রিম - মোট 18 মিমি পুরুত্ব। গ্রাহকের একটি ফাঁপা ফাস্টেনার প্রয়োজন যা:

• পরিষ্কারভাবে পুরু প্যানেল মাধ্যমে তারের পাস
• ধারালো ধাতব প্রান্ত থেকে তারগুলি রক্ষা করুন
• একটি স্থায়ী, কম্পন-প্রতিরোধী সংযোগ প্রদান করুন
• অতিরিক্ত গ্রোমেট বা বুশিংয়ের প্রয়োজন নেই

আমরা দস্তা-ধাতুপট্টাবৃত ইস্পাত দীর্ঘ টিউবুলার রিভেট সরবরাহ করেছি - 5.0 মিমি শ্যাফ্ট, 9.0 মিমি গোলাকার মাথা, 22.0 মিমি ব্যারেল দৈর্ঘ্য, হলুদ জিঙ্ক ফিনিস। বর্ধিত ব্যারেলটি সম্পূর্ণ 18 মিমি উপাদানের স্ট্যাকের মধ্য দিয়ে চলে গেছে যাতে পিছনের দিকে পরিষ্কারভাবে জ্বলতে থাকে। ফাঁপা বোরটি প্যানেলের মধ্য দিয়ে ওয়্যারিংকে ছেঁড়া ছাড়াই যেতে দেয়। গোলাকার মাথা দৃশ্যমান দিকে একটি পরিষ্কার, সমাপ্ত চেহারা প্রদান করে। গ্রাহক 500টি গাড়িতে 1,000টি রিভেট পরীক্ষা করেছেন। 10,000 কম্পন চক্রের পরে, শূন্য শিথিলকরণ, শূন্য তারের ক্ষতি। তারা এখন বার্ষিক 200,000 টুকরা ব্যাচে লম্বা টিউবুলার রিভেট অর্ডার করে।

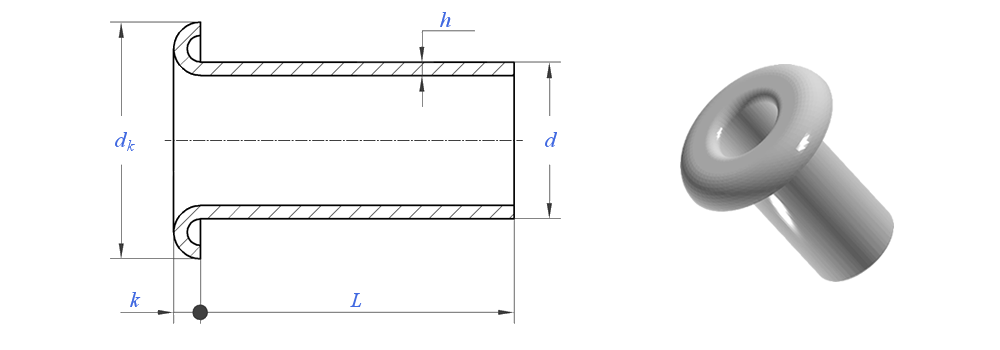

একটি দীর্ঘ টিউবুলার রিভেট কীভাবে নির্দিষ্ট করবেন

একটি দীর্ঘ টিউবুলার রিভেট নির্দিষ্ট করার সময়, গুরুত্বপূর্ণ মাত্রা হল ব্যারেল দৈর্ঘ্য। এটি আপনার মোট ম্যাটেরিয়াল স্ট্যাকের বেধ এবং ফ্লারিংয়ের জন্য প্রয়োজনীয় অতিরিক্ত দৈর্ঘ্য থেকে গণনা করা হয়।

সাধারণ নিয়ম: ব্যারেল দৈর্ঘ্য = মোট উপাদান স্ট্যাকের বেধ + 2.0–2.5 মিমি (চূর্ণবিচূর্ণ ছাড়া পরিষ্কার ফ্লারিংয়ের জন্য)।

উদাহরণস্বরূপ, যদি আপনার উপাদানের স্ট্যাক 18 মিমি পুরু হয়, তাহলে 20-20.5 মিমি ব্যারেল দৈর্ঘ্য নির্বাচন করুন। লম্বা স্ট্যাকের জন্য, লম্বা টিউব মিটমাট করার জন্য অতিরিক্ত ফ্লারিং দৈর্ঘ্য সামান্য বৃদ্ধি করতে হবে।

আপনার কাছ থেকে আমাদের যা দরকার:

• খাদ ব্যাস- 1.0 মিমি থেকে 10.0 মিমি
• ব্যারেল দৈর্ঘ্য- আমরা আপনার উপাদান স্ট্যাকের বেধ থেকে গণনা করি
• মোট দৈর্ঘ্য- মাথার উপর থেকে লেজের শেষ পর্যন্ত
• মাথার স্টাইল- গোলাকার, সমতল, বা কাউন্টারসাঙ্ক
• উপাদান- কার্বন ইস্পাত, স্টেইনলেস স্টীল, পিতল, তামা, বা অ্যালুমিনিয়াম
• শেষ করুন- দস্তা, প্যাসিভেটেড, নিকেল, বার্ণিশ, প্রাচীন, ইত্যাদি

একটি রিভেট, আটটি চেক - আমরা কীভাবে গুণমান নিশ্চিত করি

লম্বা টিউবুলার রিভেটের প্রতিটি ব্যাচ আটটি মানের গেট দিয়ে যায়:

কাঁচামাল ব্যাস চেক- টিউব স্টক লেজার মাইক্রোমিটার (±0.02 মিমি) দিয়ে পরিমাপ করা হয়। পরিসরের বাইরের কোনো কয়েল প্রত্যাখ্যান করা হয়।

কাঁচামাল রচনা পরীক্ষা- উপাদান গ্রেডের স্পেকট্রোমিটার যাচাইকরণ।

প্রথম নিবন্ধ উপস্থিতি পরীক্ষা– ফাটল, burrs, ত্রুটির জন্য বিবর্ধনের অধীনে প্রথম 10টি রিভেট পরিদর্শন করা হয়েছে।

প্রথম নিবন্ধ মাত্রিক চেক- ভিতরের ব্যাস, বাইরের ব্যাস, মাথার ব্যাস, মাথার উচ্চতা এবং মোট দৈর্ঘ্য অপটিক্যাল তুলনাকারীতে যাচাই করা হয়েছে।

প্রক্রিয়াধীন চেক- প্রতি 500 টুকরা 5 rivets. যেকোনো প্রবাহ প্রেস বন্ধ করে দেয়।

পরীক্ষা সেটিং (ট্রায়াল ফ্লারিং)- প্রতি 2,000 টুকরা, নমুনা উপাদানে 3 টি রিভেট সেট করুন। ক্লিঞ্চ প্রতিসাম্য এবং ফাটল জন্য পরিদর্শন.

লবণ স্প্রে পরীক্ষা (যদি প্রয়োজন হয়)- ASTM B117 পরীক্ষা। ব্যাচ সহ সার্টিফিকেট জারি।

চূড়ান্ত বহির্গামী পরিদর্শন- 100% অপটিক্যাল বাছাই। AQL নমুনা ম্যানুয়ালি যাচাই করা হয়েছে। সম্পূর্ণ ডকুমেন্টেশন জারি.

বিশ্বব্যাপী গ্রাহকদের সাথে কাজ করা

আমরা উত্তর আমেরিকা, ইউরোপ এবং এশিয়া জুড়ে নির্মাতাদের দীর্ঘ নলাকার রিভেট সরবরাহ করি। আমাদের গ্রাহকরা নির্মাণ:

• স্বয়ংচালিত তারের জোতা- বাল্কহেড পাস-থ্রু, তারের ব্যবস্থাপনা
• শিল্প সরঞ্জাম- পুরু প্যানেল সমাবেশ, কাঠামোগত সংযোগ
• আসবাবপত্র- হেভি-ডিউটি ​​ফ্রেম জয়েন্ট, পুরু উপাদান স্ট্যাক
• ইলেকট্রনিক্স ঘের- তারের পাস-থ্রু, তারের রাউটিং
• সামুদ্রিক হার্ডওয়্যার- জারা-প্রতিরোধী পুরু-প্যানেল বন্ধন
• HVAC সিস্টেম- ডাক্টওয়ার্ক সংযোগ, পুরু নিরোধক প্যানেল

আমরা ছোট অ্যাসেম্বলি শপ এবং বড় OEM- উভয়ের সাথেই অংশীদারি করি - দ্রুত প্রোটোটাইপিং থেকে উচ্চ-ভলিউম উত্পাদন চালানো পর্যন্ত। আমাদের শক্তি নমনীয়তা: কাস্টম আকার, দ্রুত নমুনা, এবং যেকোনো ভলিউমে সামঞ্জস্যপূর্ণ গুণমান।

তিনটি প্রশ্ন আমরা প্রায়ই উত্তর করি

প্রশ্ন: "উৎপাদনের পরিমাণ অর্ডার করার আগে আমি কি নমুনা পেতে পারি?"

উত্তর: হ্যাঁ - আমরা আমাদের সমস্ত পণ্যের জন্য নমুনা অফার করি। স্ট্যান্ডার্ড বিদ্যমান স্পেসিফিকেশনের জন্য, নমুনাগুলি বিনামূল্যে প্রদান করা হয় - আপনি শুধুমাত্র শিপিং খরচ প্রদান করেন। কাস্টম আকার বা কাস্টম টুলিংয়ের জন্য, নমুনা প্রাপ্যতা এবং সীসা সময় নির্দিষ্ট প্রয়োজনীয়তার উপর নির্ভর করে। আপনার অঙ্কন বা স্পেসিফিকেশন সহ আমাদের বিক্রয় দলের সাথে যোগাযোগ করুন, এবং তারা নমুনা খরচ এবং ডেলিভারি টাইমলাইনে পরামর্শ দেবে।

প্রশ্ন: "দীর্ঘ টিউবুলার রিভেটের জন্য আপনি সর্বোচ্চ কত ব্যারেল দৈর্ঘ্য তৈরি করতে পারেন?"

উত্তর: ব্যাস এবং প্রাচীরের বেধের উপর নির্ভর করে আমরা 100 মিমি পর্যন্ত ব্যারেল দৈর্ঘ্য সহ লম্বা টিউবুলার রিভেট তৈরি করতে পারি। 100 মিমি-এর বেশি দৈর্ঘ্যের জন্য, আমরা আমাদের ইঞ্জিনিয়ারিং টিমের সাথে পরামর্শ করার পরামর্শ দিই – লম্বা রিভেটগুলির জন্য বিশেষ পরিচালনার প্রয়োজন হতে পারে এবং আপনার নির্দিষ্ট উপাদান এবং প্রয়োগের প্রয়োজনীয়তার উপর ভিত্তি করে সম্ভাব্যতা পর্যালোচনার বিষয়। ব্যবহারিক সর্বাধিক প্রায়ই টিউব স্টক প্রাপ্যতা এবং শিরোনাম প্রেস ক্ষমতা দ্বারা নির্ধারিত হয়.

প্রশ্ন: "লম্বা টিউবুলার রিভেটের কি স্ট্যান্ডার্ড টিউবুলার রিভেটের তুলনায় বিশেষ সেটিং টুলের প্রয়োজন হয়?"

উত্তর: সাধারণত, না - একই সেটিং সরঞ্জামগুলি ব্যবহার করা যেতে পারে যতক্ষণ না টুলটি শ্যাফ্টের ব্যাসের সাথে সামঞ্জস্যপূর্ণ। যাইহোক, খুব দীর্ঘ rivets (50 মিমি ব্যারেল দৈর্ঘ্যের বেশি) জন্য, আমরা একটি নির্দেশিত সেটিং পাঞ্চ ব্যবহার করার পরামর্শ দিই যাতে ব্যারেলটি জ্বলতে না পারে। অতিরিক্ত দৈর্ঘ্য নলটিকে বাঁকানোর জন্য আরও সংবেদনশীল করে তোলে যদি বলটি বর্গক্ষেত্রে প্রয়োগ করা না হয়। আমরা আপনার লম্বা টিউবুলার রিভেট ডাইমেনশনের জন্য বিশেষভাবে ডিজাইন করা মিলিত সেটিং টুল সরবরাহ করতে পারি - ঘুষি এবং অ্যানভিল যা বাঁক না করে পরিষ্কার, সোজা ফ্লারিং নিশ্চিত করে। টুলিং লিড টাইম সাধারণত 5-7 দিন, এবং আমরা আপনার নমুনা অর্ডারের সাথে এটি অন্তর্ভুক্ত করতে পারি।
