সিএনসি মেশিনিং উপাদানগুলির জন্য অঙ্কন কীভাবে প্রস্তুত করবেন?

উৎপাদন প্রক্রিয়ার গতি বাড়ানোর জন্য এবং CNC মেশিন কন্ট্রোলারে তথ্য স্থানান্তর করার সময় ত্রুটির ঝুঁকি কমাতে আপনি কীভাবে CNC মেশিনের জন্য এই জাতীয় প্রযুক্তিগত অঙ্কন প্রস্তুত করতে পারেন?

প্রযুক্তিগত অঙ্কন আঁকার ক্ষমতা প্রতিটি ইঞ্জিনিয়ারের জন্য একটি মৌলিক দক্ষতা। এই ধরনের বিস্তারিত দৃষ্টিভঙ্গি তৈরি করার ক্ষমতা আমাদের গ্রাফিকভাবে অংশ বা সম্পূর্ণ সিস্টেমকে সহজে বোঝার উপায়ে উপস্থাপন করতে দেয়, সমস্ত মাত্রা এবং সহনশীলতা নির্দেশ করে, স্কেল বজায় রাখে এবং প্রয়োজনীয় মাত্রা বা কোণ প্রদান করে।

একটি CNC প্রযুক্তিগত অঙ্কন কি থাকা উচিত?

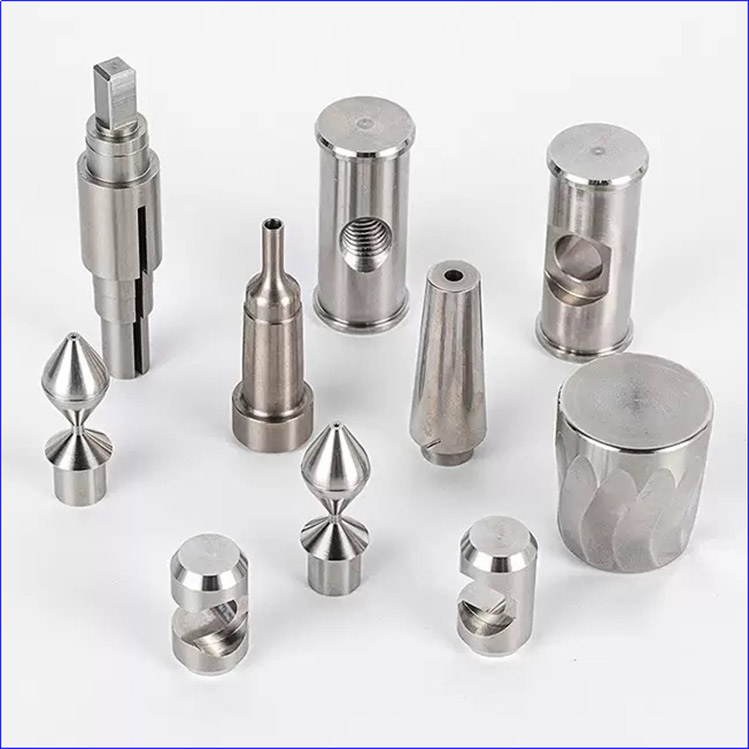

সিএনসি সরঞ্জাম (সিএনসি মিলিং বা লেদ) সহ একটি কোম্পানির কাছে পাঠানো একটি প্রযুক্তিগত অঙ্কন অর্ডারকৃত অংশের আকৃতি সঠিকভাবে বর্ণনা করে। এটি প্রকল্পের প্রযুক্তিগত ডকুমেন্টেশনের অংশ গঠন করে এবং একটি গুরুত্বপূর্ণ তথ্য যা আপনাকে একটি ভাল উদ্ধৃতি পেতে হবেCNC নির্ভুলতা machined অংশউত্পাদন

কীভাবে একটি সিএনসি মেশিনিং প্রকল্প প্রস্তুত করবেন এবং এই জাতীয় ডকুমেন্টেশনে কী তথ্য অন্তর্ভুক্ত করা উচিত:

পঠনযোগ্যতা সর্বাধিক করার জন্য সাবধানে প্রস্তুতি নেওয়া উচিত; উদাহরণস্বরূপ, ভিউ ওভারল্যাপ করা উচিত নয়।

সমস্ত প্রয়োজনীয় মাত্রিক তথ্য (দৈর্ঘ্য, প্রস্থ, গভীরতা, কোণ, ব্যাসার্ধ, গর্ত, থ্রেড, ইত্যাদি) অন্তর্ভুক্ত করুন এবং সেগুলিকে দৃশ্যে এবং ব্যাখ্যা সহ উপস্থাপন করুন; প্রয়োজনে সম্পূরক তথ্য প্রদান করা উচিত।

সমস্ত প্রয়োজনীয় খাঁজ, থ্রেড পিচ, ইত্যাদি বর্ণনা করুন৷ যদি অঙ্কনের কোনো এলাকা সনাক্ত করা কঠিন হয় (যেমন, বিশদ বিবরণের প্রয়োজন হয়), একটি পৃথক দৃশ্য তৈরি করুন এবং এটি আরও পাঠযোগ্য স্কেলে বর্ণনা করুন৷

অর্ডার করা অংশের অন্তত একটি আইসোমেট্রিক ভিউ অন্তর্ভুক্ত করুন, বিশেষত অংশের বর্ণনার সাথে সামঞ্জস্যপূর্ণ একটি স্কেল ব্যবহার করে।

একটি কিংবদন্তি যোগ করুন (যেমন, "সমস্ত মাত্রা মিলিমিটারে" বা "একটি অক্ষর x প্রতিনিধিত্ব করে...")।

পৃষ্ঠের ফিনিস প্রয়োজনীয়তাগুলি নির্দিষ্ট করুন (যেমন, "আরো অ্যানোডাইজিং চিকিত্সার জন্য")।

আদর্শ সহনশীলতার তথ্য অন্তর্ভুক্ত করুন (যেমন, "0.1 মিমি কম")।

সঙ্গে পাঠানো প্রযুক্তিগত অঙ্কন উপরসিএনসি মেশিনিংঅর্ডার করার জন্য, প্রয়োজনীয় উপাদান (যেমন, "7075 অ্যালুমিনিয়াম") বা এই নির্দিষ্ট প্রযুক্তিগত অঙ্কন তৈরি করতে ব্যবহৃত মান অন্তর্ভুক্ত করা ভাল (যদি আপনি অংশটির নকশার সাথে পরিচিত হন তবে এটি সরবরাহ করা যেতে পারে)। এছাড়াও ISO স্ট্যান্ডার্ড অন্তর্ভুক্ত করুন (যেমন, প্রয়োজনীয় সারফেস ফিনিস, মেমরি থেকে নির্ধারিত)।

এই তালিকাটি অপেক্ষাকৃত দীর্ঘ, তবে একজন অভিজ্ঞ ড্রাফ্টসম্যান বা প্রকৌশলী স্বয়ংক্রিয়ভাবে এই তথ্যটি অঙ্কনে অন্তর্ভুক্ত করবেন।

যদি কোনো তথ্য অনুপস্থিত থাকে, একটি পেশাদার CNC মেশিনিং কোম্পানি যেমন Nuote Metals লক্ষ্য করবে এবং ব্যাখ্যার অনুরোধ করবে। দ্বিধা করবেন নাআমাদের সাথে যোগাযোগ করুনসাহায্যের জন্য

সিএনসি মেশিনিং প্রযুক্তিগত অঙ্কনগুলি যে বিন্যাসে সরবরাহ করা হোক না কেন, সেগুলি পাঠযোগ্য এবং সাবধানে যাচাই করা উচিত। এটি কেবল প্রযুক্তিগত অঙ্কনগুলি পড়া সহজ করে না, তবে অঙ্কনগুলিতে থাকা তথ্যগুলি CAD সফ্টওয়্যারে স্থানান্তর করার সময় বা CNC মেশিন দ্বারা ব্যবহৃত G-কোডে রূপান্তর করার সময় পরবর্তী সমস্যাগুলি এড়ায়।

কোন বিন্যাসে প্রযুক্তিগত অঙ্কন বিতরণ করা উচিত?

গ্রাহকের দৃষ্টিকোণ থেকে, অনুমানকারী দল বা দলটি শেষ পর্যন্ত অর্ডারটি পূরণ করে, সর্বোত্তম ফর্ম্যাট হল একটি 3D CAD ফাইল বা এই ধরনের সফ্টওয়্যার দ্বারা তৈরি করা একটি ফাইল, বিশেষত একটি ভেক্টর ফর্ম্যাটে (উদাহরণস্বরূপ, একটি PDF হিসাবে সংরক্ষিত)৷

এই বিন্যাসটি কম্পিউটারগুলির মধ্যে দ্রুত স্থানান্তর করার অনুমতি দেয় এবং অতিরিক্ত রূপান্তর মূল্যের প্রয়োজন কিনা তা অবিলম্বে CNC মেশিনিং এর সাথে জড়িত কোম্পানির কর্মীদের জানিয়ে দেয়।

এটি CAD সফ্টওয়্যারে আংশিক ডেটা দ্রুত স্থানান্তর এবং CNC মেশিন দ্বারা বোধগম্য G-কোডে আরও রূপান্তর করার অনুমতি দেয়।

কেন সাবধানে প্রযুক্তিগত অঙ্কন প্রস্তুত?

কারণটি সহজ: ত্রুটির ঝুঁকি হ্রাস করার জন্য যা আদেশকৃত পণ্যের ভুল উত্পাদন হতে পারেCNC বাঁক অংশ. প্রায়শই, একটি একক ভুল নির্দিষ্ট মাত্রার ফলে অংশগুলির একটি সম্পূর্ণ ব্যাচ পুনরায় গলিত হতে পারে বা ব্যয়বহুল আরও প্রক্রিয়াকরণের মধ্য দিয়ে যেতে পারে।

উপরন্তু, অধিকাংশ কোম্পানি বিশেষসিএনসি মেশিনিং পরিষেবাপ্রযুক্তিগত অঙ্কনগুলিকে পরবর্তী কাজের জন্য মূল নথি হিসাবে বিবেচনা করুন।

যদিও CAD ফাইলের আংশিক তথ্য CNC মেশিন কন্ট্রোলারে স্থানান্তর করা সহজ, প্রযুক্তিগত অঙ্কনে মাত্রা বা অভ্যন্তরীণ বৈশিষ্ট্যগুলির নির্দিষ্ট ডেটা সঠিকতা যাচাইকরণ প্রক্রিয়া চলাকালীন একটি সূচনা পয়েন্ট এবং একটি রেফারেন্স হিসাবে কাজ করে।

এটি অত্যন্ত গুরুত্বপূর্ণ, বিশেষ করে যখন প্রচুর সংখ্যক উপাদানের সাথে কাজ করা হয়। যদি একটি একক মান ভুল হয়, তাহলে সমগ্র প্রকল্প প্রভাবিত হতে পারে, এর জন্য সংশোধন এবং/অথবা পুনরায় আরম্ভ করতে হবে।

Nuote Metals এ, আমরা একটি প্রকল্পের জন্য প্রতিটি প্রযুক্তিগত অঙ্কন পুঙ্খানুপুঙ্খভাবে পর্যালোচনা করি। আমরা যাচাই করি যে সমস্ত মাত্রা পাঠযোগ্য এবং আদেশকৃত অংশ এই নথির উপর ভিত্তি করে তৈরি করা যেতে পারে। অবশ্যই, আমরা অংশ নকশার সম্ভাব্যতা নিশ্চিত করতে অঙ্কনগুলির উপর ভিত্তি করে গ্রাহকদের নমুনা সরবরাহ করি।
