DIN 7340 টিউবুলার রিভেট কি আপনার লাইটওয়েট অ্যাসেম্বলির প্রয়োজনের জন্য যথার্থ সমাধান?

যখন একজন জার্মান প্রকৌশলী একটি জন্য পৌঁছায়টিউবুলার রিভেট, সম্ভবত তারা DIN 7340 নির্দিষ্ট করছে। এই মানটি কয়েক দশক ধরে ইউরোপে নির্ভুল ফাঁপা রিভেট উত্পাদনের মেরুদণ্ড। Nuote ধাতু এ, আমরা উত্পাদনDIN 7340 rivetsগ্রাহকদের জন্য যারা সঠিক মাত্রা, সামঞ্জস্যপূর্ণ প্রাচীর বেধ এবং নির্ভরযোগ্য কর্মক্ষমতা দাবি করে।

এই নির্দেশিকাটি ব্যাখ্যা করে যে DIN 7340 আসলে কী নির্দিষ্ট করে, কীভাবে একটি DIN 7340 উপাধি পড়তে হয় এবং যেখানে এই রিভেটগুলি জেনেরিক বিকল্পগুলিকে ছাড়িয়ে যায়৷

DIN 7340 ঠিক কি?

DIN 7340 হল একটি জার্মান শিল্প মান যা বিজোড় টানা টিউবিং থেকে কাটা নলাকার রিভেটগুলিকে নির্দিষ্ট করে৷ স্ট্যান্ডার্ডটি 1 মিমি থেকে 10 মিমি পর্যন্ত নামমাত্র ব্যাস কভার করে এবং দুটি মাথার আকারকে সংজ্ঞায়িত করে: ফর্ম A (ফ্ল্যাট/প্যান হেড) এবং ফর্ম বি (নর্ল্ড গোলাকার মাথা)। বর্তমান সংস্করণটি হল DIN 7340:2011-03।

ডিআইএন 7340 টিউবুলার রিভেট এবং অন্যান্য ফাঁপা রিভেটগুলির মধ্যে মূল পার্থক্য হল উত্পাদন প্রক্রিয়া। গভীর অঙ্কন দ্বারা উত্পাদিত ফাঁপা রিভেটের বিপরীতে (যা কাপের মতো আকৃতি তৈরি করে),DIN 7340 rivetsবিজোড় টানা নির্ভুল টিউব থেকে তৈরি করা হয়. এটি নিশ্চিত করে যে অভ্যন্তরীণ এবং বাইরের ব্যাস উভয়ই সুসংগত প্রাচীর বেধের সাথে পুরোপুরি নলাকার।

কিভাবে একটি DIN 7340 উপাধি পড়তে হয়

স্ট্যান্ডার্ড একটি পরিষ্কার নামকরণের নিয়ম উল্লেখ করে। প্রতিটি পরামিতি অংশ নম্বর অন্তর্ভুক্ত করা হয়:

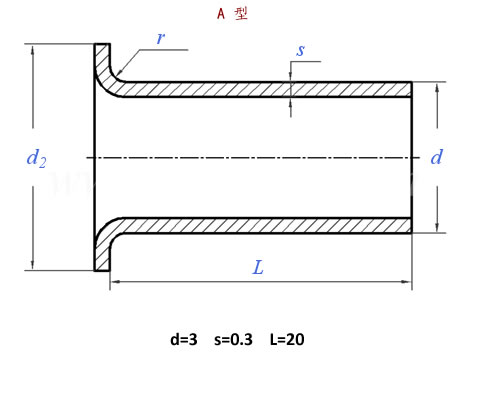

RN A 3 x 0.3 x 20 DIN 7340 Cu

এই নামকরণ পদ্ধতি মানে কোন অস্পষ্টতা নেই। জার্মানির একজন ক্রেতা এবং চীনের একজন প্রস্তুতকারক ঠিক একই রিভেট উল্লেখ করছেন।

DIN 7340 টিউবুলার রিভেটের জন্য সাধারণ অ্যাপ্লিকেশন

কারণDIN 7340 rivetsসুসংগত প্রাচীর বেধ সঙ্গে নির্ভুল টিউব থেকে তৈরি করা হয়, তারা একটি পরিষ্কার অভ্যন্তরীণ বোর গুরুত্বপূর্ণ যেখানে অ্যাপ্লিকেশনের জন্য উপযুক্ত.

বৈদ্যুতিক ফিড-এর মাধ্যমে এবং PCB সমাবেশ

একটি DIN 7340 টিউবুলার রিভেটের ফাঁকা কেন্দ্রটি তারগুলিকে অতিক্রম করতে দেয়। এটি PCB গ্রাউন্ডিং পয়েন্ট, টার্মিনাল সংযোগ এবং বৈদ্যুতিক ফিড-থ্রু অ্যাপ্লিকেশনের জন্য মূল্যবান যেখানে স্থান সীমিত। টিন-ধাতুপট্টাবৃত পিতল DIN 7340 rivets সোল্ডারযোগ্য সংযোগের জন্য বিশেষভাবে সাধারণ।

চামড়া পণ্য, ব্যাগ, এবং পাদুকা

ফ্যাশন এবং চামড়া শিল্পগুলি বেল্টের ছিদ্র, ব্যাগের শক্তিশালীকরণ, জুতার আইলেট এবং স্ট্র্যাপ সংযুক্তির জন্য ডিআইএন 7340 রিভেটগুলির উপর খুব বেশি নির্ভর করে। টিউবুলার রিভেটের জন্য প্রয়োজনীয় কম সেটিং ফোর্স চামড়া এবং ফ্যাব্রিকের মতো নরম উপাদানের ক্ষতি প্রতিরোধ করে।

মোটরগাড়ি এবং মহাকাশ উপাদান

DIN 7340 rivets স্বয়ংচালিত অভ্যন্তরীণ, HVAC নালী সমাবেশ, হালকা ফিক্সচার, এবং অ-কাঠামোগত অ্যারোস্পেস অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয় যেখানে ওজন হ্রাস এবং ক্ষয় প্রতিরোধের অগ্রাধিকার।

শিল্প এবং যন্ত্রপাতি অ্যাপ্লিকেশন

সিঁড়ি, ইলেকট্রনিক্স এনক্লোজার, হিট এক্সচেঞ্জার ফিন এবং আসবাবপত্র ফ্রেম সব উদাহরণ যেখানে DIN 7340 টিউবুলার রিভেটগুলি সাশ্রয়ী স্থায়ী যোগদান প্রদান করে।

উপাদান বিকল্প এবং নির্বাচন

DIN 7340 একাধিক বেস উপকরণের জন্য অনুমতি দেয়। নীচের সারণীটি সাধারণ বিকল্পগুলি এবং তাদের সেরা উপযুক্ত অ্যাপ্লিকেশনগুলির সংক্ষিপ্ত বিবরণ দেয়৷

টানা টিউবিং থেকে তৈরি ডিআইএন 7340-সঙ্গত রিভেটগুলি গভীর-আঁকানো ফাঁপা রিভেটগুলির তুলনায় একটি সুবিধা দেয়: নলাকার আকৃতি অভিন্ন প্রাচীরের বেধ নিশ্চিত করে, যা ইনস্টলেশনের সময় অনুমানযোগ্য রোল গঠনে অনুবাদ করে।

ডাইমেনশনাল স্পেসিফিকেশন – ফর্ম এ বনাম ফর্ম বি

ফর্ম A (ফ্ল্যাট / প্যান হেড)

ফর্ম A নিম্ন প্রোফাইল সহ একটি সমতল মাথা বৈশিষ্ট্যযুক্ত। এটি সাধারণ-উদ্দেশ্য বেঁধে রাখার জন্য সবচেয়ে সাধারণ কনফিগারেশন যেখানে একটি ফ্লাশ বা লো-প্রোফাইল ফিনিস গ্রহণযোগ্য।

ফর্ম A (ফ্ল্যাট হেড) এর জন্য উদাহরণ মাত্রা:

ফর্ম A সহনশীলতাগুলি সাধারণত শঙ্কের ব্যাসের জন্য ±0.05 মিমি এবং মাথার ব্যাসের জন্য ±0.10 মিমি অনুসরণ করে।

ফর্ম B (নর্ল্ড রাউন্ড / রোল্ড হেড)

ফর্ম বি একটি বৃত্তাকার মাথা প্রোফাইল বৈশিষ্ট্য. ঘূর্ণিত প্রান্ত একটি সমাপ্ত চেহারা প্রদান করে এবং প্রায়শই দৃশ্যমান অ্যাপ্লিকেশনের জন্য বা যেখানে আরও আলংকারিক ফিনিস প্রয়োজন হয় তার জন্য বেছে নেওয়া হয়।

উদাহরণস্বরূপ, একটি Würth ক্যাটালগ তালিকায় দস্তার প্রলেপ সহ একটি ফর্ম B ইস্পাত রিভেট দেখায়: d1 = 8 মিমি, মাথার ব্যাস = 12 মিমি, মাথার উচ্চতা = 1.4 মিমি, দৈর্ঘ্য = 8 মিমি, ওজন = 1.500 গ্রাম।

কিছু নির্দিষ্ট অ্যাপ্লিকেশনে উন্নত আঁকড়ে ধরার জন্য ফর্ম B-তে মাথার উপর নর্লিং অন্তর্ভুক্ত থাকতে পারে, যদিও এটি প্রস্তুতকারকের দ্বারা পরিবর্তিত হয়।

ইনস্টলেশন - DIN 7340 Rivets এর জন্য কি কাজ করে

একটি টিউবুলার রিভেট সঠিকভাবে সেট করার জন্য তিনটি ভেরিয়েবলের দিকে মনোযোগ দেওয়া প্রয়োজন: গর্তের আকার, রিভেট দৈর্ঘ্য এবং টুলিং।

গর্ত আকার

গর্ত সঠিকভাবে মাপ করা আবশ্যক। বাইরের ব্যাস (d1) এর উপরে +0.10 মিমি-এর বেশি না হওয়া বাঞ্ছনীয়। যদি গর্তটি খুব বড় হয়, তাহলে মাথা তৈরি হওয়ার আগে টিউবটি অভ্যন্তরীণভাবে ফিতে হবে। যদি গর্তটি খুব শক্ত হয় তবে পাতলা প্রাচীরটি বিভক্ত হতে পারে।

রিভেট দৈর্ঘ্য গণনা

একটি আদর্শ রোল-ওভার ক্লিঞ্চের জন্য, প্রয়োজনীয় রিভেট দৈর্ঘ্য হল:

মোট উপাদানের পুরুত্ব + (0.5 থেকে 0.7) × d1

উদাহরণ: 3 মিমি ব্যাসের রিভেটের সাথে 2.0 মিমি মোট পুরুত্বের দুটি শীট যুক্ত করা:

দৈর্ঘ্য = 2.0 + (0.6 × 3.0) = 3.8 মিমি।

অত্যধিক দৈর্ঘ্য ব্যবহার করা একটি অগোছালো, অস্থির ক্লিঞ্চের দিকে পরিচালিত করে। খুব কম ব্যবহার করলে কার্ল সঠিকভাবে গঠন করতে পারে না।

টুলিং

সর্বদা একটি পালিশ, শক্ত ইস্পাত ফ্লারিং পাঞ্চ ব্যবহার করুন। রাইভেটিং ডাই ডিজাইন করা উচিত যাতে রিভেট শ্যাফ্টকে ধীরে ধীরে প্রশস্ত করা যায় যাতে বাকলিং প্রতিরোধ করা যায়। একটি ধারালো কাঁধের পরিবর্তে ধীরে ধীরে ফ্লেয়ার দিয়ে ডাইকে আকার দেওয়া একটি অভিন্ন 360° রোল তৈরি করে।

গুণমান এবং সার্টিফিকেশন

DIN 7340 DIN স্ট্যান্ডার্ড কমিটি ফাস্টেনার (FMV) দ্বারা রক্ষণাবেক্ষণ করা হয়। মানটি পর্যায়ক্রমে পর্যালোচনা এবং আপডেট করা হয়, 2011 সংস্করণটি বর্তমান প্রকাশের সাথে।

Nuote মেটাল তৈরি করেDIN 7340 rivetsইস্পাত, স্টেইনলেস স্টিল, তামা, অ্যালুমিনিয়াম এবং পিতলের মধ্যে, সমতল, নিকেল-ধাতুপট্টাবৃত, এবং টিন-ধাতুপট্টাবৃত সহ ফিনিস সহ। মাপ গ্রাহকের অঙ্কন অনুযায়ী তৈরি করা যেতে পারে. কোম্পানিটি ISO 9001:2015 সার্টিফিকেশন সহ চালায়, চালানের আগে 100% QC পরিদর্শন সহ। স্ট্যান্ডার্ড অর্ডারের জন্য 20,000 টুকরা MOQ সহ স্টক করা মাপের জন্য বিনামূল্যে নমুনা পাওয়া যায়।

DIN 7340-সঙ্গতিপূর্ণ rivets বিজোড় টানা টিউবিং থেকে তৈরি করা হয়, যা গভীর-আঁকানো বিকল্পগুলির তুলনায় আরও সামঞ্জস্যপূর্ণ প্রাচীর বেধ প্রদান করে। এটি এমন অ্যাপ্লিকেশনগুলির জন্য প্রাসঙ্গিক যেখানে তারের উত্তরণের জন্য অভ্যন্তরীণ বোর পরিষ্কার থাকতে হবে বা যেখানে অভিন্ন রোল গঠন গুরুত্বপূর্ণ।

DIN 7340 Rivets দিয়ে শুরু করা

আপনি যদি বর্তমানে উল্লেখ করেনDIN 7340 rivetsঅথবা আপনার সমাবেশের জন্য একটি প্রমিত টিউবুলার রিভেটে স্যুইচ করার কথা বিবেচনা করছেন, দ্রুততম পথ হল নমুনার অনুরোধ করা।

আপনার মোট উপাদানের স্ট্যাকের বেধ, পছন্দসই শ্যাঙ্ক ব্যাস (d1) এবং পছন্দের উপাদান সরবরাহ করুন। Nuote Metals প্রস্তাবিত দৈর্ঘ্য গণনা করবে এবং পরীক্ষার জন্য আপনাকে নমুনা পাঠাবে।
