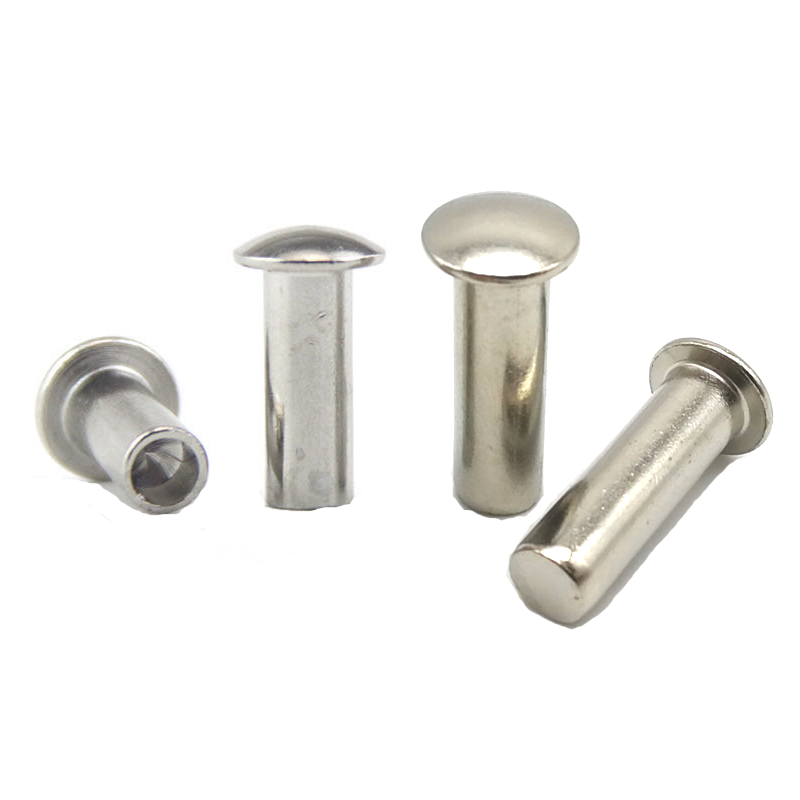

প্যান হেড রিভেটস

প্যান মাথা rivetsএকটি বৃত্তাকার মাথা এবং একটি সমতল মাথার মধ্যে কিছু প্রয়োজন হলে ইঞ্জিনিয়াররা যা নির্দিষ্ট করে। প্যান হেডের একটি বৃত্তাকার মাথার চেয়ে চওড়া ভারবহন পৃষ্ঠ রয়েছে (1.8–2.2× শ্যাঙ্ক ব্যাস বনাম 1.6-1.8×) তবে একটি সমতল মাথার চেয়ে মাথার উচ্চতা বেশি। সংক্ষিপ্ত সোজা সাইডওয়াল এটিকে একটি পরিষ্কার, সমাপ্ত চেহারা দেয় যা ভারী না দেখে দৃশ্যমান সমাবেশগুলিতে ভালভাবে বসে থাকে।

যখন একটি বৃত্তাকার মাথা খুব বিশিষ্ট হয় এবং একটি চ্যাপ্টা মাথা খুব কম হয়, তখন প্যান হেড উত্তর হয়।

প্যান বনাম রাউন্ড বনাম ফ্ল্যাট - যেখানে প্যান হেড ফিট করে

কখন প্যান হেড বেছে নেবেন:

• আপনি একটি বৃত্তাকার মাথার চেয়ে বেশি ভারবহন এলাকা চান তবে একটি সমতল মাথার চেয়ে বেশি মাথার উচ্চতা চান
• রিভেট দৃশ্যমান এবং চেহারা বিষয় হবে
• আপনি একটি বৃত্তাকার মাথার বাল্ক ছাড়া একটি পরিষ্কার, সমাপ্ত চেহারা প্রয়োজন
• ক্লিয়ারেন্স মাঝারি – সমতল মাথার জন্য যথেষ্ট টাইট নয়, গোলাকার মাথার জন্য যথেষ্ট খোলা নয়

আমরা যা তৈরি করি - দুটি ডিজাইন, পাঁচটি উপাদান

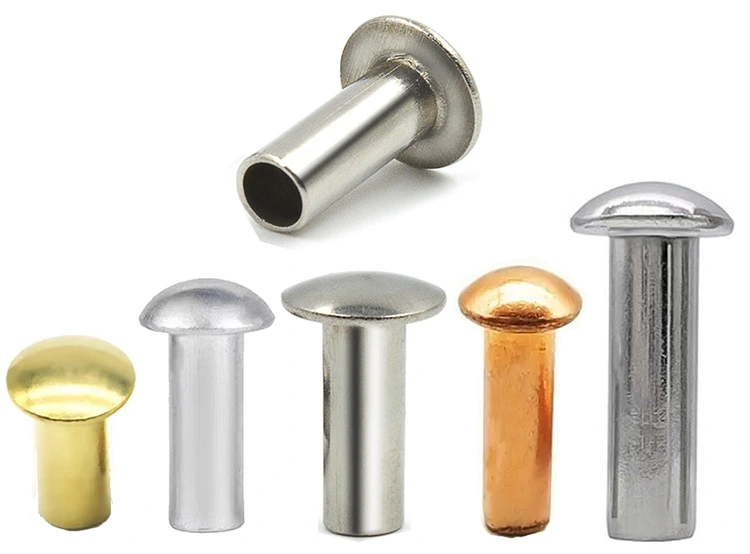

প্যান মাথা rivetsকঠিন এবং আধা-টিউবুলার ডিজাইনে উপলব্ধ। ছোট সোজা সাইডওয়াল জ্যামিতির কারণে এই হেড স্টাইলের জন্য সম্পূর্ণ টিউবুলার উপলব্ধ নয়।

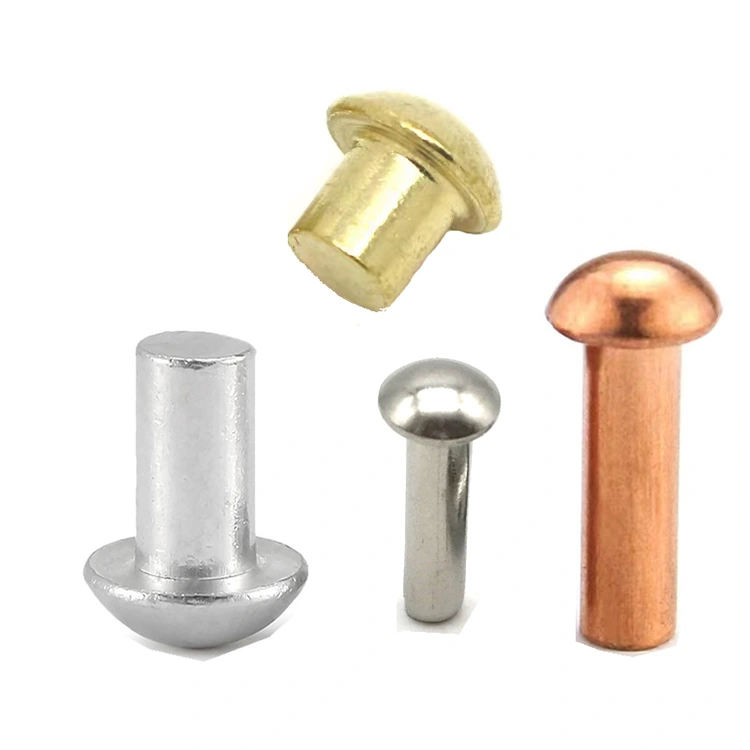

উপলব্ধ উপকরণ:নিম্ন-কার্বন ইস্পাত, স্টেইনলেস স্টিল (304/316), পিতল (C2680), তামা (C11000), অ্যালুমিনিয়াম (5052/5056)

সমাপ্তি:জিঙ্ক-ধাতুপট্টাবৃত, কালো অক্সাইড, নিষ্ক্রিয়, বার্ণিশ, নিকেল-ধাতুপট্টাবৃত, প্রাচীন, অ্যানোডাইজড, প্লেইন - উপাদানের উপর নির্ভর করে।

একটি বাস্তব আবেদন – বাণিজ্যিক কফি মেশিন হাউজিং

বাণিজ্যিক কফি মেশিনের একটি প্রস্তুতকারক বৃত্তাকার হেড রিভেট ব্যবহার করে বাইরের হাউজিং প্যানেলগুলি একত্রিত করছিল। বৃত্তাকার মাথাগুলি সমাপ্ত মেশিনে লক্ষণীয়ভাবে প্রসারিত হয়েছে, ব্র্যান্ডটি যে প্রিমিয়াম চেহারাটি চেয়েছিল তা থেকে বিচ্ছিন্ন। ফ্ল্যাট হেড রিভেটগুলি বিবেচনা করা হয়েছিল, কিন্তু হাউজিং ডিজাইনে প্যানেলের পিছনে সীমিত জায়গা ছিল – ধাতুকে খুব বেশি পাতলা না করে কাউন্টারসিঙ্কিং সম্ভব ছিল না। ডিজাইন টিমের গোলাকার মাথার চেয়ে কম প্রোফাইলের সাথে একটি রিভেট দরকার ছিল কিন্তু কাউন্টারসিঙ্কিং প্রয়োজন ছাড়াই।

নুওট মেটালস সরবরাহ করেছে স্টেইনলেস স্টিল প্যান হেড সেমি-টিউবুলার রিভেট – 4.0 মিমি শ্যাঙ্ক, 8.0 মিমি প্যান হেড, 8.0 মিমি ব্যারেল দৈর্ঘ্য, প্যাসিভেটেড ফিনিস। প্যানের মাথাটি আসল গোলাকার মাথার চেয়ে নীচে বসেছিল, হাউজিংটিকে একটি পরিষ্কার চেহারা দেয়। ছোট সোজা সাইডওয়ালটি একটি গম্বুজ ছাড়াই একটি সমাপ্ত চেহারা তৈরি করেছে। আধা-টিউবুলার গহ্বরটি শক্তি কম রাখে, পাতলা হাউজিং প্যানেলের বিকৃতি রোধ করে।

প্রস্তুতকারক 100টি মেশিনে 500টি রিভেট পরীক্ষা করেছে। সমাবেশ এবং ক্ষেত্রের পরীক্ষার পরে, কোন শিথিলকরণ, কোন ক্ষয় নেই। ডিজাইন দল ভবিষ্যতের সব মডেলের জন্য নতুন হেড স্টাইল অনুমোদন করেছে। তারা এখন বার্ষিক 100,000 পিস ব্যাচে প্যান হেড রিভেট অর্ডার করে।

স্ট্যান্ডার্ড বিকল্প - আপনার স্পেসিফিকেশন কাস্টম

প্যান মাথা rivetsআপনার সঠিক প্রয়োজনীয়তা তৈরি করা হয়. যেহেতু প্রতিটি অ্যাপ্লিকেশনের আলাদা আলাদা ক্লিয়ারেন্স এবং উপস্থিতির প্রয়োজন রয়েছে, তাই আমরা স্ট্যান্ডার্ড প্যান হেড মাপ স্টক করি না – প্রতিটি অর্ডার কাস্টম-উত্পাদিত হয়।

আপনার কাছ থেকে আমাদের যা দরকার:

• শ্যাঙ্ক ব্যাস - 1.5 মিমি থেকে 8.0 মিমি
• মাথার ব্যাস - আপনার ভারবহন পৃষ্ঠের প্রয়োজনের সাথে মিলে যায়
• মাথার উচ্চতা - আপনার ক্লিয়ারেন্সের প্রয়োজনের সাথে মিলে গেছে
• সামগ্রিক দৈর্ঘ্য - বা আপনার মোট উপাদান স্ট্যাক বেধ
• উপাদান - ইস্পাত, স্টেইনলেস, পিতল, তামা বা অ্যালুমিনিয়াম
• নকশা - কঠিন বা আধা-টিউবুলার
• ফিনিশ - দস্তা, প্যাসিভেটেড, ল্যাক্যারড, নিকেল, অ্যানোডাইজড ইত্যাদি।

আমরা সুপারিশ করি:আপনি যদি মাথার ব্যাস বা উচ্চতা সম্পর্কে নিশ্চিত না হন তবে আমাদের একটি অঙ্কন বা আপনার সমাবেশের একটি নমুনা পাঠান। আমরা আপনার আবেদনের জন্য সর্বোত্তম প্যান হেড মাত্রা সুপারিশ করব।

নমুনা সীসা সময়:কাস্টম প্যান হেড স্পেসিফিকেশনের জন্য 5-10 দিন। বিস্তারিত প্রয়োজনীয়তার জন্য, আমাদের বিক্রয় দলের সাথে যোগাযোগ করুন.

আমরা কীভাবে প্যান হেডস তৈরি করি - সোজা প্রাচীর যা পার্থক্য করে

প্যান হেড দেখতে সহজ - একটি গম্বুজ একটি সোজা সাইডওয়াল সহ। কিন্তু সেই সোজা প্রাচীরের জন্য সুনির্দিষ্ট ডাই ডিজাইন প্রয়োজন। অত্যধিক টেপার, এবং এটি একটি বৃত্তাকার মাথা মত দেখায়. খুব কম, এবং মাথার উচ্চতা বেমানান হয়ে যায়।

আমরা যা নিয়ন্ত্রণ করি:

• প্রাচীর কোণ - সাইডওয়াল অবশ্যই সোজা হতে হবে, টেপারড নয়। এটি পরিষ্কার, সমাপ্ত চেহারা তৈরি করে যা প্যান হেডকে গোলাকার মাথা থেকে আলাদা করে।
• মুকুট ব্যাসার্ধ - মাথার উপরের অংশটি সামান্য গম্বুজযুক্ত, সম্পূর্ণ সমতল নয়। আমাদের ডাইস একটি নির্দিষ্ট মুকুট ব্যাসার্ধে কাটা হয় যা ক্লাসিক প্যান হেড প্রোফাইলের সাথে মেলে।
• কোণার ব্যাসার্ধ - মাথা থেকে শ্যাঙ্কে রূপান্তর অবশ্যই মসৃণ হতে হবে। একটি তীক্ষ্ণ কোণ চাপের ঘনত্ব তৈরি করে যা সেটিংয়ের সময় ক্র্যাকিং হতে পারে।

ফলাফল:প্যান হেডগুলি যা দেখতে পরিষ্কার, সামঞ্জস্যপূর্ণ এবং নির্ভরযোগ্যভাবে সেট করা - ব্যাচের পর ব্যাচ।

আমাদের প্রক্রিয়া:

• তারের অঙ্কন - সঠিক শ্যাঙ্ক ব্যাস (±0.02 মিমি) এ আঁকা উপাদান
• কাট-অফ - ফাঁকা দৈর্ঘ্যে কাঁটা
• প্রথম আঘাত - ফাঁকা বর্গক্ষেত্র এবং কেন্দ্রীভূত
• দ্বিতীয় ধাক্কা (প্রি-ফর্মিং) – ডাই সোজা প্রাচীরের সাথে প্যানের মাথার আকার শুরু করে
• তৃতীয় আঘাত (মুদ্রাকরণ) - মাথার চূড়ান্ত আকৃতি এবং বেধ
• চতুর্থ আঘাত (যদি প্রয়োজন হয়) - ঘুষি আধা-টিউবুলারের জন্য গহ্বর তৈরি করে
• ছাঁটাই - ফ্ল্যাশ সরানো হয়েছে
• টাম্বলিং - মাইক্রো-burrs মুছে ফেলা হয়েছে
• প্রলেপ বা লেপ - নির্দিষ্ট হিসাবে প্রয়োগ করা হয়

একটি রিভেট, আটটি চেক - কিভাবে আমরা নিশ্চিত করি যে প্রতিটি প্যান হেড সঠিক

আমরা ভাগ্য বিশ্বাস করি না. প্রতিটি ব্যাচপ্যান মাথা rivetsআমাদের কারখানা ছাড়ার আগে আটটি পৃথক মানের গেটের মধ্য দিয়ে যায়। নীতিটি সহজ: তাড়াতাড়ি পরিমাপ করুন, প্রায়শই পরিমাপ করুন এবং কখনও অনুমান করবেন না।

কাঁচামাল ব্যাস চেক- ইনকামিং তার একটি লেজার মাইক্রোমিটার দিয়ে পরিমাপ করা হয়। ব্যাস সহনশীলতা: ±0.02 মিমি। এই পরিসরের বাইরের যেকোন কয়েল আমাদের হেডার স্পর্শ করার আগেই প্রত্যাখ্যান করা হয়।

কাঁচামালের কঠোরতা পরীক্ষা- প্রতিটি কয়েল থেকে একটি নমুনা একটি রকওয়েল কঠোরতা পরীক্ষকের উপর পরীক্ষা করা হয়। গ্রহণযোগ্য পরিসর উপাদান অনুসারে পরিবর্তিত হয় (স্টিল: HRB 70–85, স্টেইনলেস: HRB 80–95, ব্রাস: HRB 60–75)।

প্রথম নিবন্ধ উপস্থিতি পরীক্ষা- টুলিং সেটআপের পরে, প্রথম 10টি রিভেটগুলিকে পরিবর্ধনের অধীনে দৃশ্যত পরিদর্শন করা হয়। আমরা ফাটল, ফ্ল্যাশ, অমসৃণ মাথা বা পৃষ্ঠের চিহ্নগুলি সন্ধান করি। কোনো দৃশ্যমান ত্রুটি প্রেস বন্ধ করে দেয়।

প্রথম নিবন্ধ মাত্রিক চেক- একই 10টি রিভেট একটি অপটিক্যাল তুলনাকারীতে পরিমাপ করা হয়। মাথার ব্যাস, মাথার উচ্চতা, শ্যাঙ্ক ব্যাস, মোট দৈর্ঘ্য এবং গহ্বরের গভীরতা (আধা-টিউবুলারের জন্য) উত্পাদন শুরু করার আগে অবশ্যই অঙ্কন সহনশীলতার মধ্যে থাকতে হবে।

প্রক্রিয়াধীন চেক-ভর উৎপাদনের সময়, অপারেটর প্রতি 500 টুকরা 5 rivets টান. মাত্রাগুলি ডিজিটাল ক্যালিপার এবং গহ্বরের গভীরতার জন্য একটি গো/নো-গো গেজ দিয়ে যাচাই করা হয়। যেকোন ড্রিফট টুলিং সামঞ্জস্যকে ট্রিগার করে।

টেস্ট সেটিং (ট্রায়াল রিভেটিং)- প্রতি 2,000 টুকরা, আমরা একটি প্রতিনিধি উপাদান নমুনায় 3 টি রিভেট সেট করি (আপনার সমাবেশের মতো একই বেধ এবং টাইপ)। ক্লিঞ্চটি প্রতিসাম্য এবং নিবিড়তার জন্য পরিদর্শন করা হয়। কোন আলগা বা ফাটল rivets গ্রহণ করা হয়.

লবণ স্প্রে পরীক্ষা (যদি প্রয়োজন হয়)- আউটডোর বা ধাতুপট্টাবৃত rivets জন্য, আমরা ASTM B117 লবণ স্প্রে পরীক্ষার জন্য আমাদের ল্যাবে নমুনা পাঠাই। ব্যাচের সাথে একটি শংসাপত্র জারি করা হয়।

চূড়ান্ত বহির্গামী পরিদর্শন- প্যাকেজিংয়ের আগে, প্রতিটি রিভেট একটি অপটিক্যাল বাছাই মেশিনের মধ্য দিয়ে যায়। ক্যামেরাগুলি মাথার ব্যাস, মাথার উচ্চতা, শ্যাঙ্ক ব্যাস, মোট দৈর্ঘ্য এবং গহ্বরের গভীরতা পরীক্ষা করে। প্রত্যাখ্যানগুলি স্বয়ংক্রিয়ভাবে বের হয়ে যায়। একটি র্যান্ডম AQL নমুনা (স্তর II, 1.0) তারপর ম্যানুয়াল যাচাইয়ের জন্য টানা হয়।

একটি প্যান হেড রিভেট যা আটটি ধাপে টিকে আছে তা আমাদের কারখানা ছেড়ে যাওয়ার জন্য প্রস্তুত। আমরা পাঁচ বছরের জন্য প্রতিটি চেকের রেকর্ড রাখি।

আপনি আসলে যা পান - আমরা যা তৈরি করেছি তার একটি সম্পূর্ণ রেকর্ড

আমরা শুধু rivets জাহাজ না. আমরা ঠিক কি উত্পাদিত হয়েছিল এবং কীভাবে এটি যাচাই করা হয়েছিল তার একটি রেকর্ড প্রেরণ করি।

প্যাকেজ অন্তর্ভুক্ত:

• উপাদান শংসাপত্র - রাসায়নিক রচনা এবং ব্যবহৃত কুণ্ডলীর প্রসার্য শক্তি
• পরিদর্শন শীট - ব্যাচ থেকে 10টি রিভেটের প্রকৃত পরিমাপ
• ফিনিশ সার্টিফিকেট - XRF দ্বারা যাচাইকৃত প্লেটিং বেধ (যদি প্রযোজ্য হয়)
• কনফর্মেন্স ডকুমেন্ট - আমাদের QA ম্যানেজার দ্বারা স্বাক্ষরিত, ব্যাচ-ট্রেসযোগ্য

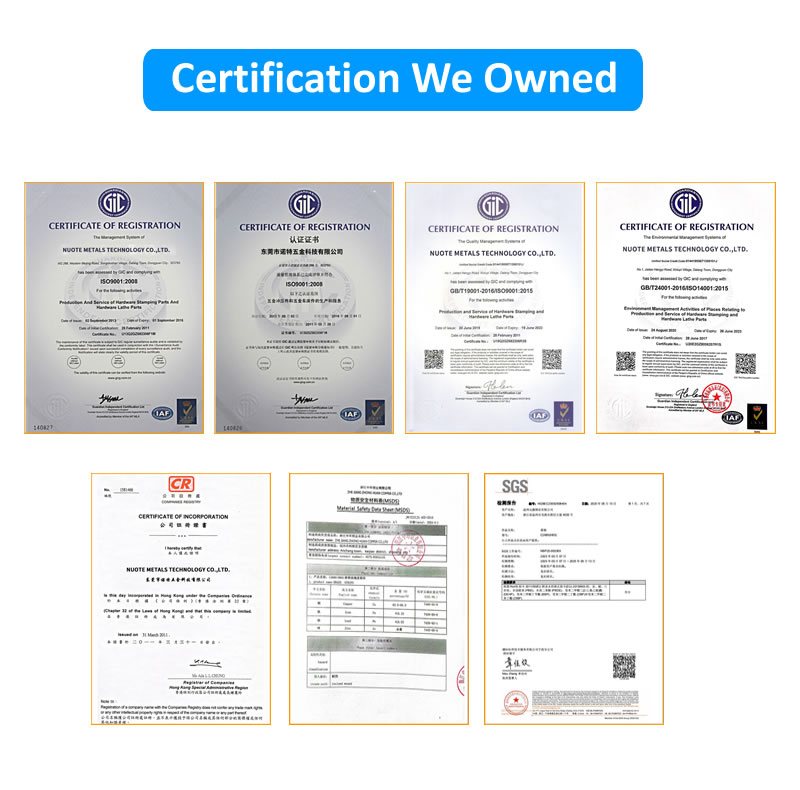

এতে প্রত্যয়িত:ISO 9001:2015, RoHS, REACH

যেখানে প্যান হেড রিভেট ব্যবহার করা হয়

• বাণিজ্যিক যন্ত্রপাতি - কফি মেশিন, খাদ্য সরঞ্জাম, ভেন্ডিং মেশিন - দৃশ্যমান সমাবেশ যেখানে চেহারা গুরুত্বপূর্ণ
• আসবাবপত্র – অফিসের আসবাবপত্র, শেল্ভিং, ডিসপ্লে ইউনিট – দৃশ্যমান জয়েন্টগুলির জন্য একটি পরিষ্কার ফিনিস প্রয়োজন
• স্বয়ংচালিত - অভ্যন্তরীণ ট্রিম, যন্ত্র প্যানেল, আসন উপাদান - যেখানে উপস্থিতি এবং মাঝারি ক্লিয়ারেন্স মিলিত হয়
• ইলেকট্রনিক্স - ঘের, চ্যাসিস, কন্ট্রোল প্যানেল - যেখানে রিভেট দৃশ্যমান কিন্তু ভারী হওয়া উচিত নয়
• চিকিৎসা সরঞ্জাম - ডিভাইস হাউজিং, যন্ত্র সমাবেশ - যেখানে স্বাস্থ্যবিধি এবং চেহারা উভয়ই গুরুত্বপূর্ণ
• শিল্প সরঞ্জাম - কন্ট্রোল প্যানেল, মেশিন গার্ড - যেখানে একটি পেশাদার ফিনিস প্রয়োজন
• সাধারণ উত্পাদন - যে কোনও সমাবেশ যেখানে গোলাকার মাথাটি খুব ভারী এবং সমতল মাথাটি খুব কম

তিনটি প্রশ্ন আমরা প্রায়ই উত্তর করি

প্রশ্ন 1: প্যান হেড দেখতে একটি গোলাকার মাথার মতো। পার্থক্য ঠিক কি?

উত্তর: প্যান হেডের গম্বুজ এবং শ্যাঙ্কের মধ্যে একটি ছোট সোজা সাইডওয়াল রয়েছে। একটি বৃত্তাকার মাথা হল উপর থেকে শ্যাঙ্ক পর্যন্ত একটি অবিচ্ছিন্ন বক্ররেখা। এই সোজা প্রাচীর প্যান হেডকে একটি বিস্তৃত ভারবহন পৃষ্ঠ (1.8–2.2× শ্যাঙ্ক ব্যাস বনাম 1.6-1.8×) এবং একটি সামান্য নিম্ন প্রোফাইল দেয়। চাক্ষুষ পার্থক্য সূক্ষ্ম কিন্তু তাৎপর্যপূর্ণ - প্যান হেড আরও "ডিজাইন করা" এবং কম "শিল্পগত" দেখায়। আপনি তাদের পাশাপাশি ধরে রাখলে, সোজা দেয়াল হল উপহার।

প্রশ্ন 2: কোন হেড স্টাইল ভোক্তা পণ্যগুলিতে সবচেয়ে পেশাদার দেখায়?

উত্তর: ভোক্তা পণ্যগুলির জন্য যেখানে চেহারা গুরুত্বপূর্ণ, প্যান হেড প্রায়শই সেরা পছন্দ। এটির একটি পরিষ্কার, সমাপ্ত চেহারা রয়েছে - বৃত্তাকার মাথার চেয়ে বেশি পরিমার্জিত (যা শিল্প দেখাতে পারে) এবং ফ্ল্যাট মাথার চেয়ে অনেক বেশি (যা খুব কম দেখাতে পারে)। সোজা সাইডওয়াল এটিকে একটি "পরিকল্পিত" চেহারা দেয় যা গুণমানের সংকেত দেয়। আপনি যদি প্রিমিয়াম কফি মেশিন, উচ্চমানের আসবাবপত্র এবং ভোক্তা ইলেকট্রনিক্সের দিকে তাকান, আপনি দেখতে পাবেন প্যান হেড রিভেটগুলি শুধুমাত্র একটি কার্যকরী ফাস্টেনার নয়, ডিজাইন উপাদান হিসাবে ইচ্ছাকৃতভাবে ব্যবহার করা হয়েছে৷

প্রশ্ন 3: একটি নির্দিষ্ট মাথা ব্যাস সহ কাস্টম প্যান হেড রিভেটগুলির জন্য সাধারণ লিড টাইম কী?

উত্তর: কাস্টম প্যান হেড রিভেটের জন্য, টাইমলাইন আমাদের নতুন টুলিং তৈরি করতে হবে কিনা তার উপর নির্ভর করে। যদি আপনার মাথার ব্যাস আমাদের বিদ্যমান টুলিং সীমার মধ্যে হয়, নমুনা সীসা সময় 5-10 দিন। যদি আমাদের নতুন ডাইস ডিজাইন এবং কাটতে হয়, টুলিং ফ্যাব্রিকেশনে 15-20 দিন সময় লাগে, তারপরে নমুনা উৎপাদন হয়। আপনার স্পেসিফিকেশন সহ আমাদের বিক্রয় দলের সাথে যোগাযোগ করুন, এবং আমরা আপনাকে একটি সঠিক টাইমলাইন দেব। আমরা স্ট্যান্ডার্ড প্যান হেড ডাইমেনশনে টুলিংয়ের জন্য চার্জ করি না - শুধুমাত্র সম্পূর্ণ কাস্টম হেড প্রোফাইলের জন্য।
