যথার্থ মেটাল স্ট্যাম্পিং

আপনার গাড়ির ইঞ্জিনকে ধরে রাখা বন্ধনী থেকে শুরু করে আপনার ফোনের ব্যাটারি সংযোগকারী টার্মিনাল পর্যন্ত,নির্ভুল ধাতু মুদ্রাঙ্কনউপাদান সর্বত্র আছে. এগুলি হল ধাতব টুকরা যা আমরা প্রতিদিন যে পণ্যগুলি ব্যবহার করি তার আকার, গঠন এবং কার্যকারিতা দেয়। Nuote Metals-এ, আমরা এই উপাদানগুলিকে লক্ষ লক্ষ – নির্ভুলভাবে, ধারাবাহিকভাবে এবং সাশ্রয়ীভাবে উৎপাদন করি।

যথার্থ মেটাল স্ট্যাম্পিং কি?

এটি একটি উত্পাদন প্রক্রিয়া যা কাস্টম-ইঞ্জিনিয়ারড ডাইসের সাথে লাগানো স্ট্যাম্পিং প্রেসের মাধ্যমে কয়েল বা শীট মেটাল খাওয়ানোর মাধ্যমে ধাতব উপাদান তৈরি করে। প্রেসটি ধাতুকে কাটতে, বাঁকতে, গঠন করতে বা ছিদ্র করার জন্য একটি সমাপ্ত আকারে উচ্চ শক্তি প্রয়োগ করে – প্রায়শই একটি একক স্ট্রোক বা একটি প্রগতিশীল ক্রমানুসারে।

ঢালাই বা ফরজিংয়ের বিপরীতে, স্ট্যাম্পিংয়ের জন্য উপাদান গলানোর প্রয়োজন হয় না। এটি ঠান্ডা গঠনের মাধ্যমে ঘরের তাপমাত্রায় ধাতুকে আকার দেয়, যা উপাদানটির মূল যান্ত্রিক বৈশিষ্ট্য সংরক্ষণ করে। ফলাফল হল একটি উপাদান যা শক্তিশালী, মাত্রাগতভাবে নির্ভুল এবং সমাবেশের জন্য প্রস্তুত – সেকেন্ডারি প্রসেসিংয়ের অতিরিক্ত খরচ বা সময় ছাড়াই।

নির্ভুল ধাতু স্ট্যাম্পিং সাধারণ অংশ তৈরি করতে পারে - মাঝখানে একটি ছিদ্র সহ একটি ফ্ল্যাট ওয়াশার - বা জটিল উপাদান - একাধিক বাঁক, ছিদ্রযুক্ত ছিদ্র এবং এমবসড বৈশিষ্ট্য সহ একটি গভীর-আঁকা হাউজিং। জটিলতা ডাই ডিজাইন এবং প্রতিটি প্রেস স্ট্রোকে সঞ্চালিত অপারেশনের সংখ্যার উপর নির্ভর করে।

স্ট্যাম্পিং বনাম বিকল্প প্রক্রিয়া - কেন স্ট্যাম্পিং জিতেছে

যখন আপনাকে প্রচুর পরিমাণে ধাতব অংশ তৈরি করতে হবে, তখন স্ট্যাম্পিং প্রায়শই উপলব্ধ সবচেয়ে কার্যকর পদ্ধতি।

একবার ডাই তৈরি হয়ে গেলে, প্রতিটি অতিরিক্ত অংশের প্রান্তিক খরচ খুব কম। এটি স্ট্যাম্পিংকে 10,000 পিস এবং তার উপরে উত্পাদন রানের জন্য আদর্শ পছন্দ করে তোলে।

আমাদের স্ট্যাম্পিং ক্ষমতা - প্রেস, উপকরণ এবং প্রক্রিয়া

প্রেস ক্যাপাসিটি

আমরা 25 টন থেকে 200 টন পর্যন্ত প্রেস সহ একটি আধুনিক স্ট্যাম্পিং সুবিধা পরিচালনা করি। এই পরিসীমা আমাদের সূক্ষ্ম ইলেকট্রনিক উপাদান থেকে বড় স্ট্রাকচারাল স্বয়ংচালিত যন্ত্রাংশ সবকিছু পরিচালনা করতে দেয়।

উপাদান বিকল্প

স্ট্যাম্পিং প্রসেস উপলব্ধ

মাত্রিক সহনশীলতা

আমরা উপাদান বেধ এবং অংশ জ্যামিতির উপর ভিত্তি করে শক্ত সহনশীলতা ধরে রাখি। বেশিরভাগ বৈশিষ্ট্যের জন্য, আমরা গর্তের অবস্থান, ফাঁকা কনট্যুর এবং বাঁকানো কোণগুলির জন্য ±0.05 মিমি বজায় রাখি। ±0.01 মিমি পর্যন্ত যথার্থ সহনশীলতা অনুরোধের ভিত্তিতে উপলব্ধ।

একটি বাস্তব অ্যাপ্লিকেশন - ইভি প্রস্তুতকারকের জন্য ব্যাটারি টার্মিনাল

একটি বৈদ্যুতিক গাড়ির ব্যাটারি প্যাক প্রস্তুতকারকের তাদের সেল-থেকে-বাসবার সংযোগের জন্য একটি উচ্চ-ভলিউম টার্মিনাল উপাদান প্রয়োজন। টার্মিনালের জন্য ±0.05 মিমি অবস্থানের মধ্যে একাধিক ছিদ্রযুক্ত ছিদ্র, একটি টাইট ব্যাসার্ধ সহ একটি 90° বাঁক এবং সামঞ্জস্যপূর্ণ বৈদ্যুতিক কর্মক্ষমতার জন্য একটি মুদ্রাযুক্ত যোগাযোগ পৃষ্ঠের প্রয়োজন। বার্ষিক ভলিউম ছিল 500,000 টুকরা – CNC মেশিনের জন্য অনেক বেশি, একটি সাধারণ ব্ল্যাঙ্কিং ডাইয়ের জন্য খুব জটিল।

আমরা নয়টি স্টেশন সহ একটি প্রগতিশীল ডাই ডিজাইন করেছি: পাইলট ছিদ্র ছিদ্র করা, বাইরের কনট্যুরটি ফাঁকা করা, যোগাযোগের পৃষ্ঠটি তৈরি করা, বাঁকানো এবং চূড়ান্ত কাটঅফ। প্রগতিশীল ডাই প্রতি মিনিটে 80 স্ট্রোকে চলে, প্রলেপ দেওয়ার জন্য প্রস্তুত সমাপ্ত টার্মিনাল তৈরি করে। গ্রাহক 18 দিনের মধ্যে প্রথম নমুনা এবং 30 দিনের মধ্যে উত্পাদন অংশ পেয়েছেন। 18 মাস উৎপাদনের পর, ডাই শূন্য মাত্রিক প্রত্যাখ্যান সহ 1.5 মিলিয়নেরও বেশি টার্মিনাল তৈরি করেছে।

যেখানে এটি ব্যবহার করা হয়

যথার্থ ধাতু স্ট্যাম্পিং উপাদানগুলি কার্যত প্রতিটি শিল্পে পাওয়া যায়:

• মোটরগাড়ি- বন্ধনী, ঘের, সংযোগকারী, সেন্সর হাউজিং, সিটবেল্ট উপাদান, নিষ্কাশন সিস্টেম অংশ

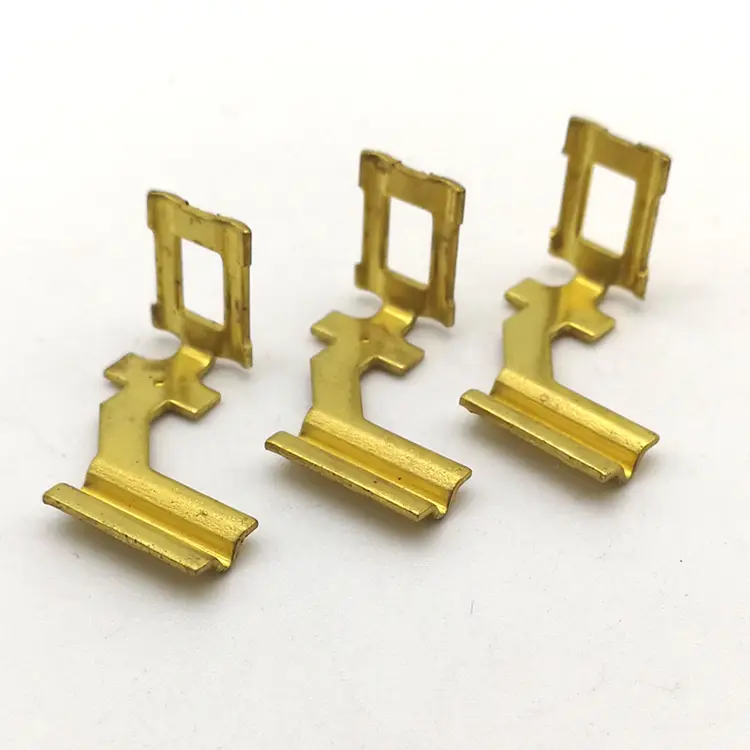

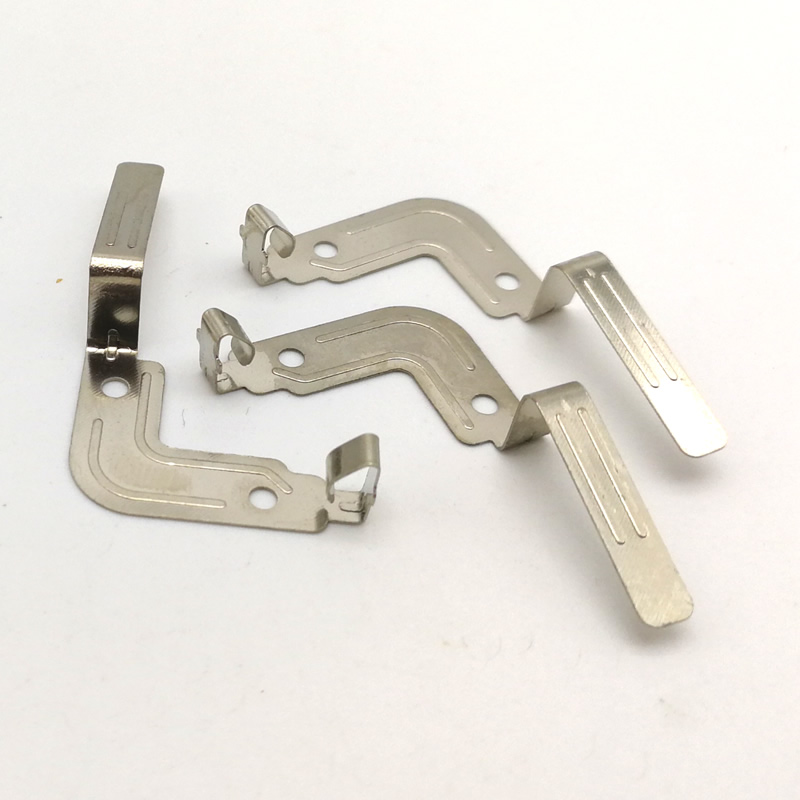

• ইলেকট্রনিক্স- শিল্ডিং ক্যান, টার্মিনাল, পরিচিতি, সংযোগকারী, হিট সিঙ্ক
• মেডিকেল ডিভাইস- অস্ত্রোপচারের যন্ত্রের উপাদান, ডায়াগনস্টিক সরঞ্জামের আবাসন, ইমপ্লান্টযোগ্য ডিভাইস ঘের
• মহাকাশ- বন্ধনী, ফাস্টেনার, ঘের, অভ্যন্তরীণ ট্রিম উপাদান
• নবায়নযোগ্য শক্তি- সোলার প্যানেল মাউন্টিং ক্লিপ, ব্যাটারি এনক্লোজার উপাদান, ইনভার্টার চ্যাসিস
• এইচভিএসি- ডাক্টওয়ার্ক উপাদান, ফ্যান হাউজিং, নিয়ন্ত্রণ প্যানেল
• আসবাবপত্র এবং হার্ডওয়্যার- কব্জা, বন্ধনী, সংযোগকারী, আলংকারিক ছাঁটা
• টেলিযোগাযোগ- শিল্ডিং উপাদান, সংযোগকারী হাউজিং, বেস স্টেশন সরঞ্জাম অংশ

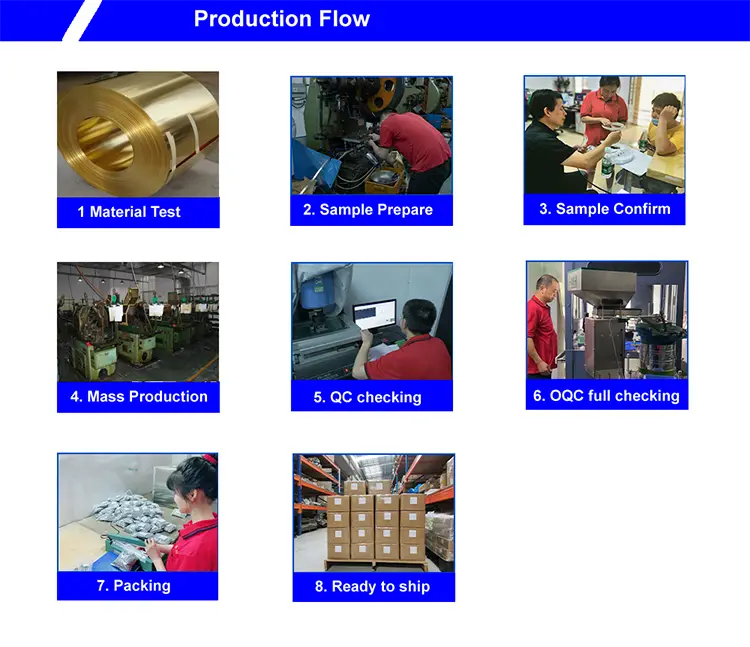

আমরা কীভাবে স্ট্যাম্পিং উপাদান তৈরি করি - ডিজাইন থেকে ডেলিভারি পর্যন্ত

ধাপ 1: ডিজাইন এবং DFM পর্যালোচনা

আপনি একটি 2D অঙ্কন বা 3D মডেল (STEP, IGES, বা PDF) প্রদান করেন। আমাদের প্রকৌশলীরা উত্পাদনযোগ্যতার জন্য ডিজাইন পর্যালোচনা করেন - রেডিআই, সহনশীলতা, উপাদানের বেধ এবং বাঁকের দিক পরীক্ষা করা। টুলিং খরচ কমাতে এবং আংশিক কর্মক্ষমতা উন্নত করতে আমরা 2-3 কর্মদিবসের মধ্যে DFM প্রতিক্রিয়া প্রদান করি।

ধাপ 2: টুলিং ডিজাইন এবং ফেব্রিকেশন

আমরা আমাদের নিজস্ব স্ট্যাম্পিং ডাইস ইন-হাউস ডিজাইন এবং তৈরি করি। এই উল্লম্ব ইন্টিগ্রেশন আমাদের দ্রুত লিড টাইম, কম টুলিং খরচ এবং সম্পূর্ণ মান নিয়ন্ত্রণ দেয়। টুল ইস্পাত নির্বাচন (D2, A2, বা উচ্চ-ভলিউমের জন্য কার্বাইড) আপনার উপাদান এবং ভলিউমের প্রয়োজনীয়তার সাথে মেলে।

ধাপ 3: নমুনা এবং প্রথম নিবন্ধ পরিদর্শন

আমরা কোন অতিরিক্ত চার্জ ছাড়াই 20টি নমুনা টুকরা পর্যন্ত উত্পাদন করি (অনুমোদিত টুলিংয়ের জন্য)। আমরা একটি অপটিক্যাল তুলনাকারীতে প্রতিটি মাত্রা পরিমাপ করি এবং একটি সম্পূর্ণ প্রথম নিবন্ধ পরিদর্শন (FAI) রিপোর্ট প্রদান করি। আপনি উত্পাদন শুরু করার আগে পরিদর্শন এবং অনুমোদন.

ধাপ 4: উত্পাদন এবং গুণমান নিয়ন্ত্রণ

সম্পূর্ণ উত্পাদন আপনার PO পরিমাণ অনুযায়ী সঞ্চালিত হয়. প্রক্রিয়াধীন পরিদর্শন সংজ্ঞায়িত বিরতিতে ঘটে (প্রতি 500-2,000 টুকরা)। AQL প্রতি চূড়ান্ত র্যান্ডম স্যাম্পলিং (ANSI/ASQ Z1.4)। প্রতিটি ব্যাচ প্যাকেজিংয়ের আগে 100% মাত্রিকভাবে পরিদর্শন করা হয়।

ধাপ 5: সেকেন্ডারি অপারেশন এবং শিপিং

আমরা ইন-হাউস এবং অংশীদারিত্বমূলক সেকেন্ডারি পরিষেবাগুলি অফার করি: ডিবারিং, ট্যাপিং, ওয়েল্ডিং, প্লেটিং (জিঙ্ক, নিকেল, টিন), পাউডার লেপ এবং অ্যানোডাইজিং৷ অংশগুলি আপনার স্পেসিফিকেশন অনুযায়ী প্যাকেজ করা হয় - বাল্ক, ট্রে, রিল বা ব্যাগ - এবং সম্পূর্ণ ডকুমেন্টেশন সহ পাঠানো হয়।

গুণমানের নিশ্চয়তা - আমরা কী পরীক্ষা করি, কেন এটি গুরুত্বপূর্ণ

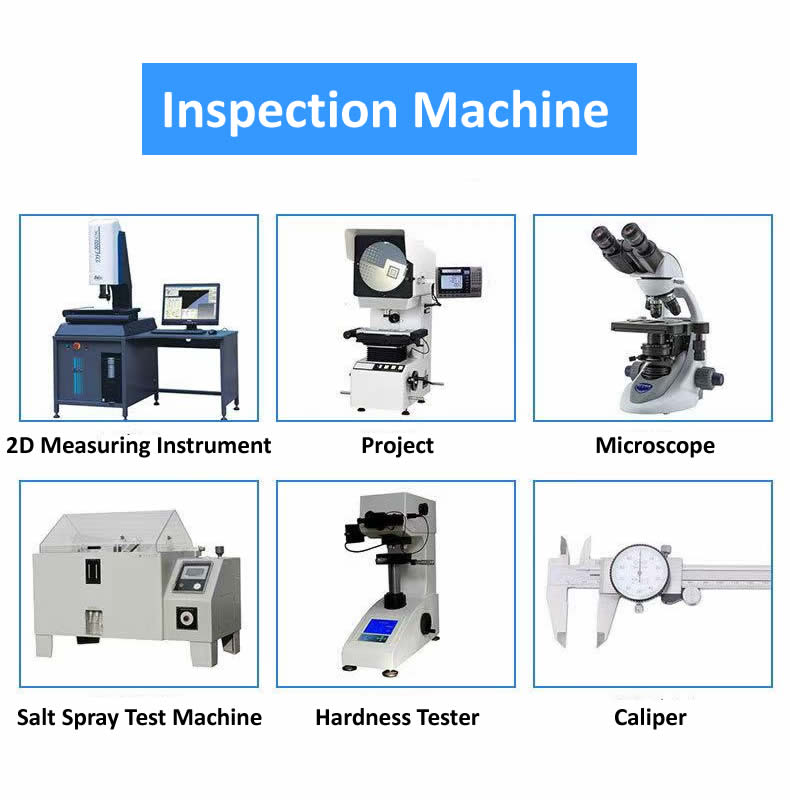

আমাদের পরিদর্শন সরঞ্জাম:

• 2.5D চিত্র পরিমাপ সিস্টেম- সম্পূর্ণ কনট্যুর পরিমাপ, গর্ত অবস্থান, ঘনত্ব
• প্রোফাইল প্রজেক্টর (অপটিক্যাল তুলনাকারী)- গহ্বর গভীরতা, বাঁক কোণ, প্রান্ত ব্যাসার্ধ
• লেজার মাইক্রোমিটার- উচ্চ-গতি, অ-যোগাযোগ ব্যাস পরিমাপ
• রকওয়েল কঠোরতা পরীক্ষক- কাঁচামালের কঠোরতা যাচাইকরণ
• লবণ স্প্রে টেস্ট চেম্বার-জারা প্রতিরোধের পরীক্ষা (ASTM B117)
• স্পেকট্রোমিটার- ইনকামিং কয়েলের উপাদানের গঠন যাচাইকরণ

সমস্ত সরঞ্জাম স্বীকৃত তৃতীয় পক্ষের ল্যাব দ্বারা বার্ষিক ক্যালিব্রেট করা হয়। পরিদর্শন রেকর্ড পাঁচ বছর ধরে রাখা হয়।

আপনার অর্ডার - আমরা আপনাকে কি পাঠাই

যখন আপনার নির্ভুল ধাতু স্ট্যাম্পিং উপাদানগুলি আসে, তখন আপনি কী উত্পাদিত হয়েছিল এবং কীভাবে এটি যাচাই করা হয়েছিল তার একটি সম্পূর্ণ রেকর্ড পাবেন।

আপনি বাক্সে যা পাবেন:

• সিল প্যাকেজিং অংশ- অংশ নম্বর, ব্যাচ নম্বর এবং পরিমাণ সহ লেবেলযুক্ত
• উপাদান শংসাপত্র- মূল কয়েল থেকে রাসায়নিক গঠন এবং প্রসার্য বৈশিষ্ট্য
• প্রথম প্রবন্ধ পরিদর্শন (FAI) রিপোর্ট- সম্পূর্ণ মাত্রিক যাচাইকরণ (নতুন সরঞ্জামগুলির জন্য)
• মাত্রিক পরিদর্শন প্রতিবেদন- উত্পাদন ব্যাচ থেকে প্রকৃত পরিমাপ
• কলাই শংসাপত্র- XRF দ্বারা যাচাইকৃত বেধ (যদি প্রযোজ্য হয়)
• সামঞ্জস্যের শংসাপত্র- আমাদের QA ম্যানেজার দ্বারা স্বাক্ষরিত, ব্যাচ-ট্রেসযোগ্য

এতে প্রত্যয়িত:ISO 9001:2015, RoHS, REACH

তিনটি প্রশ্ন আমরা প্রায়ই উত্তর করি

প্রশ্ন: "নির্ভুল ধাতু স্ট্যাম্পিংয়ের জন্য সর্বনিম্ন অর্ডার পরিমাণ (MOQ) কী?"

উত্তর: নতুন ডেডিকেটেড টুলিংয়ের প্রয়োজনের অংশগুলির জন্য, আমাদের সাধারণ MOQ হল 5,000-10,000 টুকরো টুলিং খরচ পরিমাপ করার জন্য। যাইহোক, আমরা প্রোটোটাইপিংয়ের জন্য নমনীয় পরিমাণ অফার করি - অস্থায়ী নরম টুলিং বা লেজার কাটিং ব্যবহার করে 50-500 টুকরা (বাঁকানো ছাড়া সমতল অংশগুলির জন্য)। আমাদের বিদ্যমান স্ট্যান্ডার্ড টুলিং লাইব্রেরি ব্যবহার করে যে অংশগুলি তৈরি করা যেতে পারে, আমরা 100 টুকরা থেকে শুরু করে অর্ডার গ্রহণ করি। একটি কাস্টম উদ্ধৃতি জন্য আপনার অঙ্কন জমা দিন. আমরা টুলিং অনুমোদনের পরে বিনামূল্যে 20 নমুনা টুকরা পর্যন্ত অফার করি (গ্রাহক শিপিং প্রদান করে)।

প্রশ্ন: "নির্ভুল ধাতু স্ট্যাম্পিংয়ের জন্য সাধারণ সীসা সময় কি?"

উত্তর: লিড সময় অংশ জটিলতা এবং টুলিং প্রয়োজনীয়তার উপর নির্ভর করে। সিঙ্গেল-অপারেশন ব্ল্যাঙ্কিং বা পিয়ার্সিং টুল (কম্পাউন্ড ডাই) সহ সাধারণ অংশগুলির জন্য, টুলিং ফ্যাব্রিকেশন সাধারণত 15-20 ব্যবসায়িক দিন সময় নেয়। প্রথম নমুনা টুলিং সমাপ্তির 3-5 দিন পরে পাওয়া যায়। জটিল অংশগুলির জন্য একাধিক স্টেশন (বাঁকানো, অঙ্কন, কয়েনিং) সহ প্রগতিশীল ডাইস প্রয়োজন, টুলিং লিড টাইম 25-40 ব্যবসায়িক দিনের মধ্যে। আমরা একটি অতিরিক্ত ফি জন্য দ্রুত টুলিং অফার. প্রোটোটাইপ টুলিং (অ্যালুমিনিয়াম বা হালকা ইস্পাত ব্যবহার করে নরম টুলিং) 7-10 দিনের মধ্যে কম-ভলিউম বৈধতা রানের জন্য তৈরি করা যেতে পারে।

প্রশ্ন: "আমি কীভাবে একটি নির্ভুল ধাতু স্ট্যাম্পিং প্রকল্পের সাথে শুরু করব?"

উত্তর: শুরু করা সোজা। আমাদের একটি 2D অঙ্কন (PDF) বা 3D মডেল (STEP, IGES, বা SolidWorks) পাঠান মাত্রা, সহনশীলতা এবং নির্দিষ্ট উপাদান সহ। আপনার আনুমানিক বার্ষিক বা অর্ডার পরিমাণ এবং কোনো পৃষ্ঠ ফিনিস প্রয়োজনীয়তা অন্তর্ভুক্ত করুন। এই তথ্যের সাথে, আমরা 24 ঘন্টার মধ্যে একটি বাজেটের উদ্ধৃতি এবং 3-5 কার্যদিবসের মধ্যে টুলিং ব্রেকডাউন সহ একটি দৃঢ় উদ্ধৃতি প্রদান করি। সাধারণ অংশগুলির জন্য, আমরা একটি হাতের স্কেচ বা মাত্রা সহ পরিষ্কার ফটোগ্রাফ থেকে উদ্ধৃত করতে পারি। আমরা বিনামূল্যে DFM বিশ্লেষণও অফার করি - আমরা আপনার নকশা পর্যালোচনা করব এবং টুলিং শুরু করার আগে উন্নতির পরামর্শ দেব।

নুওট ধাতু - ডংগুয়ান, চীন। ISO 9001:2015 প্রত্যয়িত। বিনামূল্যে DFM পর্যালোচনা এবং নমুনা উপলব্ধ. আপনার অঙ্কনের সাথে আমাদের সাথে যোগাযোগ করুন - আমরা টুলিং খরচ, টুকরা মূল্য এবং লিড টাইম সহ 24 ঘন্টার মধ্যে প্রতিক্রিয়া জানাব।
