মুদ্রাঙ্কন ছোট অংশ

ধাতু গঠনের জগতে, আকার অনন্য চ্যালেঞ্জ উপস্থাপন করে। ছোট ছোট অংশগুলিকে স্ট্যাম্পিং করার জন্য - উপাদানগুলি যা মাত্র কয়েক মিলিমিটার জুড়ে পরিমাপ করে বা একটি গ্রামের ভগ্নাংশের ওজন করে - বিশেষ সরঞ্জাম, টুলিং এবং প্রক্রিয়া নিয়ন্ত্রণ প্রয়োজন। একটি ছোট বুর বা একটি 0.02 মিমি ডাইমেনশনাল শিফট একটি সম্পূর্ণ ব্যাচকে অব্যবহারযোগ্য করে তুলতে পারে।

Nuote ধাতুজন্য বিশেষভাবে উত্সর্গীকৃত উত্পাদন লাইন আছেছোট অংশ মুদ্রাঙ্কন. আমাদের প্রেস, ফিড এবং ডাইসগুলি ইলেকট্রনিক্স, মেডিকেল ডিভাইস, ঘড়ি তৈরি এবং নির্ভুল স্বয়ংচালিত সিস্টেমে ব্যবহৃত ক্ষুদ্রাকৃতির উপাদানগুলির জন্য অপ্টিমাইজ করা হয়েছে। আমরা প্রতি মিনিটে 1,200 স্ট্রোক পর্যন্ত গতিতে স্ট্যাম্পিং ছোট অংশ তৈরি করি, সহনশীলতা ±0.01 মিমি ধরে রাখা হয়।

স্ট্যাম্পিং ছোট অংশ কি?

মুদ্রাঙ্কন ছোট অংশধাতব উপাদানগুলি সাধারণত দ্বারা চিহ্নিত করা হয়:

সর্বোচ্চ মাত্রা – যেকোনো দিক থেকে 30 মিমি এর নিচে

উপাদান বেধ - সাধারণত 0.1 মিমি থেকে 1.5 মিমি

ওজন - প্রায়শই 5 গ্রামের কম

জটিলতা - একাধিক বাঁক, ছিদ্র করা গর্ত, এমবসড বৈশিষ্ট্য বা কয়েনযুক্ত পৃষ্ঠগুলি অন্তর্ভুক্ত থাকতে পারে

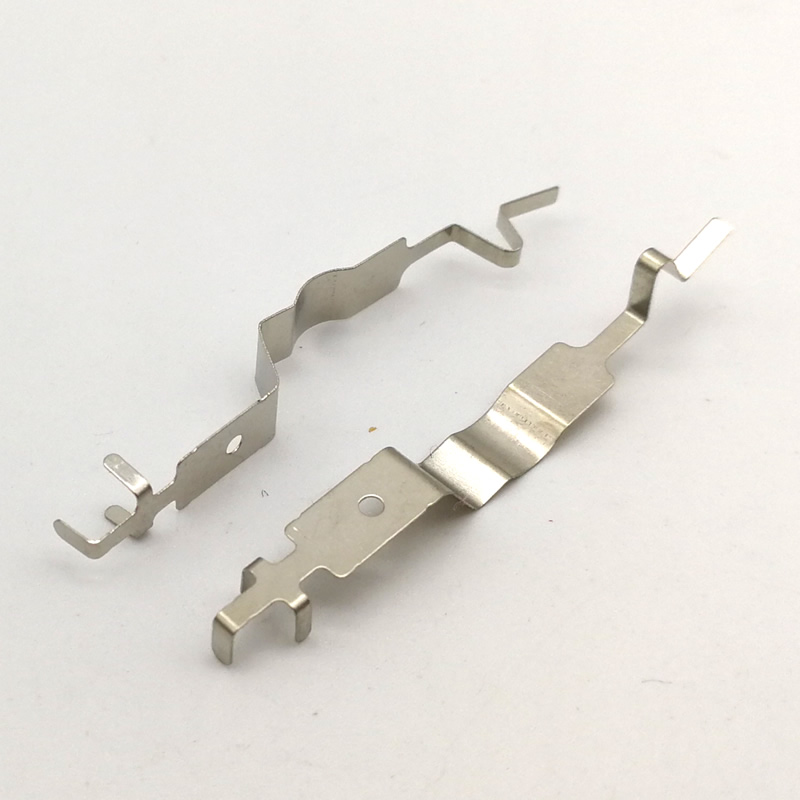

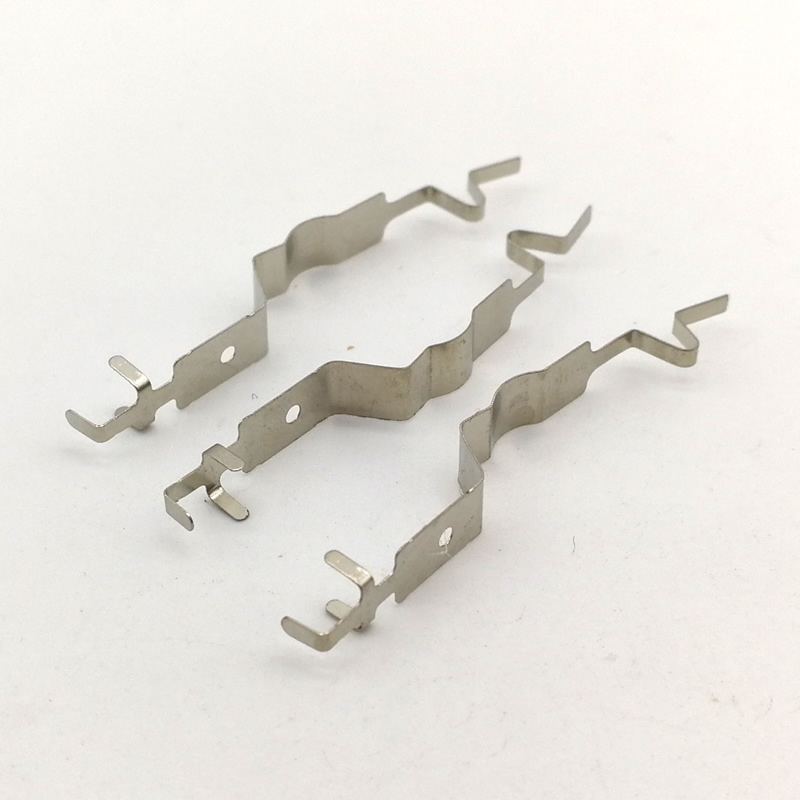

ছোট অংশে স্ট্যাম্পিং করার উদাহরণগুলির মধ্যে রয়েছে সংযোগকারী পিন, স্প্রিং কন্টাক্ট, শিল্ড কভার, ব্যাটারি টার্মিনাল, ঘড়ির লিঙ্ক, সেন্সর বন্ধনী এবং অস্ত্রোপচারের যন্ত্রের টিপস।

এর অর্থনীতিছোট অংশ মুদ্রাঙ্কনঅনন্য যদিও টুকরা মূল্য কম, টুলিং ঘন (প্রতি ডাই অনেক গহ্বর), এবং মানের প্রয়োজনীয়তা ব্যতিক্রমীভাবে উচ্চ। নিউট মেটাল স্কেলে নির্ভরযোগ্যতা প্রদানের জন্য প্রক্রিয়াটিকে পরিমার্জিত করেছে।

কেন ছোট অংশ স্ট্যাম্পিং জন্য Nuote ধাতু চয়ন করুন?

ছোট অংশের জন্য বিশেষায়িত প্রেস

স্ট্যান্ডার্ড স্ট্যাম্পিং প্রেসের জন্য আদর্শ নয়ছোট অংশ মুদ্রাঙ্কন. Nuote মেটাল উচ্চ গতির, নির্ভুল প্রেসগুলি পরিচালনা করে:

শর্ট স্ট্রোকের দৈর্ঘ্য - 10 মিমি থেকে 30 মিমি (এয়ার টাইম কমায়, এসপিএম বাড়ায়)

কম্পন-স্যাঁতসেঁতে ফ্রেম - উচ্চ গতিতে ডাই অ্যালাইনমেন্ট বজায় রাখে

±0.02 মিমি নির্ভুলতার সাথে সার্ভো ফিড - পাতলা, সরু কুণ্ডলীর জন্য অপরিহার্য

ইন-ডাই সেন্সর - ভুল ফিড, পার্ট ইজেকশন এবং টুল পরিধান সনাক্ত করুন

ক্ষুদ্র বৈশিষ্ট্যের জন্য ডিজাইন করা টুলিং

জন্য আমাদের মৃত্যুছোট অংশ মুদ্রাঙ্কনব্যবহার করুন:

মাইক্রো-গ্রাউন্ড কার্বাইড খোঁচা - ব্যাস 0.3 মিমি হিসাবে ছোট

টংস্টেন কার্বাইড সন্নিবেশ - উচ্চ-চক্র পরিধান সহ্য করে

ইতিবাচক অংশ ইজেকশন - এয়ার বা স্প্রিং পিন আটকে যাওয়া প্রতিরোধ করে

অপটিক্যাল ভেরিফিকেশন স্টেশন - গুরুত্বপূর্ণ মাত্রার জন্য ইন-ডাই ক্যামেরা

ক্লিনরুম এবং হ্যান্ডলিং প্রোটোকল

ছোট অংশগুলি সহজেই হারিয়ে যায় বা দূষিত হয়।Nuote ধাতুবজায় রাখে:

ডেডিকেটেড ছোট-অংশের প্যাকেজিং লাইন - অ্যান্টি-স্ট্যাটিক ট্রে, টেপ-এন্ড-রিল, বা কাস্টম ব্যাগ

চৌম্বক এবং কম্পনশীল ফিডার - স্বয়ংক্রিয় গণনা এবং প্যাকিংয়ের জন্য

100% চাক্ষুষ পরিদর্শন - খালি চোখে অদৃশ্য পৃষ্ঠের ত্রুটিগুলির জন্য বড় করা

ছোট অংশ স্ট্যাম্পিং জন্য প্রযুক্তিগত বিশেষ উল্লেখ

উপাদান বিকল্প

ছোট অংশ স্ট্যাম্পিং জন্য মাত্রিক ক্ষমতা

Nuote ধাতুনিম্নলিখিত সহনশীলতা অর্জন করেছোট অংশ মুদ্রাঙ্কন.

উত্পাদনের গতি এবং আয়তন

দ্রষ্টব্য:ছোট অংশ মুদ্রাঙ্কনকম আয়তনে লেজার কাটিং বা রাসায়নিক এচিং ব্যবহার করে আরও লাভজনক হতে পারে।Nuote ধাতুউদ্ধৃতিতে প্রক্রিয়া সুপারিশ প্রদান করে।

স্ট্যাম্পিং ছোট অংশের জন্য সাধারণ ডাই কনফিগারেশন

Nuote ধাতুউচ্চ-ভলিউমের জন্য বহু-সারি ডাই ব্যবহার করেছোট অংশ মুদ্রাঙ্কন, স্ট্রিপ বর্জ্য হ্রাস এবং প্রেস স্ট্রোক প্রতি আউটপুট বৃদ্ধি.

মুদ্রাঙ্কন ছোট অংশ অ্যাপ্লিকেশন

Nuote ধাতুসরবরাহমুদ্রাঙ্কন ছোট অংশs শিল্প যেখানে ক্ষুদ্র স্কেলে নির্ভুলতা মিশন-গুরুত্বপূর্ণ।

ইলেকট্রনিক্স এবং সংযোগকারী

USB এবং HDMI সংযোগকারী পিন (পিতল বা ফসফর ব্রোঞ্জ)

সিম কার্ড ধারক পরিচিতি (স্টেইনলেস স্টীল, নিকেল-ধাতুপট্টাবৃত)

পরিধানযোগ্য জন্য ব্যাটারি বসন্ত পরিচিতি

শিল্ডিং আঙ্গুল এবং গ্রাউন্ড ক্লিপ (বেরিলিয়াম কপার)

সেন্সর এবং LEDs জন্য সীসা ফ্রেম

মেডিকেল ডিভাইস

সার্জিক্যাল স্ট্যাপলার অ্যাভিল এবং কার্তুজ উপাদান

ডেন্টাল টুল টিপস (স্টেইনলেস, ধারালো)

ইমপ্লান্টযোগ্য ডিভাইস সংযোগকারী (টাইটানিয়াম বা 316L স্টেইনলেস)

ক্যাথেটার হাব লকিং রিং

ডায়াগনস্টিক টেস্ট স্ট্রিপ পরিচিতি (সোনার ধাতুপট্টাবৃত)

মোটরগাড়ি এবং ইভি

ফিউজ বক্স টার্মিনাল (টিন-ধাতুপট্টাবৃত পিতল)

তারের জোতা ক্লিপ (বসন্ত ইস্পাত)

সেন্সর মাউন্টিং বন্ধনী (পাতলা স্টেইনলেস)

পোর্ট যোগাযোগ ব্লেড চার্জিং

ব্যাটারি ম্যানেজমেন্ট সিস্টেম বাসবার (ছোট বিন্যাস)

ঘড়ি তৈরি এবং মাইক্রো-মেকানিক্স

গিয়ার ট্রেন ব্রিজ (ব্রাস)

হ্যান্ড-সেটিং ডালপালা (আরো মেশিনের জন্য স্ট্যাম্পযুক্ত ফাঁকা)

কেস বসন্ত ক্লিপ

মুভমেন্ট স্পেসার রিং

ভোক্তা পণ্য

ইয়ারবাড চার্জিং পরিচিতি (সোনার ধাতুপট্টাবৃত স্টেইনলেস)

ড্রোন মোটর মাউন্টিং প্লেট (অ্যালুমিনিয়াম)

রিমোট কন্ট্রোল ব্যাটারি টার্মিনাল

জিপার স্লাইডার এবং টান ট্যাব (ছোট স্ট্যাম্পড স্টিল)

ব্যাকপ্যাক জন্য ফিতে উপাদান

স্ট্যাম্পিং ছোট অংশের জন্য গুণমানের নিশ্চয়তা - অনুশীলনে EEAT

Nuote ধাতুক্ষুদ্রাকৃতির উপাদানগুলির জন্য বিশেষ মানের প্রোটোকল প্রয়োগ করে।

মাইক্রো-টুলিং এর অভিজ্ঞতা

আমাদের টুলমেকারদের 0.3 মিমি ব্যাসের মতো ছোট পাঞ্চ নাকাল করার কয়েক দশকের অভিজ্ঞতা রয়েছে। প্রতি পাশে 5-8% ডাই ক্লিয়ারেন্স অর্জন করতে আমরা তারের EDM এবং জিগ গ্রাইন্ডিং ব্যবহার করি - burrs ছাড়া পাতলা উপাদান পরিষ্কার করার জন্য গুরুত্বপূর্ণ।

উচ্চ-বিবর্ধন পরিদর্শনে দক্ষতা

স্ট্যান্ডার্ড পরিমাপ সরঞ্জাম ছোট অংশ স্ট্যাম্পিং জন্য অপর্যাপ্ত. Nuote ধাতু ব্যবহার করে:

দৃষ্টি পরিমাপ সিস্টেম - সাব-মাইক্রন রেজোলিউশন সহ 100x বিবর্ধন

কীয়েন্স লেজার মাইক্রোমিটার - 1,000 রিডিং/সেকেন্ডে অ-যোগাযোগ পরিমাপ

স্ক্যানিং ইলেক্ট্রন মাইক্রোস্কোপি (SEM) - ব্যর্থতা বিশ্লেষণ এবং প্রান্তের গুণমান যাচাইয়ের জন্য (প্রয়োজন অনুসারে আউটসোর্স করা হয়)

শিল্পের মানদণ্ডের মাধ্যমে কর্তৃত্ব

আমাদেরছোট অংশ মুদ্রাঙ্কনমেনে চলুন:

ISO 9001:2015 - গুণমান ব্যবস্থাপনা

IPC-610 - ইলেকট্রনিক সমাবেশের গ্রহণযোগ্যতা (সংযোগকারী এবং যোগাযোগের অংশগুলির জন্য)

RoHS এবং রিচ - ইলেকট্রনিক্সের জন্য উপাদান সম্মতি

IATF 16949 - স্বয়ংচালিত গুণমান (স্বয়ংচালিত ছোট অংশগুলির জন্য উপলব্ধ)

100% স্বয়ংক্রিয় পরিদর্শনের মাধ্যমে বিশ্বাস করুন

সমালোচনামূলক মুদ্রাঙ্কন ছোট অংশ জন্য,Nuote ধাতুপ্রয়োগ:

ইন-ডাই অপটিক্যাল সেন্সর - 1,200 SPM এ অংশের উপস্থিতি এবং মৌলিক জ্যামিতি যাচাই করুন

পোস্ট-স্ট্যাম্প দৃষ্টি বাছাই - মাত্রিক বা পৃষ্ঠের ত্রুটিযুক্ত অংশগুলি প্রত্যাখ্যান করে

স্বয়ংক্রিয় গণনা সহ টেপ-এবং-রিল - অনুপস্থিত টুকরা ছাড়াই সঠিক পরিমাণ নিশ্চিত করে

স্ট্যাম্পিং ছোট অংশ এবং কিভাবে Nuote ধাতু তাদের সমাধান করে সাধারণ চ্যালেঞ্জ

স্ট্যাম্পিং ছোট অংশ সম্পর্কে প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

নীচে প্রাপ্ত সবচেয়ে সাধারণ প্রযুক্তিগত অনুসন্ধান আছেNuote ধাতুসম্পর্কিতছোট অংশ মুদ্রাঙ্কন.

প্রশ্ন 1: নুওট মেটাল তৈরি করতে পারে এমন ছোট অংশ স্ট্যাম্পিংয়ের সবচেয়ে ছোট আকার কী?

উত্তর: নুওট মেটাল 0.8 মিমি দৈর্ঘ্য এবং 0.3 মিমি প্রস্থ, 0.1 মিমি উপাদানের পুরুত্ব সহ স্ট্যাম্পিং ছোট অংশ তৈরি করেছে। ব্যবহারিক ন্যূনতম বৈশিষ্ট্য জটিলতার উপর নির্ভর করে। একটি সাধারণ ফ্ল্যাট ওয়াশার বা কন্টাক্ট প্যাডের জন্য, আমরা কার্বাইড টুলিং এবং হাই-স্পিড প্রেস ব্যবহার করে 0.5 মিমি ব্যাস পর্যন্ত অংশগুলি স্ট্যাম্প করতে পারি। গর্তের প্রয়োজনের অংশগুলির জন্য, ন্যূনতম গর্তের ব্যাস 0.2 মিমি (বস্তুর বেধ ≤0.15 মিমি)। বাঁক বা গঠিত বৈশিষ্ট্যযুক্ত অংশগুলির জন্য, টুলিং ক্লিয়ারেন্সের অনুমতি দেওয়ার জন্য যে কোনও মাত্রায় ন্যূনতম অংশের আকার প্রায় 1.5 মিমি। যদি আপনার স্ট্যাম্পিং ছোট অংশগুলি এই সীমার চেয়ে ছোট হয়, Nuote Metals বিকল্প প্রক্রিয়া যেমন ফটোকেমিক্যাল এচিং (PCM) বা লেজার মাইক্রো-মেশিনিং সুপারিশ করতে পারে। আমরা আপনাকে সম্ভাব্যতা পর্যালোচনার জন্য আপনার অঙ্কন জমা দিতে উত্সাহিত করি—আমাদের প্রকৌশলীরা পরামর্শ দেবেন যে স্ট্যাম্পিং প্রযুক্তিগত এবং অর্থনৈতিকভাবে কার্যকর কিনা।

প্রশ্ন 2: কিভাবে Nuote মেটাল ছোট অংশ স্ট্যাম্পিং উপর burrs নিয়ন্ত্রণ করে, বিশেষ করে যখন অংশগুলি পরিচালনা করা হবে বা সংবেদনশীল উপাদানগুলির সাথে যোগাযোগ করা হবে?

উত্তর: ছোট অংশে স্ট্যাম্পিং করার জন্য বুর নিয়ন্ত্রণ হল এক নম্বর মানের উদ্বেগ।Nuote ধাতুএকটি তিন-স্তরের পদ্ধতি ব্যবহার করে। প্রথমত, অপ্টিমাইজ করা ডাই ক্লিয়ারেন্স: পাতলা উপাদানের জন্য (0.3 মিমি-এর নিচে), আমরা প্রতি পাশে মাত্র 3-5% পাঞ্চ-টু-ডাই ক্লিয়ারেন্স বজায় রাখি, যা নাটকীয়ভাবে বুর গঠন কমায় কিন্তু পরিধান রোধ করতে কার্বাইড পাঞ্চের প্রয়োজন হয়। দ্বিতীয়ত, তীক্ষ্ণ টুল রক্ষণাবেক্ষণ: আমরা পাঞ্চ স্ট্রোকের সংখ্যাগুলি ট্র্যাক করি এবং উপাদান ঘষে যাওয়ার উপর নির্ভর করে প্রতি 500,000 থেকে 2,000,000 স্ট্রোকের পাঞ্চগুলি প্রতিস্থাপন বা পুনরায় তীক্ষ্ণ করি। তৃতীয়, সমালোচনামূলক স্ট্যাম্পিং ছোট অংশগুলির জন্য সেকেন্ডারি ডিবারিং: আমরা সিরামিক বা প্লাস্টিক মিডিয়ার সাথে কম্পনমূলক টাম্বলিং অফার করি, যা 0.01–0.03 মিমি এর একটি অভিন্ন প্রান্ত ব্যাসার্ধ তৈরি করে এবং ≤0.01 মিমি উচ্চতায় burrs সরিয়ে দেয়। এমন অংশগুলির জন্য যেগুলি কোনও সনাক্তযোগ্য বুর সহ্য করতে পারে না (যেমন, মেডিকেল ব্লেড বা বৈদ্যুতিক পরিচিতি যা অবশ্যই মিলনের পৃষ্ঠে আঁচড়াবে না), আমরা ইলেক্ট্রোপলিশিং (স্টেইনলেস স্টিলের জন্য) বা মাইক্রো-অ্যাব্রেসিভ ব্লাস্টিং অফার করি। অঙ্কনে আপনার সর্বোচ্চ অনুমোদিত burr উচ্চতা নির্দিষ্ট করুন, এবং Nuote Metals উপযুক্ত প্রক্রিয়া নির্বাচন করবে।

প্রশ্ন 3: টুলিং এবং স্ট্যাম্পিং ছোট অংশগুলির প্রথম নমুনার জন্য সাধারণ সীসা সময় কি?

একটি: জন্য সময় সীসাছোট অংশ মুদ্রাঙ্কনঅংশ জটিলতা এবং ডাই নির্মাণের উপর নির্ভর করে। সাধারণ ফ্ল্যাট অংশগুলির জন্য (ওয়াশার, ক্লিপ, টার্মিনাল) যেগুলি 2-4 স্টেশনগুলির সাথে বহু-সারি ডাই ব্যবহার করতে পারে, Nuote Metals সাধারণত অঙ্কন অনুমোদনের পরে 15-20 ব্যবসায়িক দিনের মধ্যে প্রথম নমুনা সরবরাহ করে। একাধিক বাঁক, কয়েনিং এবং পিয়ার্সিং বৈশিষ্ট্য সহ জটিল স্ট্যাম্পিং ছোট অংশগুলির জন্য 8-15টি স্টেশন সহ প্রগতিশীল ডাইস প্রয়োজন, টুলিং লিড টাইম 25-35 ব্যবসায়িক দিন থেকে। আমরা একটি ত্বরান্বিত পরিষেবা অফার করি (অতিরিক্ত 30% টুলিং ফি) যা 7-10 দিন লিড টাইম কমিয়ে দেয়। টুলিং অনুমোদনের পরে, আমরা গ্রাহক পরিদর্শনের জন্য 20 টি বিনামূল্যে নমুনা টুকরা প্রদান করি। ছোট অংশে স্ট্যাম্পিং করার জন্য উৎপাদনের লিড টাইম সাধারণত 500,000 পিস পর্যন্ত অর্ডারের জন্য 10-15 কার্যদিবস হয়, ধরে নিলাম প্লেটিং বা সেকেন্ডারি অপারেশনগুলি মানক। একটি নির্দিষ্ট সময়রেখার জন্য আপনার অংশ অঙ্কন সঙ্গে Nuote ধাতু যোগাযোগ করুন.

প্রশ্ন 4: শিপিংয়ের সময় ক্ষতি বা ক্ষতি রোধ করতে কীভাবে স্ট্যাম্পিং ছোট অংশগুলি প্যাকেজ করা হয়? আপনি স্বয়ংক্রিয় সমাবেশের জন্য টেপ এবং রিল প্রদান করতে পারেন?

উত্তর: হ্যাঁ, Nuote Metals এর জন্য একাধিক প্যাকেজিং বিকল্প অফার করেছোট অংশ মুদ্রাঙ্কন. ম্যানুয়াল অ্যাসেম্বলি বা কম-ভলিউম ব্যবহারের জন্য, আমরা হিট-সিলড ক্লোজার এবং ডেসিক্যান্ট সহ অ্যান্টি-স্ট্যাটিক পলি ব্যাগ সরবরাহ করি, সাধারণত প্রতি ব্যাগে 1,000-10,000 টুকরা (অংশের আকারের উপর নির্ভর করে)। স্বয়ংক্রিয় পিক-এন্ড-প্লেস অ্যাসেম্বলির জন্য, আমরা EIA-481 স্ট্যান্ডার্ড অনুযায়ী টেপ-এবং-রিল প্যাকেজিং অফার করি—1.0mm x 1.0mm ছোট অংশগুলির জন্য উপলব্ধ৷ আমাদের টেপ-এন্ড-রিল পরিষেবার মধ্যে রয়েছে অ্যান্টি-স্ট্যাটিক ক্যারিয়ার টেপ, নিয়ন্ত্রিত পিল ফোর্স সহ কভার টেপ এবং 7-ইঞ্চি বা 13-ইঞ্চি ব্যাসের প্লাস্টিকের রিল। খুব ছোট বা সূক্ষ্ম স্ট্যাম্পিং ছোট অংশগুলির জন্য, আমরা পৃথক পকেট সহ ওয়াফেল ট্রে (জেইডিইসি স্ট্যান্ডার্ড) অফার করি যাতে অংশগুলি একে অপরকে স্পর্শ করতে না পারে। উচ্চ-ভলিউম অর্ডারের জন্য, আমরা স্বয়ংক্রিয় গণনা এবং লেবেলিংয়ের সাথে বাল্ক প্যাকেজিং প্রদান করতে পারি। উদ্ধৃতি দেওয়ার সময় আপনার পছন্দের প্যাকেজিং পদ্ধতি নির্দিষ্ট করুন- 50,000 পিসের বেশি অর্ডারের জন্য সাধারণত টেপ-এবং-রিলের জন্য কোনও অতিরিক্ত চার্জ নেই।

কেন ছোট অংশ স্ট্যাম্পিং জন্য Nuote ধাতু সঙ্গে অংশীদার?

উৎপাদন করছেছোট অংশ মুদ্রাঙ্কনস্কেলে বিশেষ দক্ষতার প্রয়োজন যা সাধারণ স্ট্যাম্পিং দোকানগুলি প্রদান করতে পারে না। Nuote Metals অফার:

1,200 SPM-এ প্রেসের গতি - ক্ষুদ্র অংশগুলির জন্য অপ্টিমাইজ করা হয়েছে৷

±0.01 মিমি সহনশীলতা - দৃষ্টি পরিমাপ দ্বারা যাচাই করা হয়েছে

0.1 মিমি হিসাবে পাতলা উপাদান - বসন্ত ইস্পাত থেকে বেরিলিয়াম তামা পর্যন্ত

বহু-সারি মারা যায় - সমতল অংশগুলির জন্য স্ট্রোক প্রতি 16টি গহ্বর পর্যন্ত

ইন-ডাই এবং পোস্ট-স্ট্যাম্প পরিদর্শন - 100% দৃষ্টি বাছাই উপলব্ধ

টেপ-এবং-রিল প্যাকেজিং - স্বয়ংক্রিয় সমাবেশের জন্য প্রস্তুত

প্রোটোটাইপিং পরিষেবা - কম ভলিউম বৈধতার জন্য নরম টুলিং

বিনামূল্যে DFM প্রতিক্রিয়া - আমরা টুলিং করার আগে সম্ভাব্য সমস্যা চিহ্নিত করি

যোগাযোগNuote ধাতুআজ আপনার অঙ্কন জমা দিতে বা আপনার আলোচনাছোট অংশ মুদ্রাঙ্কনপ্রয়োজনীয়তা
