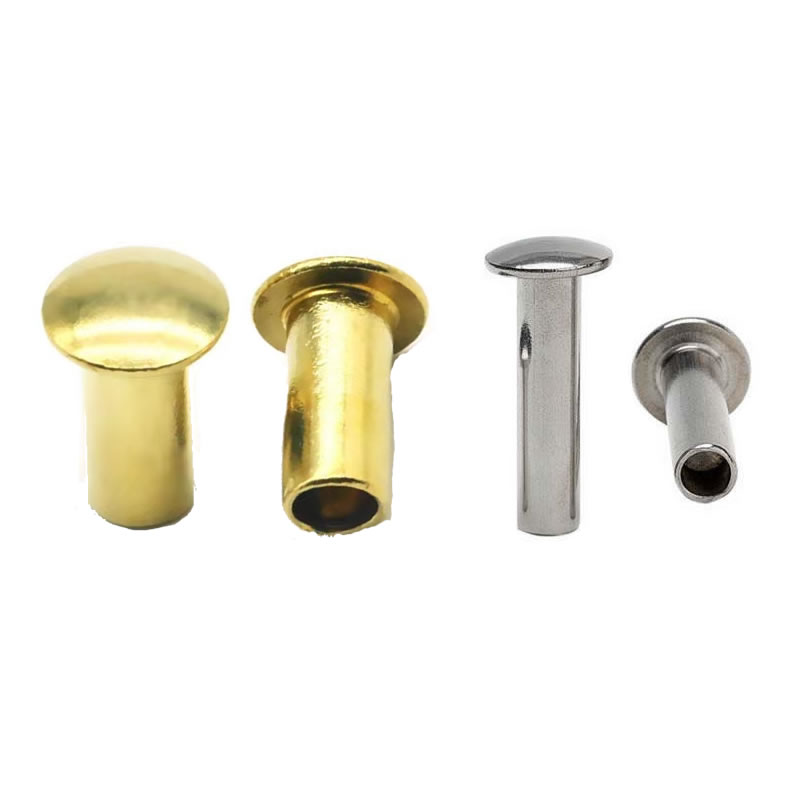

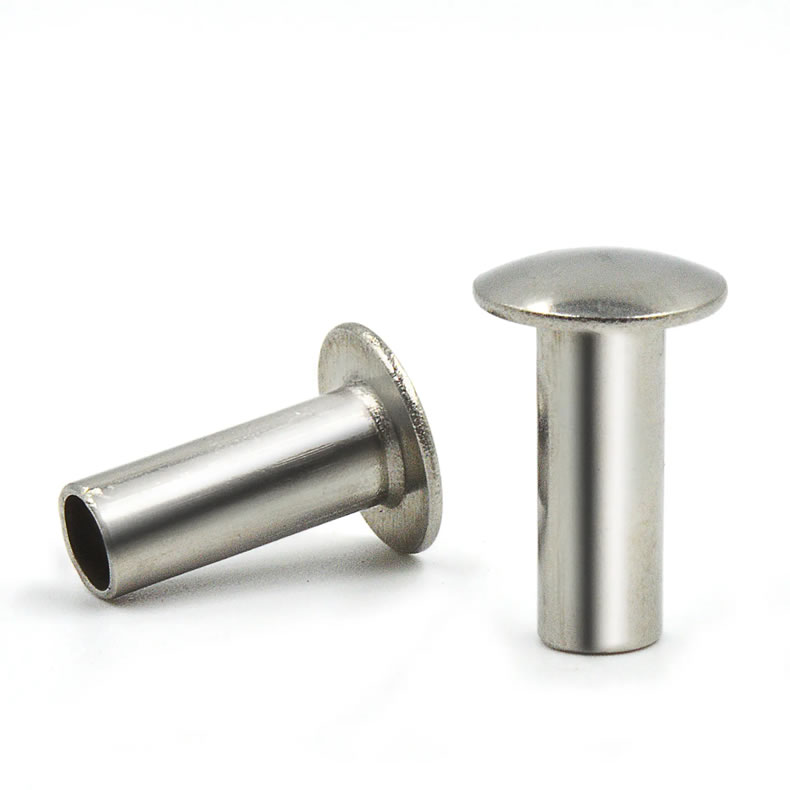

প্যান হেড সেমি হোলো রিভেটস

একটি বৃত্তাকার মাথার লম্বা গম্বুজ এবং একটি চ্যাপ্টা মাথার নিম্ন প্রোফাইলের মধ্যে প্যান মাথাটি রয়েছে। এটির একটি প্রশস্ত, সামান্য গম্বুজযুক্ত শীর্ষ রয়েছে যার একটি ছোট উল্লম্ব দিক রয়েছে - একটি প্যান উল্টে যাওয়ার মতো। অ্যাসেম্বলারদের জন্য যাদের গোলাকার মাথার চেয়ে বেশি ভারবহন এলাকা প্রয়োজন কিন্তু ফ্ল্যাট হেডের চেয়ে মাথার উচ্চতা বেশি, প্যান হেড আধা ফাঁপা রিভেট একটি ব্যবহারিক সমঝোতার প্রস্তাব দেয়।

নুওট মেটালস লো-কার্বন স্টিল, স্টেইনলেস স্টীল (304/316) এবং পিতলের কোল্ড-হেডস প্যান হেড আধা ফাঁপা রিভেট। অর্ধ-ফাঁপা গহ্বর একটি কঠিন রিভেটের তুলনায় প্রায় 70% সেটিং বল হ্রাস করে। এই পৃষ্ঠাটি আপনাকে প্রথমে প্রযুক্তিগত বিবরণ দেয়, তারপর দেখায় যে কীভাবে একজন ট্রাইপড প্রস্তুতকারক ওজন-সংরক্ষণের চ্যালেঞ্জের সমাধান করতে আমাদের রিভেটগুলি ব্যবহার করেছেন৷

প্রযুক্তিগত স্পেসিফিকেশন - আপনি যা পান

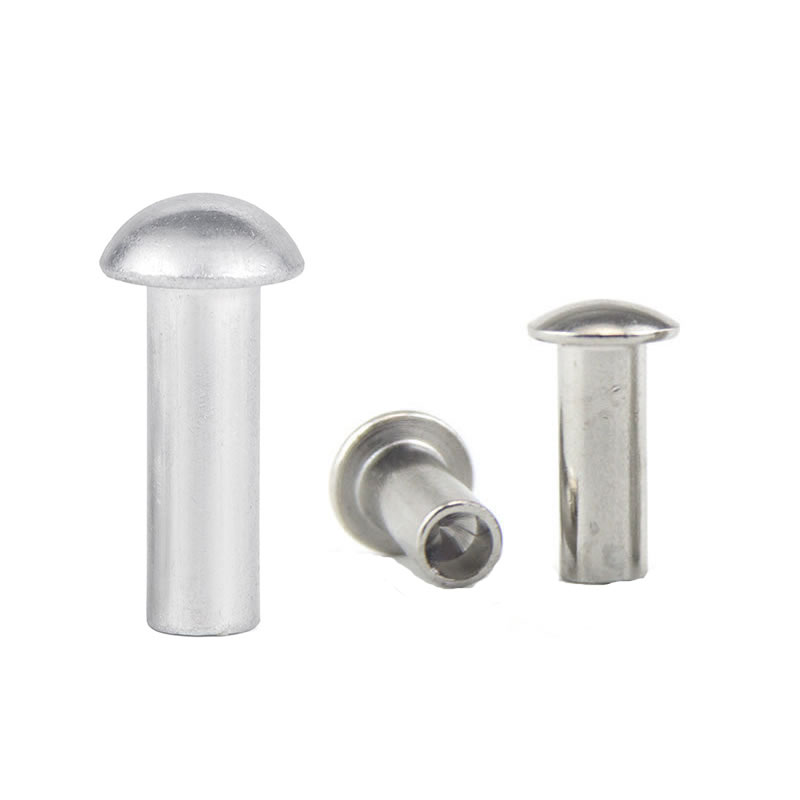

হেড জ্যামিতি - প্যান বনাম অন্যান্য

প্যান হেডকে প্রায়ই গোলাকার মাথা ভেবে ভুল করা হয়, কিন্তু সোজা সাইডওয়াল এটিকে একটি বড়, চাটুকার ভারবহনকারী পৃষ্ঠ দেয় – শিল্প না দেখে পাতলা চাদর বা প্লাস্টিকের জন্য আদর্শ।

উপাদান বিকল্প

স্ট্যান্ডার্ড মাত্রা (ইস্পাত, প্যান হেড)

সহনশীলতা: শ্যাঙ্ক ±0.05 মিমি, হেড ডায়া ± 0.15 মিমি, দৈর্ঘ্য ± 0.15 মিমি। কাস্টম দৈর্ঘ্য উপলব্ধ.

যান্ত্রিক ডেটা (5 মিমি ইস্পাত, 2 মিমি অ্যালুমিনিয়ামে সেট করুন)

আমরা কীভাবে একটি রিভেট তৈরি করি তা দেখতে নীচের ভিডিওটি দেখুন

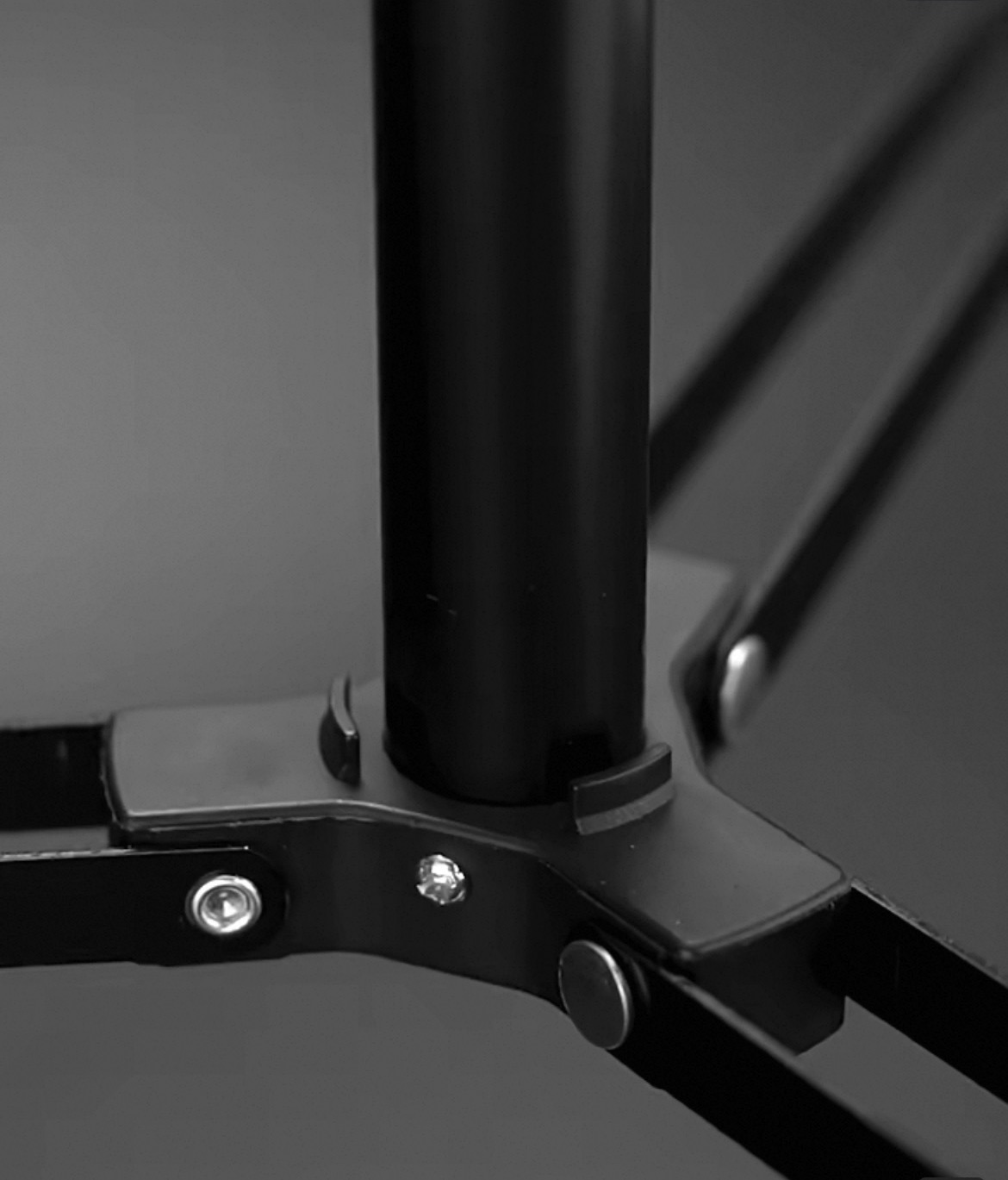

একটি অ্যাপ্লিকেশন – ক্যামেরা ট্রাইপড লেগ কব্জা

একটি ট্রিপড প্রস্তুতকারক শক্তি ত্যাগ ছাড়াই ওজন কমাতে চেয়েছিলেন। পায়ের কব্জাটি কঠিন ইস্পাত রিভেট ব্যবহার করত যা অপ্রয়োজনীয় ভর যোগ করত এবং ভারী সেটিং ফোর্স প্রয়োজন যা কখনও কখনও ম্যাগনেসিয়াম অ্যালয় কব্জা বন্ধনীগুলিকে ফাটল।

Nuote Metals প্রস্তাবিত 304 স্টেইনলেস প্যান হেড সেমি হোলো রিভেট - 4 মিমি শ্যাঙ্ক, 8 মিমি প্যান হেড, 8 মিমি ব্যারেল দৈর্ঘ্য। প্যান হেড একটি বৃত্তাকার মাথার তুলনায় একটি বড় ভারবহন এলাকা প্রদান করে, ম্যাগনেসিয়ামের উপর চাপ কমায়। আধা-ফাঁপা গহ্বর কাট সেটিং ফোর্স 4 টন থেকে 1.4 টন - আর ফাটল না। 304 স্টেইনলেস লেগ টিউবের ফিনিশের সাথে মিলেছে।

ট্রাইপড কোম্পানি 100টি ইউনিট জুড়ে 500টি রিভেট পরীক্ষা করেছে। 10,000টি খোলা-বন্ধ চক্রের পরে, কোন ঢিলা বা ক্ষয় হবে না। তারা সামগ্রিক কব্জা ওজন 12% এবং সমাবেশ সময় 20% কমিয়েছে। তারা এখন তাদের পুরো পেশাদার ট্রাইপড লাইন জুড়ে আমাদের প্যান হেড সেমি হোলো রিভেট ব্যবহার করে।

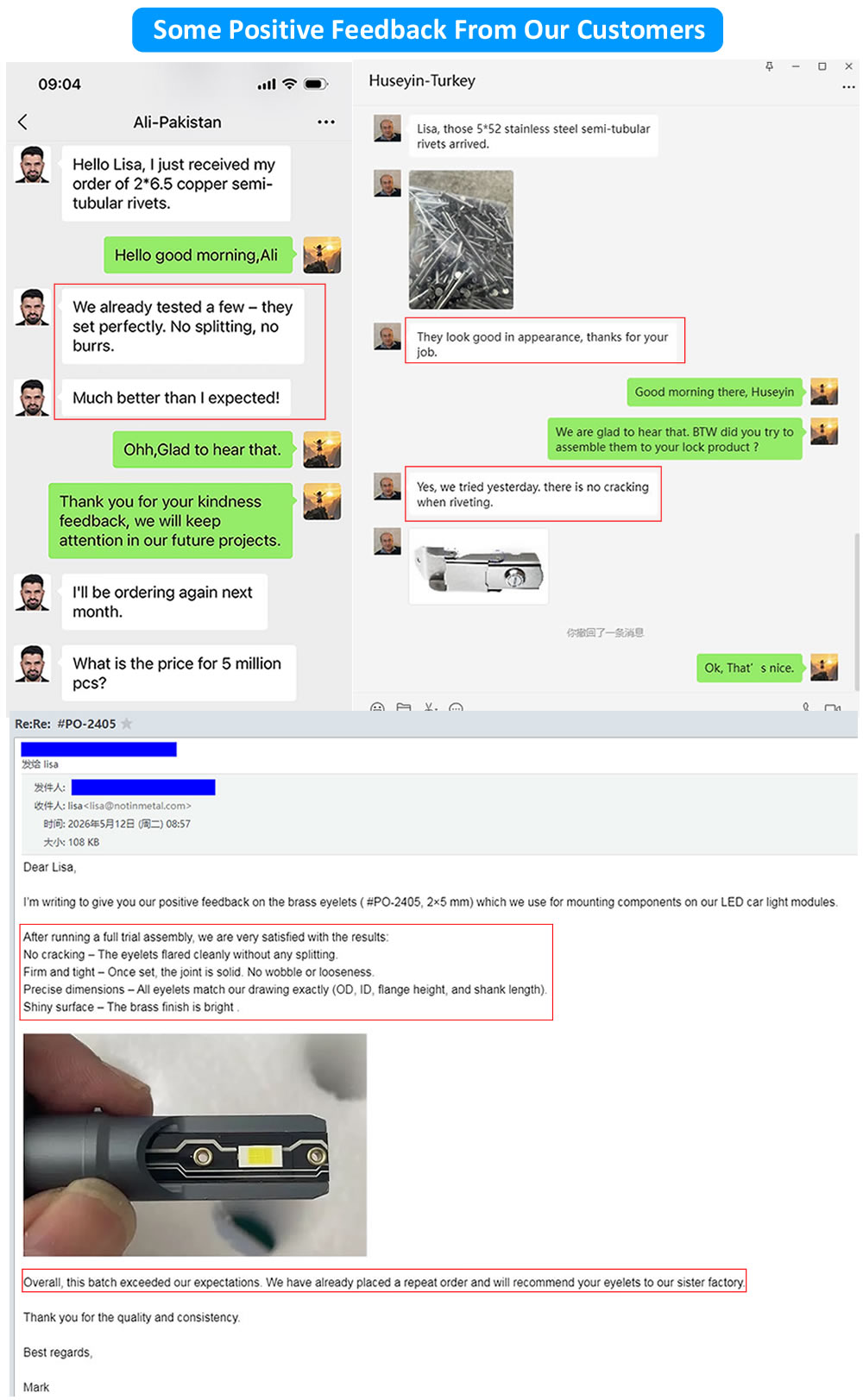

বাস্তব গ্রাহক প্রতিক্রিয়া

আমরা কীভাবে গুণমান নিয়ন্ত্রণ করি - একটি রিভেট, আটটি চেক

আমরা ভাগ্য বিশ্বাস করি না. প্যান হেড সেমি হোলো রিভেটের প্রতিটি ব্যাচ আটটি আলাদা মানের গেট দিয়ে যায়। নীতিটি সহজ: তাড়াতাড়ি পরিমাপ করুন, প্রায়শই পরিমাপ করুন এবং কখনও অনুমান করবেন না।

• কাঁচামালের ব্যাস চেক - ইনকামিং তার একটি লেজার মাইক্রোমিটার দিয়ে পরিমাপ করা হয়। ব্যাস সহনশীলতা: ±0.02 মিমি। এই পরিসরের বাইরের যেকোন কয়েল আমাদের হেডার স্পর্শ করার আগেই প্রত্যাখ্যান করা হয়।
• কাঁচামালের কঠোরতা পরীক্ষা - প্রতিটি কয়েল থেকে একটি নমুনা একটি রকওয়েল কঠোরতা পরীক্ষকের উপর পরীক্ষা করা হয়। কম-কার্বন স্টিলের জন্য, আমাদের প্রয়োজন HRB 70-85। খুব নরম, এবং শিরোনাম করার সময় রিভেট বিকৃত হবে। খুব শক্ত, এবং গহ্বর ফাটতে পারে।
• প্রথম নিবন্ধের উপস্থিতি পরীক্ষা - টুলিং সেটআপের পরে, প্রথম 10টি রিভেটগুলি বড়করণের অধীনে দৃশ্যত পরিদর্শন করা হয়। আমরা ফাটল, ফ্ল্যাশ, অমসৃণ মাথা বা পৃষ্ঠের চিহ্নগুলি সন্ধান করি। কোনো দৃশ্যমান ত্রুটি প্রেস বন্ধ করে দেয়।
• প্রথম নিবন্ধ মাত্রিক চেক - একই 10টি রিভেট একটি অপটিক্যাল তুলনাকারীতে পরিমাপ করা হয়। মাথার ব্যাস, মাথার উচ্চতা, শ্যাঙ্কের ব্যাস, মোট দৈর্ঘ্য এবং গহ্বরের গভীরতা। উত্পাদন শুরু করার আগে সমস্ত অঙ্কন সহনশীলতার মধ্যে থাকতে হবে।
• ইন-প্রসেস চেক - ব্যাপক উৎপাদনের সময়, অপারেটর প্রতি 500 টুকরা 5টি রিভেট টানে। মাত্রাগুলি ডিজিটাল ক্যালিপার এবং গহ্বরের গভীরতার জন্য একটি গো/নো-গো গেজ দিয়ে যাচাই করা হয়। যেকোন ড্রিফট টুলিং সামঞ্জস্যকে ট্রিগার করে।
• টেস্ট সেটিং (ট্রায়াল রিভেটিং) - প্রতি 2,000 টুকরা, আমরা একটি প্রতিনিধি উপাদান নমুনায় 3টি রিভেট সেট করি (আপনার সমাবেশের মতো একই বেধ এবং টাইপ)। ক্লিঞ্চটি প্রতিসাম্য এবং নিবিড়তার জন্য পরিদর্শন করা হয়। কোন আলগা বা ফাটল rivets গ্রহণ করা হয়.
• লবণ স্প্রে পরীক্ষা (যদি প্রয়োজন হয়) - বহিরঙ্গন বা সামুদ্রিক অ্যাপ্লিকেশনের জন্য, আমরা ASTM B117 লবণ স্প্রে পরীক্ষার জন্য আমাদের ল্যাবে নমুনা পাঠাই। 304 গ্রেড: 200-500 ঘন্টা। 316 গ্রেড: 1,000+ ঘন্টা। ব্যাচের সাথে একটি শংসাপত্র জারি করা হয়।
• চূড়ান্ত বহির্গামী পরিদর্শন - প্যাকেজিংয়ের আগে, প্রতিটি রিভেট একটি অপটিক্যাল বাছাই মেশিনের মধ্য দিয়ে যায়। ক্যামেরাগুলি মাথার ব্যাস, মাথার উচ্চতা, শ্যাঙ্ক ব্যাস, মোট দৈর্ঘ্য এবং গহ্বরের গভীরতা পরীক্ষা করে। প্রত্যাখ্যানগুলি স্বয়ংক্রিয়ভাবে বের হয়ে যায়। একটি র্যান্ডম AQL নমুনা (স্তর II, 1.0) তারপর ম্যানুয়াল যাচাইয়ের জন্য টানা হয়।

একটি প্যান হেড আধা ফাঁপা রিভেট যা আটটি ধাপে টিকে আছে আমাদের কারখানা ছেড়ে যাওয়ার জন্য প্রস্তুত। আমরা পাঁচ বছরের জন্য প্রতিটি চেকের রেকর্ড রাখি।

আপনি প্রতিটি অর্ডারের সাথে যা পাবেন

• মিল পরীক্ষার শংসাপত্র (রসায়ন, প্রসার্য)
• মাত্রিক পরিদর্শন রিপোর্ট (10 টুকরা)
• পরীক্ষার সেটিং রিপোর্ট (ফটো ক্লিঞ্চ করুন, যদি পরিমাপ করা হয় তাহলে বল টানুন)
• আবরণ বা প্যাসিভেশন সার্টিফিকেট (যদি প্রযোজ্য হয়)
• লবণ স্প্রে পরীক্ষার শংসাপত্র (যদি অনুরোধ করা হয়)
• সামঞ্জস্যের শংসাপত্র

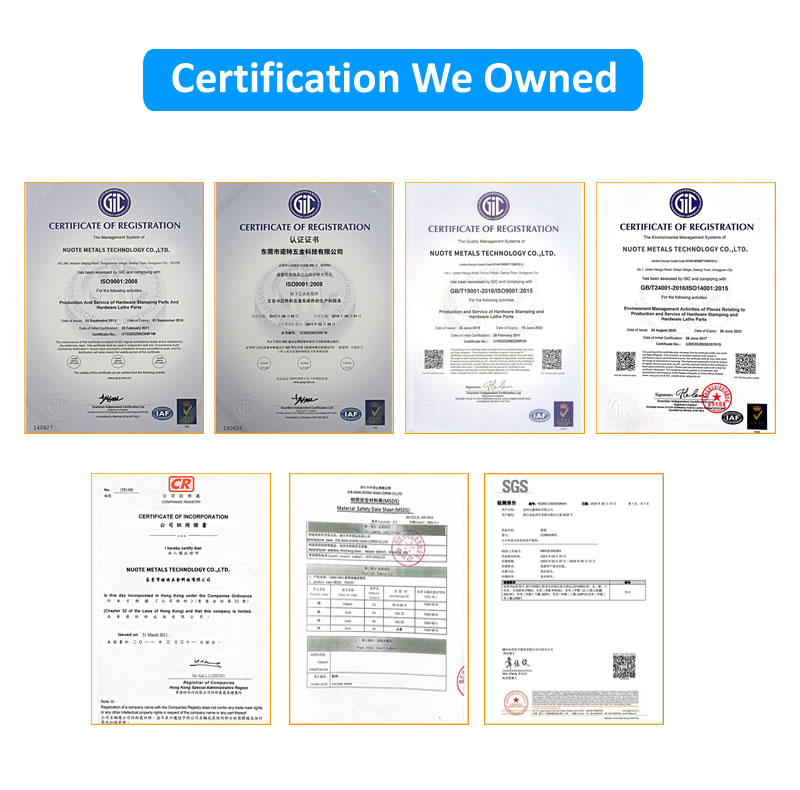

Nuote Metals ISO 9001:2015 প্রত্যয়িত। RoHS এবং REACH ঘোষণা প্রদান করা হয়েছে।

নীতিমালা

• নমুনা- স্ট্যান্ডার্ড স্টক করা আকারের জন্য 20-50 বিনামূল্যের টুকরা (গ্রাহক শিপিং প্রদান করে)
• MOQ- 2,000 টুকরা (স্টিল/পিতল), 3,000 (স্টেইনলেস)
• লিড টাইম (স্টক)- 5-7 কার্যদিবস
• সীসা সময় (কাস্টম ব্যারেল)- 12-15 দিন
• টুলিং চার্জ- স্ট্যান্ডার্ড প্যান হেড টুলিংয়ের জন্য কিছুই নয় (3-6 মিমি শ্যাঙ্ক)

তিনটি প্রশ্ন আমরা প্রায়ই উত্তর করি

প্রশ্ন 1: আমি কখন একটি বৃত্তাকার মাথা বা সমতল মাথার উপরে একটি প্যান হেড আধা ফাঁপা রিভেট বেছে নেব?

উত্তর: যখন আপনার গোলাকার মাথার চেয়ে বড় ভারবহন পৃষ্ঠের প্রয়োজন হয় তখন প্যান হেড বেছে নিন (নরম পদার্থে টান-থ্রু প্রতিরোধ করার জন্য) তবে আপনার একটি সমতল মাথার চেয়ে বেশি মাথার উচ্চতা প্রয়োজন (নান্দনিক বা ক্লিয়ারেন্সের কারণে)। প্যান হেডের সোজা সাইডওয়াল এটিকে একটি পরিষ্কার, সমাপ্ত চেহারা দেয় যা ট্রাইপড, আসবাবপত্র এবং সরঞ্জামগুলির মতো গ্রাহক পণ্যগুলিতে পছন্দ করা হয়। গোলাকার মাথা সহজ এবং সস্তা। ফ্ল্যাট হেড ফ্লাশ অ্যাপ্লিকেশনের জন্য। প্যান হেড হল "প্রিমিয়াম দৃশ্যমান" বিকল্প।

প্রশ্ন 2: প্যান হেড আধা ফাঁপা rivets কার্বন ফাইবার অংশ, একটি ট্রাইপড পায়ের মত ব্যবহার করা যেতে পারে?

উত্তর: হ্যাঁ, কিন্তু যত্ন প্রয়োজন। কার্বন ফাইবার ভঙ্গুর এবং রিভেটের মাথার নিচে পিষে যেতে পারে। প্যান হেডের বৃহত্তর ভারবহন এলাকা লোড বিতরণ করতে সাহায্য করে। উপাদান স্ট্যাকের চেয়ে ঠিক 1.0 মিমি লম্বা ব্যারেল দৈর্ঘ্য ব্যবহার করুন। কম শক্তিতে একটি প্রেস (একটি হাতুড়ি নয়) দিয়ে সেট করুন। উপরের ট্রাইপড কেসের জন্য, গ্রাহক একটি অ্যালুমিনিয়াম বন্ধনী ব্যবহার করেছেন - কার্বন ফাইবার নয়। আমরা একটি বিশেষ নরম-সেট গহ্বরের সাথে কার্বন ফাইবার ড্রোন অস্ত্রের জন্য প্যান হেড রিভেট সরবরাহ করেছি। নির্দিষ্ট সুপারিশের জন্য আমাদের সাথে যোগাযোগ করুন.

প্রশ্ন 3: আপনি স্টক করা মাপের জন্য বিনামূল্যে নমুনা অফার করেন। প্যান হেড আধা ফাঁপা rivets জন্য আপনার স্টক মাপ কি?

উত্তর: আমরা তাত্ক্ষণিক নমুনা সংগ্রহের জন্য নিম্নলিখিত আকারগুলি স্টকে রাখি (20-50 পিস বিনামূল্যে, গ্রাহক শিপিং প্রদান করে):

4 মিমি শ্যাঙ্ক, 8 মিমি মাথা, ব্যারেল দৈর্ঘ্য 6 মিমি, 8 মিমি, 10 মিমি (ইস্পাত, দস্তা ধাতুপট্টাবৃত)

5 মিমি শ্যাঙ্ক, 10 মিমি মাথা, ব্যারেল দৈর্ঘ্য 8 মিমি, 10 মিমি, 12 মিমি (স্টিল এবং 304 স্টেইনলেস)

6 মিমি শ্যাঙ্ক, 12 মিমি মাথা, ব্যারেল দৈর্ঘ্য 10 মিমি, 12 মিমি, 15 মিমি (শুধুমাত্র ইস্পাত)

অন্যান্য আকার বা কাস্টম দৈর্ঘ্যের জন্য, লিড টাইম 12-15 দিন। আমরা কাস্টম আকারে প্রথম-বারের স্যাম্পলিংয়ের জন্য অতিরিক্ত চার্জ করি না - আপনি শুধুমাত্র শিপিং অর্থ প্রদান করেন।

প্যান হেড ডিফারেন্স দেখুন

আপনার নির্বাচিত উপাদান এবং আকারে আমরা আপনাকে 20-50 টুকরো প্যান হেড সেমি হোলো রিভেট পাঠাতে পারি। এগুলিকে আপনার ট্রাইপড কব্জা, বন্ধনী বা যেকোনো সমাবেশে সেট করুন। ভারবহন এলাকা এবং সেটিং সহজতা তুলনা.

আপনার শ্যাঙ্ক ব্যাস, ব্যারেল দৈর্ঘ্য এবং উপাদান সহ Nuote ধাতুর সাথে যোগাযোগ করুন। বিনামূল্যে নমুনা এক ব্যবসায়িক দিনের মধ্যে শিপ.
