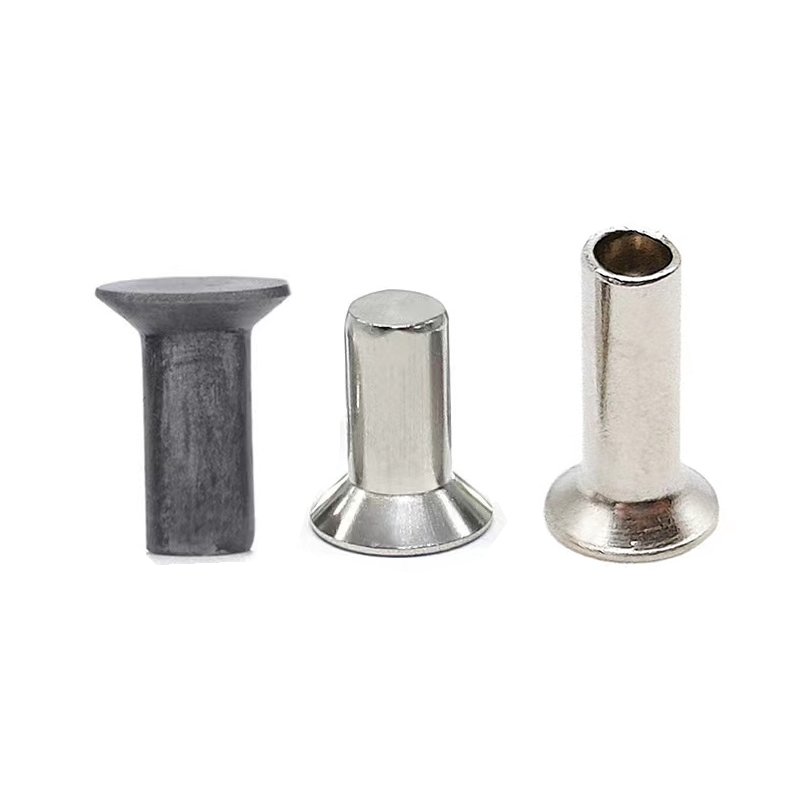

আয়রন কাউন্টারসাঙ্ক হেড রিভেটস

প্রতিটি রিভেট দেখা বা অনুভব করার জন্য নয়। যখন আপনার তৈরি পণ্যটি শূন্য স্ন্যাগ পয়েন্ট সহ একটি মসৃণ, পেশাদার চেহারা দাবি করে,আয়রন কাউন্টারসাঙ্ক হেড রিভেটউত্তর হল Nuote Metals-এ, আমরা এই ফাস্টেনারগুলিকে একটি সুনির্দিষ্টভাবে কোণযুক্ত ফ্ল্যাট টপ দিয়ে তৈরি করি যা ইনস্টলেশনের পরে আশেপাশের উপাদানগুলির সাথে সম্পূর্ণভাবে ফ্লাশ করে।

এই ফ্লাশ ফিট প্রসারিত মাথা দূর করে যা পোশাক ধরতে পারে, আঙ্গুল কাটে বা চলমান অংশগুলিতে হস্তক্ষেপ করে। এই কারণেই কাউন্টারসাঙ্ক রিভেট হল স্থাপত্যের ধাতুর কাজ, গাড়ির বহির্ভাগ, রেলওয়ের ক্যারেজ অভ্যন্তরীণ এবং যেকোন প্রয়োগের জন্য আদর্শ পছন্দ যেখানে পৃষ্ঠের মসৃণতা জয়েন্টের শক্তির মতোই গুরুত্বপূর্ণ।

কি একটি কাউন্টারসঙ্ক হেড অনন্য করে তোলে?

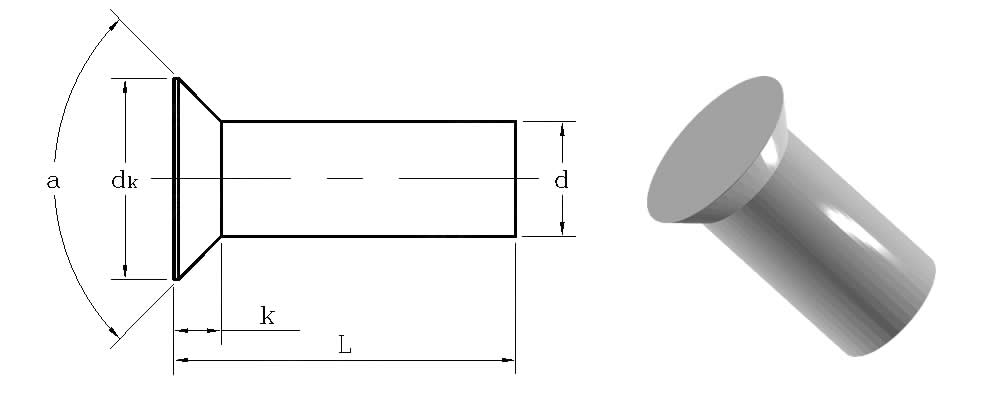

কাউন্টারসাঙ্ক (যাকে "ফ্ল্যাট হেড" বা "কাউন্টারসাঙ্ক ফ্ল্যাট হেড"ও বলা হয়) এর শঙ্কুযুক্ত নীচের অংশ দ্বারা সংজ্ঞায়িত করা হয়, এটি একটি প্রি-ড্রিল করা কাউন্টারসিঙ্ক গর্তে বসার জন্য ডিজাইন করা হয়েছে।

মূল জ্যামিতি বৈশিষ্ট্য:

মাথার আকৃতি:নীচে 90° বা 120° শঙ্কুযুক্ত ভারবহন পৃষ্ঠ সহ ফ্ল্যাট টপ

মাথা ব্যাস:আনুমানিক 1.4× থেকে 1.6× শ্যাঙ্ক ব্যাস (গোলাকার বা প্যান হেডের চেয়ে ছোট)

মাথার উচ্চতা:খুব কম - মাত্র 0.3× থেকে 0.4× শ্যাঙ্কের ব্যাস

সমাপ্ত প্রোফাইল:পৃষ্ঠের সাথে - বা সামান্য নীচে - ঠিক ফ্লাশ করে

গুরুত্বপূর্ণ ফ্যাক্টর - কাউন্টারসিঙ্ক কোণ:

বেশিরভাগ মান (DIN 302 এবং ISO 1051 সহ) সাধারণ ব্যবহারের জন্য একটি 90° কাউন্টারসিঙ্ক কোণ নির্দিষ্ট করে। অ্যালুমিনিয়াম বা প্লাস্টিকের মতো নরম উপাদানগুলির জন্য, কখনও কখনও প্রান্তের চাপ কমাতে 120° পছন্দ করা হয়। Nuote Metals উভয় কোণ অফার করে - এবং অনুরোধে কাস্টম কোণ।

প্রযুক্তিগত স্পেসিফিকেশন - আয়রন কাউন্টারসাঙ্ক হেড রিভেটস

আমরা সম্পূর্ণ কাস্টম বিকল্প সহ DIN 302 (কাউন্টারসাঙ্ক হেড রিভেট, সলিড এবং সেমি-টিউবুলার) এবং ISO 1051 তৈরি করি।

সম্মিলিত মাত্রিক এবং যান্ত্রিক ডেটা

কাউন্টারসাঙ্ক বনাম রাউন্ড বনাম প্যান - একটি পরিষ্কার সিদ্ধান্ত নির্দেশিকা

একটি টেবিলের পরিবর্তে, এখানে সরল যুক্তি আছে:

• কাউন্টারসাঙ্ক নির্বাচন করুনযখন পৃষ্ঠ সম্পূর্ণরূপে ফ্লাশ করা আবশ্যক - কোন protrusions অনুমোদিত. এটি বাহ্যিক যানবাহনের প্যানেল, হ্যান্ড্রেইল, পরিবাহক কভার এবং চূড়ান্ত সমাবেশগুলির জন্য গুরুত্বপূর্ণ যেখানে পেইন্টিং বা পাউডার আবরণ riveting অনুসরণ করে। সমতল শীর্ষ এছাড়াও ধ্বংসাবশেষ বিল্ড আপ প্রতিরোধ করে.

• রাউন্ড হেড বেছে নিনযখন জয়েন্টটি তীব্র কম্পন এবং প্রভাবের মুখোমুখি হয় - লম্বা গম্বুজ শক শোষণ করে এবং সর্বাধিক পুল-আউট প্রতিরোধের ব্যবস্থা করে।

• প্যান হেড বেছে নিনপাতলা বা নরম উপকরণের সাথে কাজ করার সময় যার জন্য প্রশস্ত লোড বিতরণ এবং কম (কিন্তু ফ্লাশ নয়) প্রোফাইল প্রয়োজন।

বেশিরভাগ সমাপ্ত-সমালোচনামূলক অ্যাপ্লিকেশনগুলির জন্য - স্থাপত্য, পরিবহন, এবং ভোগ্যপণ্য - আয়রন কাউন্টারসাঙ্ক হেড রিভেট একমাত্র যৌক্তিক পছন্দ। Nuote মেটালস নিখুঁত আসন নিশ্চিত করতে মিলিত কাউন্টারসিঙ্ক টুলিং স্পেসিফিকেশন সরবরাহ করতে পারে।

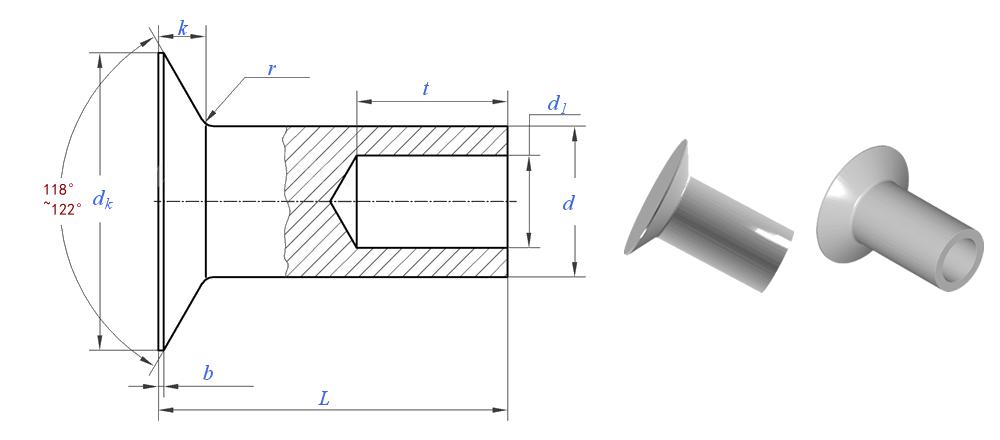

সলিড বনাম সেমি-টিউবুলার - একটি ফ্লাশ ফিনিশের দুটি পথ

উভয় শরীরের ধরন কাউন্টারসাঙ্ক হেডগুলির সাথে সামঞ্জস্যপূর্ণ, তবে তারা বিভিন্ন উত্পাদন স্কেল অনুসারে।

ব্যবহারিক পরামর্শ: এফবা স্বয়ংচালিত বা যন্ত্রপাতি উত্পাদন লাইন, আধা-টিউবুলার চয়ন করুন - এটি দ্রুত সেট করে এবং কম শক্তির প্রয়োজন হয়। সেতু উপাদান বা ভারী সরঞ্জাম জন্য, সর্বোচ্চ শক্তি জন্য কঠিন নির্বাচন করুন.

কাউন্টারসাঙ্ক রিভেটের জন্য গুরুত্বপূর্ণ ইনস্টলেশন ফ্যাক্টর

সত্যিকারের ফ্লাশ ফিট অর্জনের জন্য অন্যান্য হেড শৈলীর তুলনায় আরও নির্ভুলতা প্রয়োজন। সেরা ফলাফলের জন্য এই নিয়মগুলি অনুসরণ করুন:

কাউন্টারসিঙ্ক গর্ত প্রস্তুতি:কাউন্টারসিঙ্ক কোণ (90° বা 120°) অবশ্যই রিভেট হেডের সাথে ঠিক মেলে। মাত্র 5° এর অমিল মাথাটি পৃষ্ঠের নীচে প্রসারিত বা বিচ্ছিন্ন হয়ে যাবে, চেহারা এবং লোড স্থানান্তর উভয়ের সাথে আপস করবে।

গভীরতা নিয়ন্ত্রণ:কাউন্টারসিঙ্কের গভীরতা অবশ্যই মাথার উচ্চতার (k) সমান হবে। খুব অগভীর – মাথা গর্ব করে বসে আছে। খুব গভীর - মাথাটি পৃষ্ঠের নীচে ডুবে যায়, উপাদানের প্রান্তটি পাতলা করে।

বুর অপসারণ:সেটিং করার আগে গর্তের উভয়পাশে সর্বদা ডিবার করুন – burrs শঙ্কুযুক্ত মাথাকে পুরোপুরি বসতে বাধা দেয় এবং উদ্ভট লোডিং ঘটায়।

অ্যাভিল নির্বাচন:কাউন্টারসাঙ্ক রিভেট সেট করার জন্য একটি সমতল অ্যাভিল ব্যবহার করুন। একটি অবতল অ্যাভিল মাথাকে বিকৃত করবে এবং ফ্লাশ ফিনিস নষ্ট করবে।

Nuote Metals থেকে প্রো টিপ:আমরা কাউন্টারসিঙ্ক গভীরতা পরিমাপক সরবরাহ করতে পারি এবং আপনার রিভেট অর্ডারের জন্য উপযোগী সেটিং টুল স্পেসিফিকেশন সরবরাহ করতে পারি - উত্পাদনের ফ্লোরে আপনাকে ট্রায়াল-এন্ড-এরর সংরক্ষণ করে।

যথার্থ প্রকৌশল সহায়তা - পরীক্ষার বাইরেও দক্ষতা

Nuote ধাতু এ, আমরা জানিলোহা পাল্টা মাথা rivetsকর্মক্ষমতা জ্যামিতিক সামঞ্জস্য এবং ইনস্টলেশন সামঞ্জস্যের উপর নির্ভর করে - শুধুমাত্র উপাদান শক্তি নয়। 20 বছরেরও বেশি সময় ধরে এবং 500+ মিলিয়ন কাউন্টারসাঙ্ক রিভেটগুলি স্বয়ংচালিত, রেলওয়ে এবং স্থাপত্য খাতে বিতরণ করা হয়েছে, আমরা আপনার লাইনে পৌঁছানোর আগে কোণ অমিল, প্রান্ত ক্র্যাকিং এবং অফ-সেন্টার বসার মতো বাস্তব-বিশ্বের সমস্যাগুলির প্রত্যাশা করি৷

কি আমাদের আলাদা করে:

• প্রাক-উৎপাদন নমুনা:নমুনা ব্যাচগুলি বিশদ সেটিং রিপোর্ট সহ আসে - অ্যাভিল সুপারিশ, ফোর্স কার্ভ এবং ফ্লাশ-ফিট বৈধতা ডেটা।

• SPC প্রক্রিয়া নিয়ন্ত্রণ:আমরা প্রতিটি ফর্মিং স্টেশনে মাথার কোণ, ঘনত্ব এবং উচ্চতা নিরীক্ষণ করি - রিয়েল টাইমে 0.05 মিমি এর নিচে বিচ্যুতি ধরি।

• অন-সাইট প্রযুক্তিগত সহায়তা:সমালোচনামূলক প্রকল্পগুলির জন্য, আমাদের প্রকৌশলীরা টুলিং সেটআপ এবং উত্পাদন-লাইন ক্রমাঙ্কনে সহায়তা করে।

• সম্পূর্ণ ট্রেসেবিলিটি:প্রতিটি ব্যাচে মাত্রিক প্রতিবেদন, ASTM A31 উপাদান শংসাপত্র, এবং ঐচ্ছিক তৃতীয়-পক্ষ পরিদর্শন অন্তর্ভুক্ত।

আমরা খোলাখুলিভাবে প্রক্রিয়া ডেটা শেয়ার করি - কারণ স্পষ্ট যোগাযোগ বিশ্বাস তৈরি করে। এই অ্যাপ্লিকেশান-কেন্দ্রিক পদ্ধতি, জেনেরিক পরীক্ষার তালিকার বাইরে, নিউট মেটাল পার্থক্য।

আয়রন কাউন্টারসাঙ্ক হেড রিভেটs সম্পর্কিত প্রায়শ জিজ্ঞাস্য প্রশ্নাবলী

প্রশ্ন 1: একটি 90° এবং একটি 120° কাউন্টারসাঙ্ক হেড রিভেটের মধ্যে পার্থক্য কী?

উত্তর: কোণটি মাথার নীচে টেপারযুক্ত শঙ্কুযুক্ত পৃষ্ঠকে বোঝায়। বেশিরভাগ ইস্পাত এবং ধাতব অ্যাপ্লিকেশনের জন্য 90° হল আন্তর্জাতিক মান (DIN 302, ISO 1051)। এটি স্ট্যান্ডার্ড কাউন্টারসিঙ্ক টুলিংয়ে একটি স্নাগ ফিট প্রদান করে। 120° সাধারণত অ্যালুমিনিয়াম, প্লাস্টিক বা কাঠের মতো নরম উপকরণের জন্য ব্যবহার করা হয় - প্রশস্ত কোণ প্রান্তের চাপ কমায় এবং গর্তের চারপাশে উপাদান বিভক্ত হওয়ার ঝুঁকি কমায়। Nuote Metals এ, আমরা উভয়ই স্টক করি এবং আপনার উপাদান কঠোরতা এবং বেধের উপর ভিত্তি করে সঠিক কোণ সুপারিশ করতে পারি। আপনি যদি অনিশ্চিত হন, আমাদের আপনার উপাদান চশমা পাঠান এবং আমরা পরামর্শ দেব।

প্রশ্ন 2: আমি ভুল কাউন্টারসিঙ্ক কোণ ব্যবহার করলে সেটিং করার সময় রিভেট হেড ফাটতে পারে?

A: একেবারে - এবং এটি একটি সাধারণ ক্ষেত্রের ব্যর্থতা। যদি আপনার উপাদানের কাউন্টারসিঙ্ক কোণটি রিভেট হেডের চেয়ে তীক্ষ্ণ বা অগভীর হয়, তাহলে মাথাটি সমানভাবে বসবে না। সেটিংয়ের সময়, অমিল যোগাযোগ স্ট্রেস পয়েন্ট তৈরি করে যা মাথার প্রান্তটি শিয়ার বা ফাটতে পারে, বিশেষত শক্ত গ্রেডের লোহা/স্টিলের সাথে। সর্বদা সঠিকভাবে কোণগুলি মেলে। যদি আপনার বিদ্যমান টুলিং একটি অ-মানক কোণ ব্যবহার করে, Nuote Metals কাস্টম-কোণ rivets তৈরি করতে পারে মেলে – শুধু আপনার কাউন্টারসিঙ্ক কাটার স্পেসিফিকেশন প্রদান করুন।

প্রশ্ন 3: আয়রন কাউন্টারসাঙ্ক হেড রিভেট কি গোলাকার হেড রিভেটের চেয়ে দুর্বল?

উত্তর: শিয়ার শক্তির পরিপ্রেক্ষিতে (পাশে-পাশে বল), এগুলি প্রায় অভিন্ন কারণ উভয়ই শ্যাঙ্ক ব্যাসের উপর নির্ভর করে। যাইহোক, ইমপ্যাক্ট রেজিস্ট্যান্স এবং পুল-আউট রেজিস্ট্যান্সে, গোলাকার মাথাটি শক্তিশালী কারণ এটির শ্যাঙ্ক কেন্দ্রের উপর বেশি উপাদান ভর রয়েছে। কাউন্টারসাঙ্ক হেড, পাতলা হওয়ায় প্রায় 15-20% কম প্রভাব সহনশীলতা প্রদান করে। এই কারণেই আমরা ফিনিশ-ক্রিটিকাল, লো-শক পরিবেশের জন্য কাউন্টারসাঙ্ক হেড (যেমন আর্কিটেকচারাল ক্ল্যাডিং বা ইন্টেরিয়র প্যানেল) এবং হেভি-ডিউটি ​​স্ট্রাকচারাল ফ্রেমের জন্য রাউন্ড হেডের পরামর্শ দিই। Nuote Metals সর্বদা আপনার অপারেটিং পরিবেশ সম্পর্কে আপনাকে সঠিক হেড স্টাইলের দিকে গাইড করতে জিজ্ঞাসা করে।
